Also nochmal zur Bestätigung, der wildcharger geht nicht.
Hatte hama nochmals angeschrieben und die meinten aber das sie eins mit qi in Planung haben.
Also ich denke früher oder später werden noch weitere kommen.
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
Bei dünneren Geschichten funktioniert das Wireless Charging - du kannst das Gerät ja z.B. auch in einer Schutzhülle haben oder die Ladeplatte in so etwas wie ein Fat-Boy-Ladekissen hineinstecken. Was halt ziemlich fix nicht funktionieren dürfte ist da irgendwas aus Metall dazwischenzupacken - das führt vermutlich für das Magnetfeld über das die Energie übertragen wird zu Störungen.
Ich
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
---------- Hinzugefügt um 23:26 ---------- Vorheriger Beitrag war um 23:22 ----------
Also ich habe die originale von Nokia.
Habe sie auf dem Nachttisch und bin begeistert .Mal ehrlich wenn man ein Telefon um die 600€ kauft dann kommt es ja nicht auf 55€ an! Bei Amazon gekauft. Vor allem Original
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
Ich hab eine so ca. 5 - 7 mm dicke schwarze Glasplatte an meinem Schreibtisch, und es reicht leider nicht, dass das Handy durch die Platte durch geladen wird (Philips Ladegerät). Wäre sonst auch einfach zu geil gewesen^^Zitat:
Zitat von schrecke
Naja, habe die Nokia Ladestation und bin sehr zufrieden. Nur ist das NFC eher ein nettes Gimmick, das brauchts nicht unbedingt. Habs bei mir wieder ausgeschaltet :D
Sent from my RM-821_eu_euro2_248 using Board Express
Ich habe mir das Nokia DT-910 mit NFC für 60€ und die Philips QI Ladestation für 25€ geholt.Zitat:
Zitat von coxen
Persönlich finde es es angenehmer das Handy auf die Philips-Station zu legen, weil man da nicht so genau sein muss, wie bei der Nokia Station. Das NFC-Feature nutze ich bisher nicht, weil mir der Zweck noch verborgen bleibt. WLAN einschalten und so Geschichten funktionieren ja leider nicht. Eigentlich kann man nur eine App starten.
Im Endeffekt kann man lieber die Philips-Station und einen NFC Sticker kaufen. Einziger Nachteil, ist dass das Philips-Teil größer ist, bzw. mehr Platz einnimmt. 60€ sind mir im Nachhinein deutlich zu teuer für das Nokia Ding. Bei max 30€ kann man zuschlagen ;)
Hab mir gestern diese hier aus dem Amazon Adventskalender bestellt. Da war sie 10€ billiger.
http://www.amazon.de/Zens-ZESC01B-00...=pocketpc0d-21
Mal schaun, wie das Ding ist.
Na ja, kann durchaus sein, dass das was zum färben des Glases genutzt wurde da ein Problem darstellt falls es metallisch war - ist im Detail aber wohl schwer festzustellen was es genau ist.Zitat:
Zitat von TschonDoe
ich hätte dazu mal ein paar fragen:
verstehe ich das jetzt richtig, dass alle stationen über einen normalen 230v stecker betrieben werden und nicht über einen usb anschluss?
und wenn ja, werden die stationen direkt mit 230v versorgt (also einfach nur n kabel) oder ist in den steckern noch eine art netzteil eingebaut?
Externe Spannungsversorgung der Philips-Ladeplatte beträgt 12V- (1A) über Hohlstecker.
danke für die schnelle info. ich gehe mal davon aus, dass wir von 12V AC sprechen? oder ist der input DC und wird anschließend wieder gepulst?Zitat:
Zitat von Arcelor
DC wäre mir persönlich lieber,da ich dazu tendiere mir fürs auto eine ladestation zu besorgen...
Bei den Nokia-Ladestationen ist ein Steckernetzteil dabei, mit einem sehr dünnen Hohlstecker-Anschluss, in das das (entsprechend sehr dünne und farblich abgestimmte) Kabel zum eigentlichen Lader (Ladeständer 910 oder Platte 900/901) reinkommt. Ausgangsspannung ist hier 12 V Gleichstrom mit 0,75 A.
Beim Ladeständer wird das Kabel ebenfalls eingesteckt, bei der Platte oder dem Kissen (wo ja auch die Platte drin ist) ist das Kabel fest mit der Ladeplatte verbunden.
12V- Gleichspannung (DC, direct current).
Ladestation für den PKW... Bei Navigation wohl zu geringer Ladestrom.
lädt die station so langsam?
du meintest diese station: Philips DLP7210B ?
ist die station vergossen, oder lässt sie sich durch aufschrauben öffnen?
jetzt stellt sich mir noch die frage ob ich die station schlicht und einfach im auto betreiben kann. du hast geschrieben, dass sie vom netzteil mit 12V / 1A versorgt wird. im auto habe ich ja keine strombegrenzung und ich will nicht, dass das teil unbegrenzt strom ziehen kann und sich evtl selbst damit abschiesst...
Der vom 920 zugelassene Stromfluß wird ja noch durch die Induktion beeinflußt.
Die Ladung dauert länger als mit einem herkömmlichen Ladegerät.
Eigentlich meine ich die von Dir genannte Ladeplatte. Allerdings hat meine die Bezeichnung DLP7250P.
Hatte ich zwei Stück sehr günstig bei Pearl über Sonderaktion gekauft (Siehe diesen Thread).
Funktioniert sehr gut!
Es befinden sich auf der Unterseite Kreuzschlitzschrauben.
Das mitgelieferte Steckernetzteil kann laut Typenschild 1A liefern.
Wieviel die Ladeplatte maximal aufnimmt, habe ich nicht gemessen.
Im PKW-Bordnetz einfach mit einer Schmelzsicherung absichern und gut.
Fraglich ist die Spannungsstabilisierung, die man evtl. im unruhigen 13,8V Bordnetz benötigen würde.
Ich empfehle Dir deshalb folgende Halterung fürs Auto:
http://www.pocketpc.ch/nokia-lumia-920/174927-kfz-halterung-fuer-lumia-920-a-4.html#post1593855
Gruß,
Arcelor
es geht ja hier um QI ladegeräte, und ich will eben ein QI fürs auto. die normalen halterungen oder ladegeräte fürs auto sind ja immer mit usb steckern und das will ich im auto definitiv nicht. da muss es manchmal einfach schneller gehen und "kleine usb stecker" und "schnell" vertragen sich einfach nicht so arg ;-)
deswegen habe ich gefragt welche stromversorgung die ladeplatten haben. und mit 12V wäre das ja perfekt fürs auto. ne spannungsstabilisierung sollte nicht das problem sein. dafür findet sich bestimmt beim conrad was, zur not löte ich mir das auch selbst zusammen...
die dlp7250p finde ich leider nirgends...selbst bei pearl nicht. es gibt nur die dlp7210b...
Hatte anfangs gedacht, das Du die Ladeplatte fürs Wohnmobil etc. nutzen möchtest, aber im PKW und schnell kann ich persönlich nicht in Einklang bringen.
Du müßtest das 920 doch auch irgendwie fixieren, was auch "Zeit" benötigt.
Beim verlinkten aktiven Brodit-Halter muß man das 920 eigentlich nur reinschieben...sollte jedenfalls.
Ich habe optisch die von Dir genannte Ladeplatte, aber eben meine geschriebene Bezeichnung darunter. ;)
Dann berichte mal von deinen Vorhaben bei/nach Umsetzung. Ist bestimmt sehr interessant.
Viel Erfolg,
Arcelor
So wie ich das verstanden habe, möchte er wohl die Spule aus einer Ladestation demontieren und in sein Auto (Ablagefach oder an eine Halterung) montieren bzw. unter bringen.
Dann muß man aber trotz dessen das 920 reinschieben/fixieren. Unfall-Sanitäter unter so einem Zeitdruck?
Das ist jetzt keine ironische Frage, sondern ich möchte wirklich die Beweggründe für Sekundenvorteile (wenn überhaupt) verstehen.
Auch bitte beachten, das die Spule der Platte direkt anliegt, denn ansonsten wird die Ladung negativ beeinflußt.
genau sowas hatte ich mir gedacht. und ich will natürlich nicht das geld ausgeben,wenn ich nachher keine brauchbare lösung hinbekomme. aber bisher gefallen mir die antworten hier ganz gut :)Zitat:
Zitat von kranked
das schnell war einfach darauf bezogen dass man im auto deutlich weniger darauf achtet wie man das gerät unterbringt, bzw aus der halterung nimmt und wenn man dabei doch mal zufällig den stecker komisch biegen sollte, ist im blödesten falle ein ziemlich teures smartphone kaputt und genau das möchte ich vermeiden indem ich den usb stecker im auto eben gar nicht erst benutze ;)Zitat:
Zitat von Arcelor
Dann aber nochmals die Frage:
Wenn Du mal navigieren lassen möchtest, wieder extra einen umständlichen USB-Stecker einstöpseln, dessen Kabel dann herumbaumelt?
Beschreibe doch mal Deine bisherige Vorstellung der Induktions-Halterung.
wieso sollte ich beim navigieren einen usb stecker brauchen?
ausserdem bin ich nicht der typ,der gerne mit navi fährt...erst wenn ich mich gar nicht mehr zurecht finde wird sowas ausgepackt ^^
wie kranked schon geschrieben hat,würde ich gerne nur die spule in einer kfz halterung unterbringen und die restliche elektronik unter meinem armaturenbrett verstauen. wie genau sich das umsetzen lässt,sehe ich aber halt erst wenn ich die geräte mal in der hand halte.
Bin echt interessiert wie das dann funktioniert !Zitat:
Zitat von Tomtom785
Ich hätte auch gerne eine art "Ladeplatz" im Auto, wo ich das Handy einfach ablege ohne es irgendwie einschieben, anzustecken, festzuklippen oder sonstwas zu müssen. Normalerweise leg ich das Handy einfach ins Ablagefach unter dem Autoradio. Wenn es da nun noch geladen werden würde....perfekt :)
Erneut zum Verständnis...
Im PKW wird das Lumia inklusive Navigation evtl. auf Dauer trotz Ladung entladen.
Der Ladestrom, speziell mit geringerer induktiver Ladung, ist dann evtl. kleiner als mit herkömmlicher Ladung.
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
Evtl. Geht das auch kaputt. Man, was denn das für ne aussage?
Das induktionsladen dauert doch nur 25% länger, (2h zu 2,5h), also wenn das nicht reichen sollte, dann wird erstens das lumia auch mit Kabel nur minimal geladen und zweitens entlädt sich das lumia dann auch nur sehr wenig.
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
Ich wills ja auch nur laden. Einfach nur Strom reinkriegen, sonst nix^^. Und dazu wäre das ideal, kein Kabelsalat sondern einfach ne Ablagefläche auf der ich das Handy eben platziere.Zitat:
Zitat von Arcelor
Wenn ich dann 8 Stunden navigieren muss kann ichs ja immer noch ans Kabel hängen.
Dann wäre es in der Tat vollkommen ok.Zitat:
Zitat von chrizmo
Woher hast Du denn die verallgemeinernde Aussage mit den 25% ?Zitat:
Zitat von Steffen 2.0
Es kommt doch auf die Ladeplatte, bzw. deren bauartbedingten Wirkungsgrad und äußere Einflüsse, wie z.B. den Abstand an.
Meine Philips-Ladeplatten werden mit 12V-/1A gespeist.
Laut Verpackung hat die Ladeplatte unter idealen Bedingungen eine Ladeleistung von 5V~/1A, welche auch noch im Lumia umgewandelt werden müssen (nochmals Wirkungsgrad <1).
Insgesamt wird die Ladung also effektiv kleiner 1A- sein.
Mein mehrfach geäußerter Einwand bezieht sich auf ein im PKW, per Induktion ladendes Smartphone, welches auch noch Navigation laufen hat.
Die Entladung also evtl. größer der gleichzeitigen Speisung ist und auf Dauer das Smartphone entlädt.
Nur darauf wollte ich hinweisen!
Lese dazu auch mal folgenden Thread, inklusive meinen Link im Beitrag 38 komplett.
Vielleicht verstehst Du dann was ich meine, bevor Du so eine Aussage machst.
Gruß,
Arcelor
Die 25prozent sind einfach 2,5h/2h ;) und 2,5h sind das was man hier schon gelesen hat.ist ja gut wenn du daraufhinweist, aber es hört sich für mich immer so an, als würdest du das immer als nicht sinvoll darstellen, dabei ist das Problem nicht so schlimm ;) Wenn man mal den Exitus thread mal ansieht, kann es sein das es mit dem idunktionsladegerät sogar besser geht, weil da auf jedefall mehr als 500mA reingehen ;)Zitat:
Zitat von Arcelor
In den Ladestationen sitzen soweit ich das gesehen habe mehrere Spulen und nicht nur eine, was alleine schon deshalb nötig ist weil man sonst das Handy wirklich immer genau ausrichten müsste um zu laden (deshalb haben die elektrischen Zahnbürsten da unten auch so einen Knubbel auf der Ladestation - wobei da auch ein Kern drinnen ist zwecks höherem Wirkusgrad). Jedenfalls dürfte die "restliche" Elektronik in den Ladeplatten recht gering sein.
Am besten würde man wohl so eine gesamte Ladeplatte unterhalb eines Ablagefaches anbringen - die paar mm Plastik sollte der Charger schaffen. Die Frage ist ob man sich mit der induktiven Ladung Geräte wie das Radio nicht stört, wenn man sie in unmittelbarer Nähe betreibt.
@ Steffen
Und die verlinkten USB-Ladegeräte bis zu 2A Ladestrom abgeben können...
Ich behaupte jetzt einfach mal, das Du den verlinkten Thread nicht richtig gelesen hast. ;)
---------- Hinzugefügt um 12:51 ---------- Vorheriger Beitrag war um 12:48 ----------
Egal wie viele Spulen! Ausgangsleistung maximal 5V~/1A zuzüglich dem Wirkungsgrad von der Empfangselektronik, die nur <1 sein kann.Zitat:
Zitat von StevieBallz
Mein Starkstromanschluss kann gut 4kw abgeben, wenn ich da nen ladegerät mit adapter ranhänge, (oder mit einem 100A Laberornetzteil 5v bereitstelle), dann muss das Handy noch lange nicht mit soviel Amper laden.
Und die Ladezeit des Lumia spricht ganz klar dagegen das mehr als 1,2-1,5A überhaupt aufgenommen werden können.
Aber ist ja eigentlich egal, das wird gut funktionieren, auch wenn du das evtl. nicht glauben willst ;)
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
Immer wieder schön, wie sachlich begründete und produktive Diskussionen von anderen aufgenommen und erwidert werden. ;)
Mittlerweile bist Du schon bei 1,5A- angelangt....
Ist doch schön wenn du das nicht verstehst das man sich ne Induktionsplatte ins Auto machen möchte und du hast auch recht, dass der Ladestrom evtl. geringer sein kann als Handy gerade verbraucht und das somit nicht geladen wird.
Aber, selbst wenn das Handy nicht geladen wird, so wird das kaum noch entladen (auch einfach weil das Handy gar nicht so viel Strom in der Zeit verballern kann, da gibt's einfach Limits) und wenn man nicht die Navigation an hat, dann sollte das wunderbar funktionieren, genauso wie das zuhause auch wunderbar funktioniert!
Und Btw: nicht soviel auf die Aufdrucken geben, das sind nur Nenn-Angaben.
Davon red ich doch gar nicht sondern dass es eher nicht gehen wird ne Spule rauszunehmen um die wo zu verbauen und die Elektronik woanders. Weils mehrere Spulen sind und deren Anordnung für die Funktion relevant sein wird.
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
Wo habe ich denn in diesem Thread geschrieben, das ich das nicht verstehen kann?Zitat:
Zitat von Steffen 2.0
Ich habe nur mehrfach mit sachlichen Argumenten versucht, einen Einwand zu erklären.
Meinungsäußerungen waren von mir eigentlich nur folgende:
Zitat:
Zitat von Arcelor
Zitat:
Zitat von Arcelor
Zitat:
Zitat von Arcelor
Und ich richte mich eben nach Nenndaten, werfe hier aber nicht wie Du irgendwelche Behauptungen ohne richtig zu lesen auf den Markt.
Dazu die realen Erfahrungsberichte im oben verlinkten Thread.
Aber nun zumindest von meiner Seite genug zu Deinen Äußerungen, denn ich möchte Tomtom785 nur vor Beginn seines interessanten Vorhabens darauf hinweisen.
Das ist natürlich ein Argument, welches ebenfalls beachtet werden sollte, wenn die Ladeplatte wirklich mehr als eine Spule beinhaltet.Zitat:
Zitat von StevieBallz
Du meinst sicherlich folgendes:
http://www.google.de/imgres?q=qi+cha...r:33,s:0,i:183
http://www.google.de/imgres?q=qi+cha...76,s:100,i:232
Allerdings müßte man für Gewißheit die eigene Ladeplatte aufschrauben, was ich aber nicht machen werde.
http://www.google.de/imgres?q=qi+cha...r:59,s:0,i:265
http://www.google.de/imgres?q=qi+cha...36,s:400,i:112
http://www.google.de/imgres?q=qi+cha...80,s:400,i:244

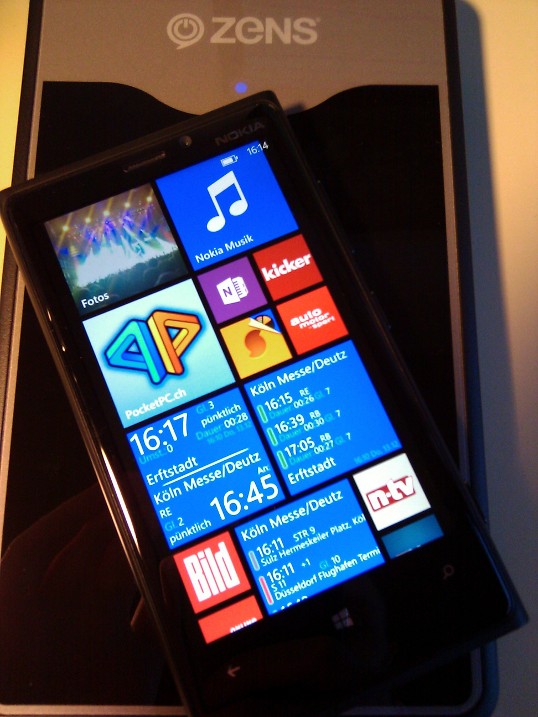

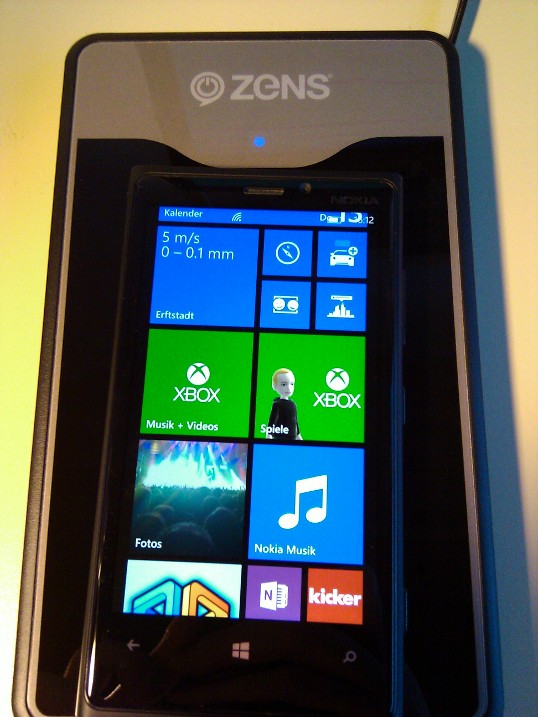

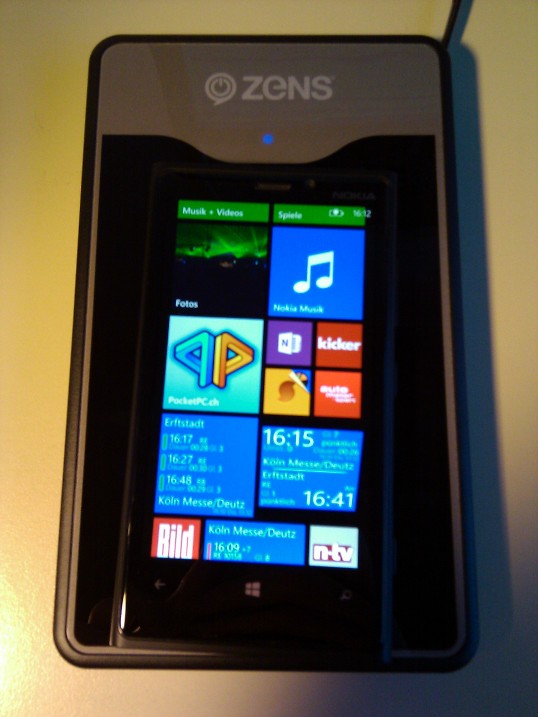

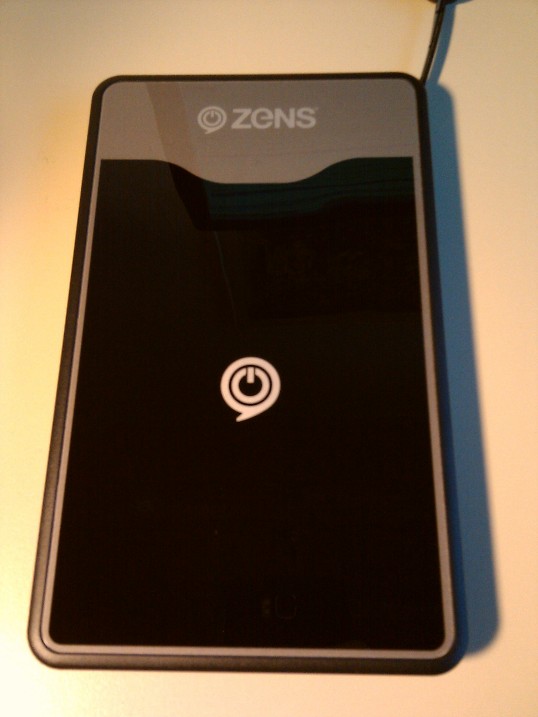

Hier die frisch eingetroffene Zens Ladestation.
Zwar bisschen groß, aber erfüllt ihren Zweck.
Oberfläche ist glatt, aber mein mattschwarzes 920 rutscht erst ab ca. 30° Schrägstellung. Zum Schrägstellen muss man was unterlegen, da die Station keinen Ständer etc. hat.
Zur Ladezeit kann ich noch keine Aussage machen, Netzteil stellt aber 1A bei 12V bereit. Eine blaue LED leuchtet während des ladens und verlischt bei vollem Akku
Preis war 39,90€ bei Amazon im Adventskalender.
Anhang 113699Anhang 113700Anhang 113701Anhang 113702
Für alle, denen die offiziellen Ladematten/kissen zu teuer sind.. Philipps Ladegerät + Waschlappen ergibt das perfekte Fatboy-Ladekissen ;D
http://i.imagebanana.com/img/omrkxesq/IMG_5139.jpg
http://i.imagebanana.com/img/hiy58g42/IMG_5140.jpg
Wie geil ist das denn bitteschön? :-DZitat:
Zitat von dantist
Und zudem ist es auch noch viel "flauschiger" und somit schonender für's Gehäuse des Lumia. ;-)
Die Philips sieht meiner Meinung nach wesentlich besser aus.Zitat:
Zitat von aandi87
Aber es gibt ja Waschlappen... :D
Die Idee von dantist ist mal echt geil :D
Aber was ich eigentlich sagen wollte ist, dass ich heute meine Ladestation bekommen habe. Testweise hab ich direkt mal mein Handy zum Laden darauf gelegt und musste feststellen, dass mein Lumia extrem heiss dabei wird. Kann mir das jemand hier bestätigen, dass das normal ist?

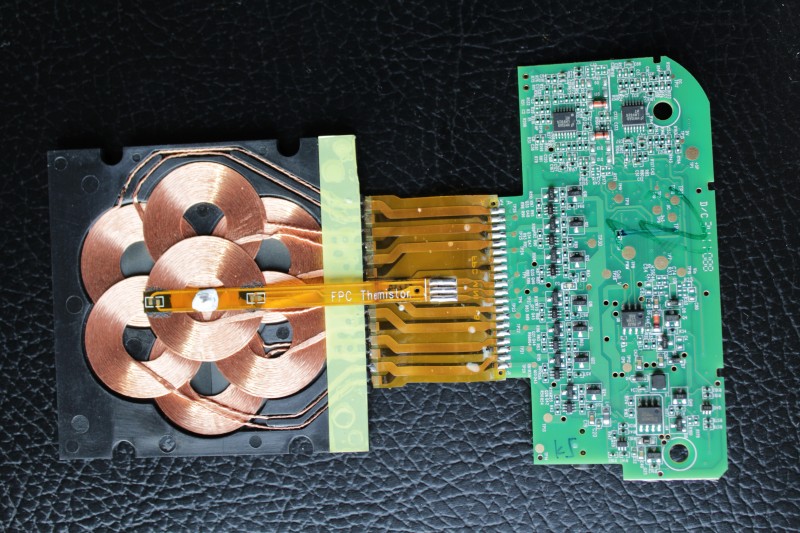

Ich hab anschließend mal den Schraubendreher gezückt und zuerst mal zwei Fotos von den Innereien gemacht. Hier mal für alle die es interessiert ;)
Anhang 113785
Anhang 113786
hier noch links zu den bildern in groß (5,5 bzw. 6,5MB)
Bild 1
Bild 2
Mein Vorhaben profitiert von dem Aufbau eher weniger. Ich habe momentan mehrere Probleme damit.
1. Die Metallplatte unter den Spulen (die man nebenbei bemerkt auch bei geschlossenem Gerät von unten sehen kann) ist ca 2 bis 3mm dick und daher ungeeignet um sie platzsparend in der KFZ Halterung unterzubringen. Und da ich davon ausgehe, dass die Platte dazu dient nach unten abzuschirmen möchte ich auch ungern darauf verzichten. Ganz zu schweigen, dass die Spulen auch nochmal einiges an Dicke auftragen.
2. Mein nächstes Problem besteht in der Verbindung zur Elektronik über das flexible Board. Ich müsste alles komplett ablöten und durch Leitungen ersetzen. Nicht wirklich ein Problem,aber da die Leitungen auf dem Board recht dick sind und es sich auch noch um 7 Spulen handelt bräuchte ich wohl eine recht dicke Leitung, was auch sehr unschön ist.
3. Mein größtes Problem besteht aber in den Thermistoren. Ich weiss nicht genau ob diese nur eine Notabschaltung darstellen und bei zu großer Hitze die Ladung stoppen oder ob sie über die Temperatur auch den Ladestrom steuern. Vor allem verstehe ich nicht warum in der Mitte zwischen den beiden Thermistoren Wärmeleitpaste auf der Oberseite angebracht ist. Der Sinn die Wärmeleitpaste genau an dieser Stelle erschließt sich mir noch nicht und ob ich dadurch nicht die Funktion einschränke, kann ich leider nicht sagen. Ich experimentiere gerne herum,aber wenn ein 600 Euro Gerät auf dem Spiel steht bin ich doch lieber vorsichtig.
Außerdem muss ich ehrlich zugeben, dass ich mir ernsthaft überlege das induktive Laden nicht weiter zu verwenden, da mein Lumia schon wirklich heiss wurde und ich meinem Handy diese Temperaturen auf Dauer doch ersparen möchte.
