GPS-Antenne modifizieren

auf unserer beliebten xda- dev. Seite habe ich einen sehr interessanten Beitrag gefunden:

http://forum.xda-developers.com/show...87#post5977387

wollte diesen Trick mal versuchen, wenn ich die Zeit finde, sieht an sich ganz einfach aus.

weil das GPS Signal lässt sich echt zeit mit dem "finden"

hat schon jmd Erfahrung damit?
MfG BikerBoy

Hallo BikerBoy,

der Artikel scheint sehr interessant. Ich kann mir die beiden Bilder leider nicht herunter laden. Das Forum will meine email-Adresse nicht, sagt sie wäre schon vorhanden.
Würde diese Technik gern einmal nachvollziehen, vielleicht kannst Du die Bilder hier mal posten.
Ich habe alle Comports und alle Bautraten ausprobiert, aber das S200 hat immer Aussetzer bei der Trackaufzeichnung. Mit meinem alten Eten Glofiish M800 gab es diese Probleme nicht.

Interessant scheint der Artikel schon, nur welche Nebenwirkungen (außer Garantieverlust) diese Modifikation hat, steht da leider nicht. Ich vermute, dass nach der Modifikation andere Funkdienste Empfangsprobleme bekommen könnten.

Also, ich hab das jetzt mal gemacht!

Ergebnis: Fix in 25 Sekunden mit 6 Satelliten im Büro (Erdgeschoss).

Empfangsprobleme bei GSM, WiFi und Bluetooth sind mir jetzt keine aufgefallen. Steht aber [FONT=Verdana]explicit[/FONT] GPS auf der Rückseite der Antenne. Wird also mit den anderen nix zu tun haben.

MfG!

Hallo ombra040683,

hört sich ja sehr vielversprechend an.
Was hast du alles genau gemacht - nur Verbindung aufgetrennt ? Könntest du noch ein paar Fotos von deinem Umbau reinstellen ?

Thx und schöne Grüße !

Habe leider keine Kamera zur Verfügung, weil ich sonst alles mit dem Handy fotografiere.

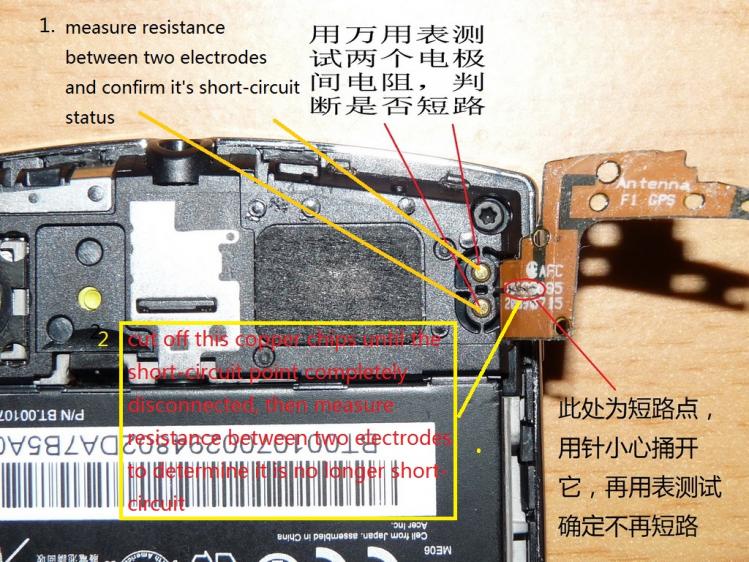

Aber hab nur die Verbindung an der beschriebenen Stelle durchtrennt und die Antenne dann wieder an ihren Platz hingeklebt.

Ist eigentlich eine Arbeit von 5 Minuten und auffallen tut`s eigentlich auch nicht, sodass es mit der Garantie keine Probleme geben sollte.

Hallo Ombra040683,
Du bist sehr mutig. Kannst Du mir mal verraten wie Du die Antenne, die unter schwarzer, blanker Folie versteckt ist, hoch bekommen hast - ohne Spuren zu hinterlassen?

Ich traue mich nicht.

Also die schwarze Folie ist der Träger der Antenne und somit fix verbunden.
Das ganze ist mit einem Kleber am Telefon befestigt.
Ich habe einfach an einem Ende mit einem Messer die Antenne vorsichtig hochgehebelt bis ich sie mit den Fingeren angreifen konnte.
Dann schön vorsichtig immer weiter lösen, bis man sie, wie auf den Bild zu sehen, zur Seite klappen kann.

Der Kleber hält dann auch wieder so viel, dass man sie wieder ankleben kann.

Also die Bilder anleitung ist echt mies, die Textboxen farblich zu hinterlegen war schon zu viel?

Blick da nicht richtig durch, ergo...lass ich's so bis mal bessere anleitung giebt.

Ich habe keine Probleme mit dem Empfang der Sateliten und dem FIX. Ich habe nur Probleme bei der Track-Aufzeichnung es sind grundsätzlich Unterbrechungen sichtbar. Habe mich schon an Acer gewandt, aber noch keine Antwort erhalten.
Ob sich dieses Problem durch die Modifizierung der Antenne beheben läßt?
Wer hat denn noch Probleme mit der Trackaufzeichnung? Ist mein Gerät defekt oder liegt hier ein genereller Softwarefehler vor?

Habe die Antenne meines Acer mit ROM 3.003c mutig modifiziert und der GPS-Empfang funktioniert immer noch .

Signal loggen geht definitiv schneller, allerdings ist die "Qualität" des Signals eher schlechter geworden. Jetzt kommt es deutlich häufiger vor, dass sich mein Naviprogramm etwas verläuft und eine Querstrasse versetzt anzeigt... Die bei der Routenaufzeichnung störenden Drop-outs sind immer noch da, allerdings seltener (wohl ersetzt durch die Ungenauigkeiten).

Fazit: Ob es ein Hardware-Design-Problem oder tatsächlich nur ein Softwareproblem ist, da will ich mich nicht festlegen. Mit der derzeitigen Situation muss ich leben, solange niemand eine wirklich 100%-Lösung findet. Hmm, ich komme ganz gut damit zurecht...

Zitat von HaPu

Ich habe keine Probleme mit dem Empfang der Sateliten und dem FIX. Ich habe nur Probleme bei der Track-Aufzeichnung es sind grundsätzlich Unterbrechungen sichtbar. Habe mich schon an Acer gewandt, aber noch keine Antwort erhalten.
Ob sich dieses Problem durch die Modifizierung der Antenne beheben läßt?
Wer hat denn noch Probleme mit der Trackaufzeichnung? Ist mein Gerät defekt oder liegt hier ein genereller Softwarefehler vor?

Hallo,
es liegt nicht an der Anzahl der Satelliten, sondern an deren Feldstärke!
Bei Anzeige von z.b. 6Satelliten ist vielleicht einer mit gutem Signal da und die restlichen 5 mit einem Level der fast an der Grenze liegt! Deshalb sucht das Gerät auch ununterbrochen nach besseren Empfangsbedingungen! Und dabei treten dann die erwähnten Probleme (Aussetzer etc) auf.
Im übrigen bemerkte ich , daß auch das Bluetooth Modul äußerst signalschwach ist! Bei Betrieb mit Headset gibt es bereits Aussetzer, wenn der PDA auf der anderen Körperseite in der Tasche ist!
Es zeigt sich also, daß der PDA einen äußerst schnellen Prozessor und auch ein sehr inuatives Design hat, aber die eingebauten Features wie GPS,Bluetooth und auch GSM (ist genau so unempfindlich) sehr mangelhaft ausgestattet sind!
Aus diesem Grund hab ich mein Gerät wieder zurückgesendet, da meine Erwartungen damit in keiner Weise befriedigt wurden! Ich warte mal ab was sich weiter tut.....

Wie ich ja früher schon geschrieben habe, funktioniert das GPS nach einem Hard-Reset etwa einen Tag lang prima, erst dann geht's in den Keller. Für mich sieht das nach einem Softwareproblem aus, wahrscheinlich im GPS-Chip selbst. Ich kann mir kaum vorstellen, dass eine Antennenmodifikation hier Abhilfe schaffen kann.

Zitat von Frank05

Wie ich ja früher schon geschrieben habe, funktioniert das GPS nach einem Hard-Reset etwa einen Tag lang prima, erst dann geht's in den Keller. Für mich sieht das nach einem Softwareproblem aus, wahrscheinlich im GPS-Chip selbst. Ich kann mir kaum vorstellen, dass eine Antennenmodifikation hier Abhilfe schaffen kann.

Es wäre ja nicht schlecht wenn die User auch in Ihrem Profil die Versionsnummer Ihrer Software schreiben würden
z.B.3.003c.00.DE CE OS 5.2.21883
dieser habe ich und keine Probleme, bis jetzt jedenfalls

Zitat von Frank05

Für mich sieht das nach einem Softwareproblem aus, wahrscheinlich im GPS-Chip selbst.

Hallo,

möglicherweise ist das richtig.
Siehe dazu auch Req: Einstellungen GPS

Herzliche Grüße,

Miranda

So, ich habs jetzt auch mal gemacht. Die Beschreibung ist in der Tat miserabel, wie gut dass ich das chinesisch verstehe

der findet jetzt sogar in meinem Betonbungalow mit Rollo vor dem Fenster Satelliten... bin ganz erstaunt.. zwar nichts verwertbares, war aber auch nicht zu erwarten. Wenn ich nachher rausgehe werd ich es mal testen, sieht schon mal vielverpsrechen aus....

Nachtrag:

nach einem Test draußen bin ich positiv erstaunt, binnen 30 sek. ist die Position punktgenau bestimmt und zum navigieren bereit.

War ein wenig Fummelarbeit, aber dafür erfreut man sich über ein stärkeres GPS. Wenn jetzt GSM noch stärker wäre wäre es perfekt ^^

Zitat von Iceananas

Nachtrag:
nach einem Test draußen bin ich positiv erstaunt, binnen 30 sek. ist die Position punktgenau bestimmt und zum navigieren bereit.

Hat irgendwer eigentlich herausgefunden, was sich Acer bei dieser Antenne gedacht hat? Deren Entwickler müssen doch einen Grund für dieses Design haben. Da über diese Antenne nicht gesendet wird, wäre eine Impedanzanpassung zweitrangig...

Wurde schon eine neue S200 Revision mit serienmäßig "guter" GPS-Antenne gesichtet?

Zitat von Iceananas

]War ein wenig Fummelarbeit, aber dafür erfreut man sich über ein stärkeres GPS. Wenn jetzt GSM noch stärker wäre wäre es perfekt ^^

Bist Du mit dem GSM Empfang nicht zufrieden? Mit welchen Geräten hast Du es verglichen? Zeigt's nur weniger Balken an, oder gibt es echte "Aussetzer"?

Gruß

Nun, mir reicht es inzwischen.
Ich habe bei meinem Händler reklamiert, jetzt habe ich eine Versandmarke bekommen und morgen geht das Gerät ab zum Servicecenter.
Laut meinem Händler, wird dort nicht wie ich befürchtete das Gerät einfach nur umgetauscht, sonder soll wirklich die GPS Antenne modifiziert werden.
Vermutlich haben die kapiert dass es sich um ein serienmässiges Problem handelt.

Vorteil: ich verliere so nicht die Garantie und kann trotzdem hoffen auf einen funktionierenden GPS Empfang
Nachteil: ich muss jetzt bis zu 4 Wochen auf mein S200 verzichten und habe als "Ersatz" ein SE K220i (Nichts gegen das Gerät, aber in Vergleich zum NeoTouch...)

Herzliche Grüße,

Miranda

Zitat von goisbart

Bist Du mit dem GSM Empfang nicht zufrieden? Mit welchen Geräten hast Du es verglichen? Zeigt's nur weniger Balken an, oder gibt es echte "Aussetzer"?

Ich bin da sehr empfindlich und pingelig, weil ich in einem Beton-Bungalow mit Dreifachisolierverglasung wohne und dadurch so gut wie kein Funksignal durchkommt. Drinne am Fenster habe ich gerade noch einen Balken, aber mein Motorola KRZR macht es auch nicht besser. Allerdings konnte eine Freundin von mir sogar drinne telefonieren, also geht es wohl auch besser.
Sonst gibt es nix auszusetzen am Empfang, sobald man z.B. aus der Ubahn Tunnel rauskommt springen die Balken sofort auf Max, während das lahme Eierphone von meinem Nebenmann verzweifelt nach Funk sucht
