Wow, also ich find das Hammer :)
Wird deine Errungenschaft wie auf obigem Bild geliefert?
Hülle, Netzgerät muss ich dann noch selber besorgen, oder?
Welches Netzgerät würdest du empfehlen?
Wäre evtl ein usb anschluss ratsam oder möglich, um evtl ein aktuelles Ladegerät anschließen zu können?
Aber das geht dann normal von der Eingangsspannung nicht mehr, oder?
Gruß
Hi,
im Moment ist das Teil so wie auf dem Bild zu sehen. Ich kümmere mich auch ma um ein Gehäuse, wobei ich das Ding am liebsten vergießen würde. Denke, das sieht schick aus.
Das Netzteil sollte so ca. 8V bis 15V DC liefern und ca. 7,5W Ausgangsleistung bringen. Denkbar wäre dieses hier von Pollin für 2,95€:
http://www.pollin.de/shop/dt/NTY4ODQ..._12_V_1_A.html
Da ja ein Spannungwandler am Eingang hängt, gehen die 5V vom USB Bus nicht direkt. Wenn du aber über einen Lötkolben verfügst, kannst du ein Kabel an das 5V Testpad dranlöten. Dann kann man das Teil auch aus dem USB Bus versorgen.
Grüße
Stampede
Es sind noch welche da wer mag :)
Also geht es ohne Probleme das Teil ans 12V Boardnetz vom Auto dranzuklemmen? (Mit kabeldieben oder einfach nen 12V KFZ Stecker fürn Zigarettenanzünder dran?)
Wenn ja besteht da bei mir auch interesse :D
12 liegt irgendwo zwischen 8 und 15, also 'Ja'. ;)
Die Antwort was das Fahrzeug anbelangt ist jein. Für die KFZ Elektronik gibt es diverse Tests, die durchlaufen werden müssen. Dazu gehören diverse Transiententest, diese sollte die Elektronik problemlos überstehen. Es gibt aber einen Test, den das Gerät nicht besteht, den sog. "Jumpstart". Dabei geht es um das Starten des Fahrzeug mit einer Starterbatterie mit 24V, also nicht den üblichen 12V. Idee des Tests ist, dass man sein Fahrzeug auch mit Hilfe eines LKWs wieder ans Laufen bekommt. Ich habe die Platine testweise mit 24V versorgt, die Sicherung greift und schützt vor einer Zerstörung / Brand. Leider geht dabei aber die Überspannungsschutzdiode kapput.
Ich habe die Elektronik zwar robust, aber nicht speziell fürs Fahrzeug entworfen. Sollte man diese im Auto verwenden wollen, empfehle ich eine kleine Spule in Reihe zu schalten (ca. 100µH, besser mehr) und das Fahrzeug nicht mit einer 24V fremdzustarten. Dann sollte eigentlich nichts schiefgehen, aber explizit getestet habe ich es nicht.
Grüße
Stampede
Hi,
habe nun die ersten Exemplare verschickt. Daher noch ein kleiner Hinweis zur Anwendung. Im Lumia 920 ist die Empfangsspule nicht mittig im Handy eingebaut, sondern etwas nach unten versetzt. Ich denke, das liegt an der Optik der Kamera mit dem Metallrahmen. Daher muss das Handy mit dem unteren Teil über der Sendespule gelegt werden.
Cheers
Stampede
Hallo Stampede,
geniales Projekt. Was kostet ein Exemplar der ersten Generation inkl. Versand jetzt bei dir?
Ist es möglich die Platine auch selber zusammenzulöten und dabei Teile zu nutzen, die zwar etwas größer sind, sich dafür aber einfacher Löten lassen (kein SMD & Co) (wenn du die Schaltpläne veröffentlichen willst)?
Wie einfach würde man dann an alle Teile kommen? (Gibt es alles bei reichelt?)
Gruß Heronation
Du unterschätzt die Komplexität der Platine massiv. Das ist eine 4 Lagen Platine, sont bekommt man das Ding nicht vernünftig geroutet (EMV etc.). Die meisten Teile gibt es nur in SMD und auch nur in genau der Größe. Reichelt hat vielleicht 10% der Bauteile im Programm. Und wie stellst du dir das zusammenlöten der Platine mit größeren als dafür vorgesehenen Bauteil vor, v.a. wenn die dann noch bedrahtet sind?!?Zitat:
Zitat von Heronation
Ich glaube dann überschätze ich wirklich was...
Dann bekommst du ne Mail :-).
PS: Eine Version, die sich einfach mit nem 5V MicroUSB Ladegerät betreiben ließe wäre cool.
Mein Ladegerät lag heute im Briefkasten. Lade mein Lumia gerade damit. Vielen Dank Stampede und auch Danke für den Tipp mit der Spulenposition. Liegt das u.A. auch an der 1-Spulen-Lösung, dass man das Handy relativ genau positionieren muss für maximale Ladeleistung? (Die Kupferspule Richtung Handy, die Ferritplatte als Abschirmung auf der anderen Seite ist richtig? Nicht dass ich es falschrum betreibe. ;) )
Hab aktuell zwei DMM dranhängen und kann gut die Spannung und Stromaufnahme messen.
Mit USB wird es etwas knapp. Bei mir zieht der Lader an 14V rund 0,4A. Das sind 5,6W und mehr als das doppelte von den USB-2.0-Spezifikationen. Kenne auch nur wenige Handyladegeräte die die 1,1-1,2A liefern könnten.Zitat:
Zitat von Heronation
Mit der kostenlosen PocketPC.ch App von meinem Desktop mit Windows 8.1 aus geschrieben.
Schön, dass die Schaltung auch bier dir gut funtkioniert. Ja, das Handy muss man halbwegs genau auf die Spule legen. Nokia hat das in der DT910 durch die stehende Position gelöst, das Handy ist automatisch richtig positioniert. Nach 2 zwei mal aulegen weiß man aber schon, wie die optimale Postition ist.
Hier muss man paar Dinge unterscheiden. Die 5,6W sind ja die eingangsseitige Leistung, also inklusive dem Schaltregler. Der hat ca. 90% Wirkungsgrad. D.h. die Ladeelektronik nutzt effektiv ca. 5W. Dann kommen noch die Verluste zur Übertragung der Energie, da liegt die Effizienz typisch um die 70% bis 75%. Damit kommen am Lumia ca. 3,7W an. (Das passt auch ganz gut, ich denke der Akku hat eine Ladeschlussspannung von 3,7V und wird dann mit 1A aufgeladen).Zitat:
Mit USB wird es etwas knapp. Bei mir zieht der Lader an 14V rund 0,4A. Das sind 5,6W und mehr als das doppelte von den USB-2.0-Spezifikationen. Kenne auch nur wenige Handyladegeräte die die 1,1-1,2A liefern könnten.
Hier sei nochmals darauf hingewiesen, dass die QI Spec bis zu 5W Leistung übertragen kann, sich das Lumia aber nur 3,7W nimmt (die Ladeleistung wird immer vom Handy vorgegeben). Das ist also kein Fehler der Elektronik, das Nokia fragt also nicht die vollen 5W an die verfügbar wären.
Nun gibt es ja bei USB auch verschiedene Standards. Nach der USB 2.0 Spezifikation durfte ein Gerät maximal 500mA an 5V ziehen, als 2,5W. Mit der USB Charging Spec wurde das dann auf 1,5A erhöht, sprich 7,5W.Zitat:
Mit USB wird es etwas knapp. Bei mir zieht der Lader an 14V rund 0,4A. Das sind 5,6W und mehr als das doppelte von den USB-2.0-Spezifikationen. Kenne auch nur wenige Handyladegeräte die die 1,1-1,2A liefern könnten.
Mein Ladegerät läuft intern mit 5V, die man theroretisch auch über USB zur Verfügung stellen könnte. Dazu müsste man die Versorgungskabel umlöten. Um aber ein USB konformes Gerät zu haben, brächte man theroretisch zumindest eine Beschaltung am Stecker, sodass das Gerät als Ladegerät erkannt wird und die vollen 1,5A zur Verfügung stehen.
Cheers
Stampede

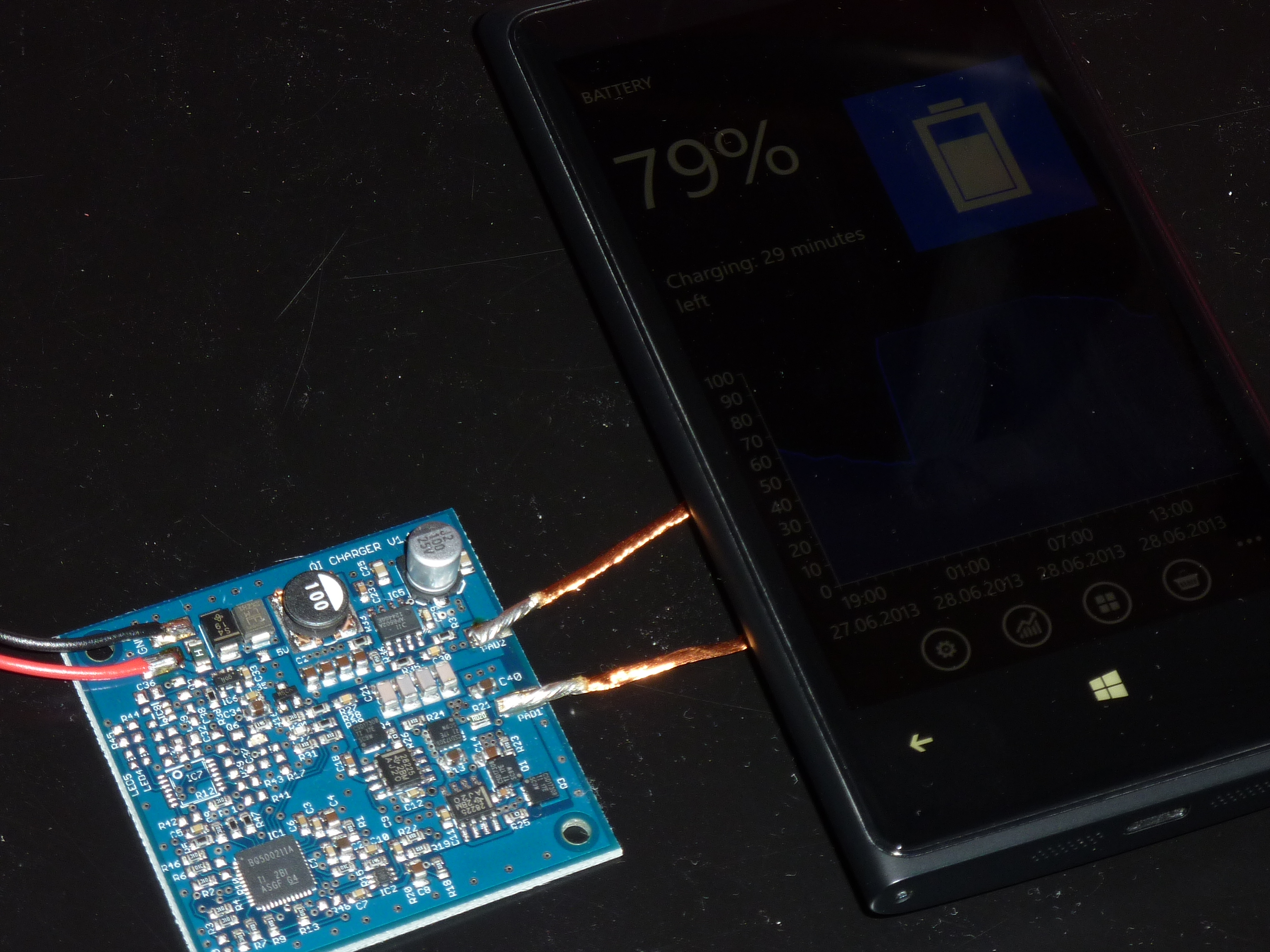

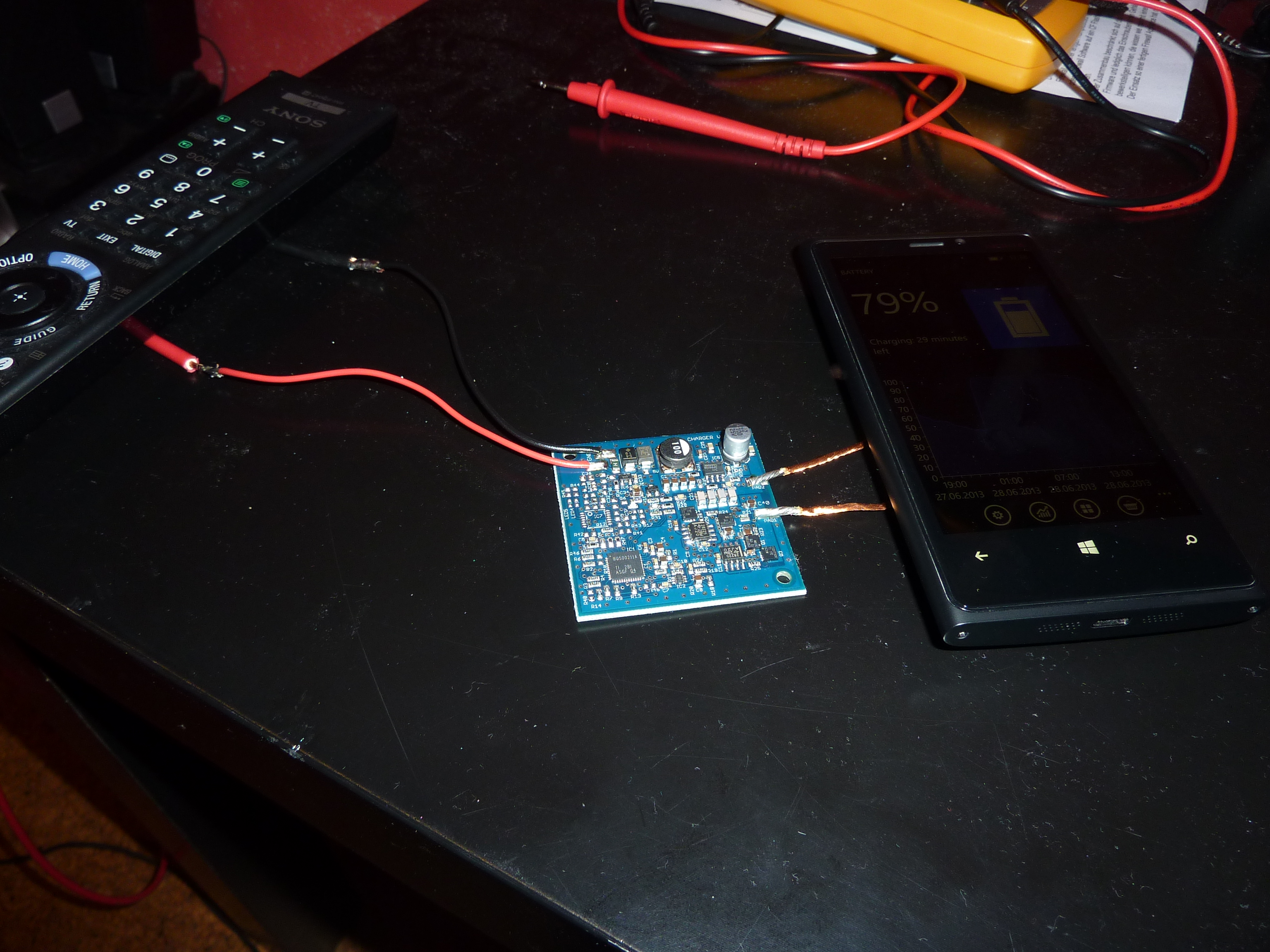

Möchte kurz ein paar Bilder des Laders mit meinem Lumia 920 zeigen.

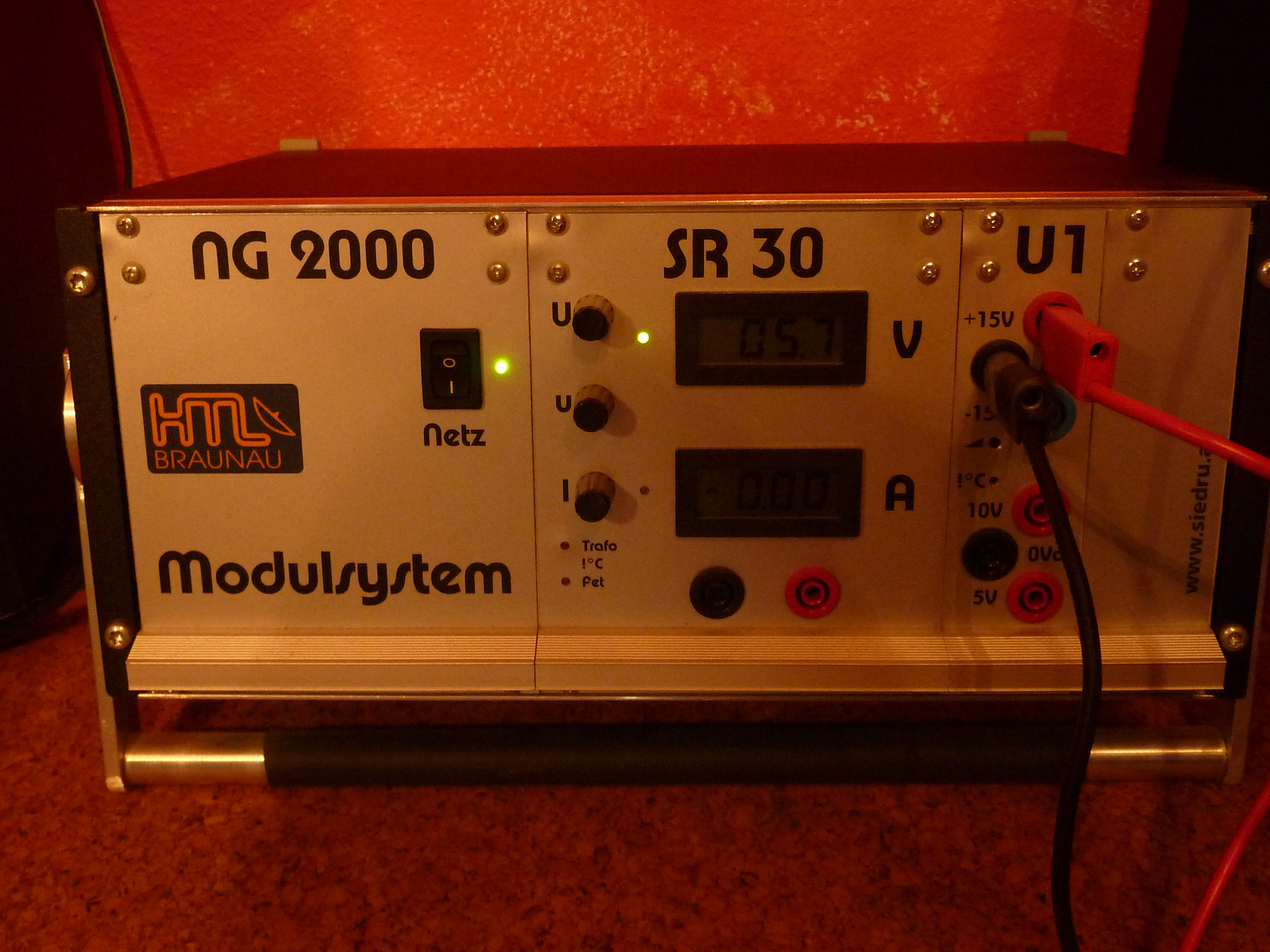

Der Lader wird momentan mit 15V Eingangsspannung versorgt.
Anhang 129985Anhang 129986Anhang 129987
Wie aufwendig wäre das, das entsprechend umzubauen, dass man das direkt mit einem MicroUSB-Kabel über ein USB-Ladegerät (zB 1A) betreiben könnte? Was muss man denn da für einen Chip einbauen, dass man mehr als die normal spezifizierten 500mA bekommt?
Entsprechend Kabel und Ladegeräte hat ja mittlerweile jeder zu Hause. Auch fürs Auto gibt es da entsprechende USB-Ladeadapter.
Hättest du Interesse daran, eine entsprechend veränderte Fassung der Platine zu vertreiben?
Gruß Heronation
Finde die Idee von Heronation sehr gut.
Habe mein Lumia 920 sonst immer mit meinem alten N900 Ladegerät geladen. Output: 5V, 1.2A
Dieses einfach anstöpseln und gut is :) Das wäre Sagenhaft :D
Danke für die Aufklärung. Um es kurz zu machen, mit einem USB-Netzteil mit 5V und mehr als 1A kann es gehen. Ok?Zitat:
Zitat von Stampede

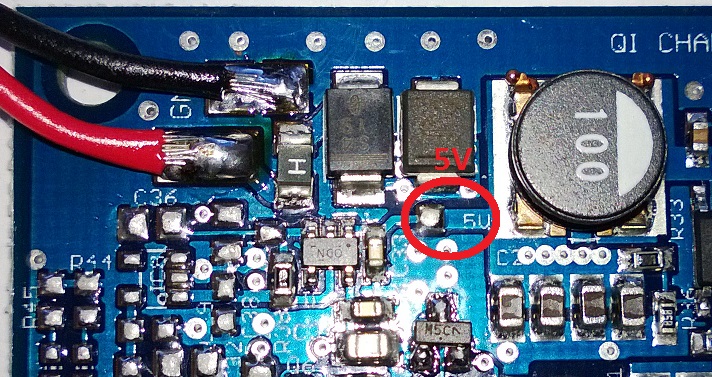

Wurde schon beantwortet. (Ob der Eingangsschaltregler 5V am Ausgang aushält müsste Stampede sagen - der hat den kompletten Schaltplan vorliegen. ;) ) Da ist das 5V-Pad:Zitat:
Zitat von Heronation
Anhang 130000
Hatte es ab Post #49 versucht darzulegen, dass es eher eine rechtliche als eine technische Frage bezüglich Allgemeiner Betriebserlaubnis ist.Zitat:
Zitat von medic@work
Mir ging es bei der Frage eher um die USB Charging Spec, die einen höheren Strom liefert als Standard USB. Diese wird mittels einer bestimmten Kennung auf der Datenleitung aktiviert, was wahrscheinlich einen weiteren Chip (oder zumindest irgendein weiteres Bauteil) benötigt. Man braucht ja schon knapp 1,2A, um auf die 5,6W Leistung zu kommen. Und das geht laut Spec nur mit speziellen "Ich bin ein zu ladendes Gerät"-Anfrage.Zitat:
Zitat von BlackLight
Zitat:
Zitat von medic@work
Spannungsspitzen hast Du einkalkuliert?Zitat:
Zitat von BlackLight
Es wird kein Strom geliefert. Und jede USB-Version ist ein Standard.Zitat:
Zitat von Heronation
Guckst Du hier: http://forum.pocketnavigation.de/for...asse/?168c9c3aZitat:
Zitat von Heronation
Wat? :DZitat:
Zitat von Heronation
Übrigens hat das Steckernetzteil von meinem alten Tab-P1000 folgende Daten:
http://www.all-handyzubehoer.de/Sams...5a3983a5dd2e85
Ich habe das so verstanden, dass das Ladegerät nur dann mehr als 500mA rausgibt, wenn das Gerät es expliziet anfordert. Müsste ich dann einfach den Pin 4 auf dem Board mit Masse verbinden, und mein USB-Ladegerät gibt genug Strom raus?
Gruß
Das betrifft nur USB-Ports an PCs/Hubs. Ein Ladegerät interessiert das nicht.Zitat:
Zitat von Heronation
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
Und? Haben die Leute denen ich ein Gerät geschickt habe diese schon in ein schickes Gehäuse oder gar Möbelstück gebaut?
is noch nicht da :)
Das für dich habe ich gestern zu Post gebracht, sollte heute ankommen.
oh grad kam ne sms von der packstation - mal schauen :) danke!
Heute erhalten :) erster Funktionstest lief schon mal sehr gut! Jetzt muss nur noch ein Gehäuse entstehen.
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_206 aus geschrieben.
wie warm wird das ganze eigentlich? spricht etwas gegen sperholz bzw. neudeutsch multiplex?
im Moment is der plan das teil in einen Ikea-press-span-tisch einzubauen... also auch nicht besonders wärme resistent usw...
Da wird schon nix passieren. Vorher zerstört sich das Handy eher selbst. Es fängt ja nicht an zu Kochen. Bleibt alles Handwarm.
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_206 aus geschrieben.

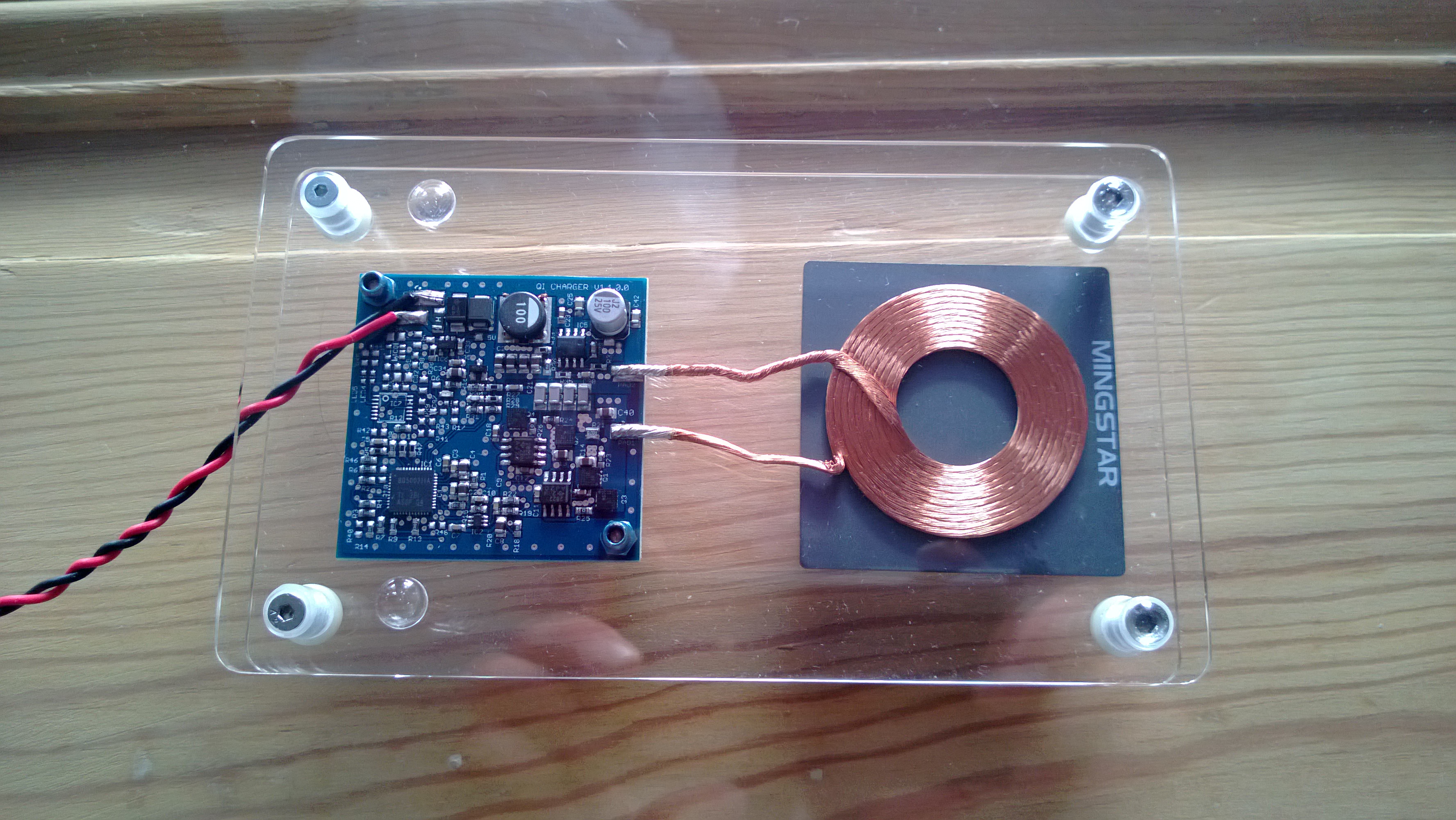

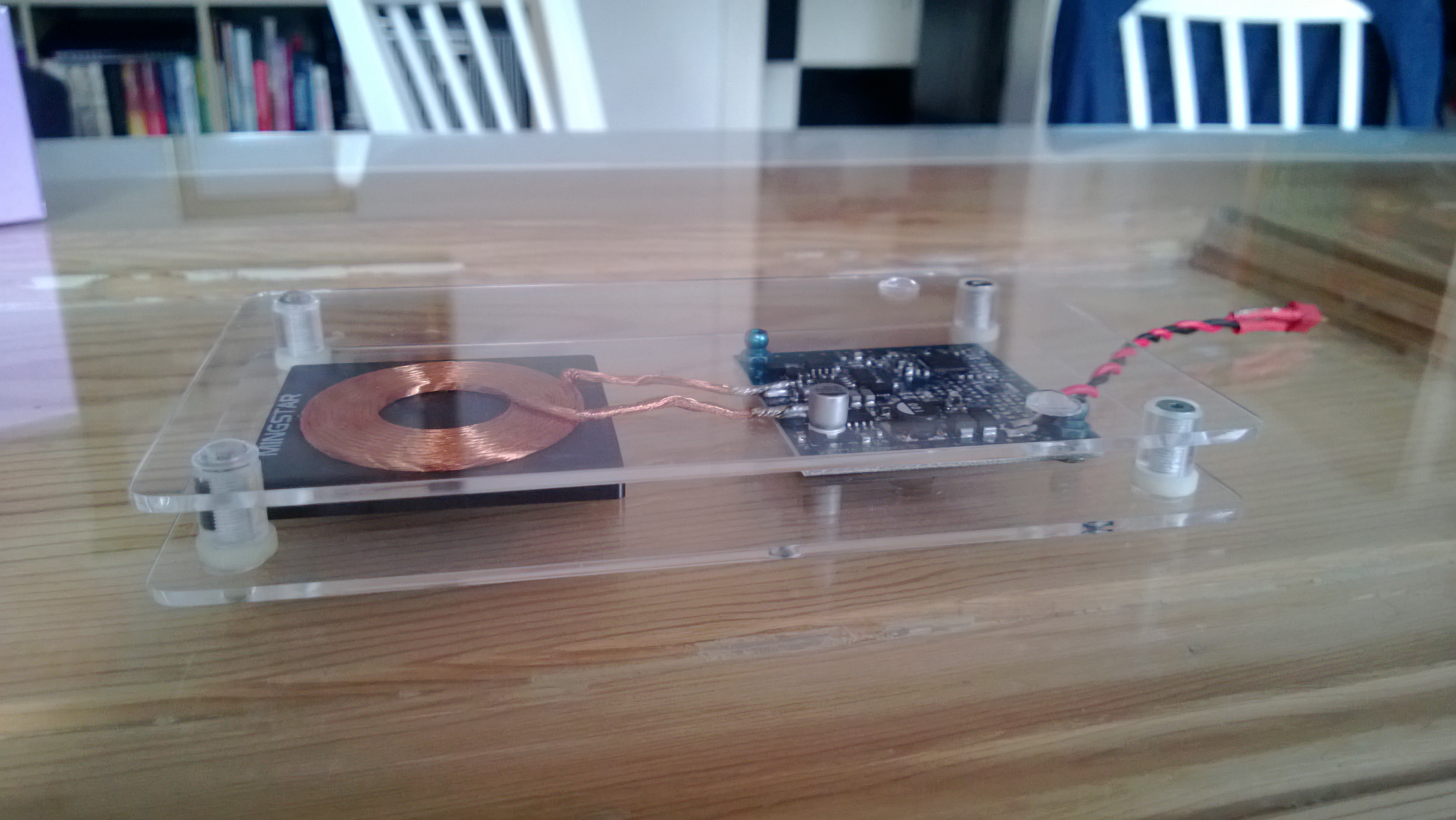

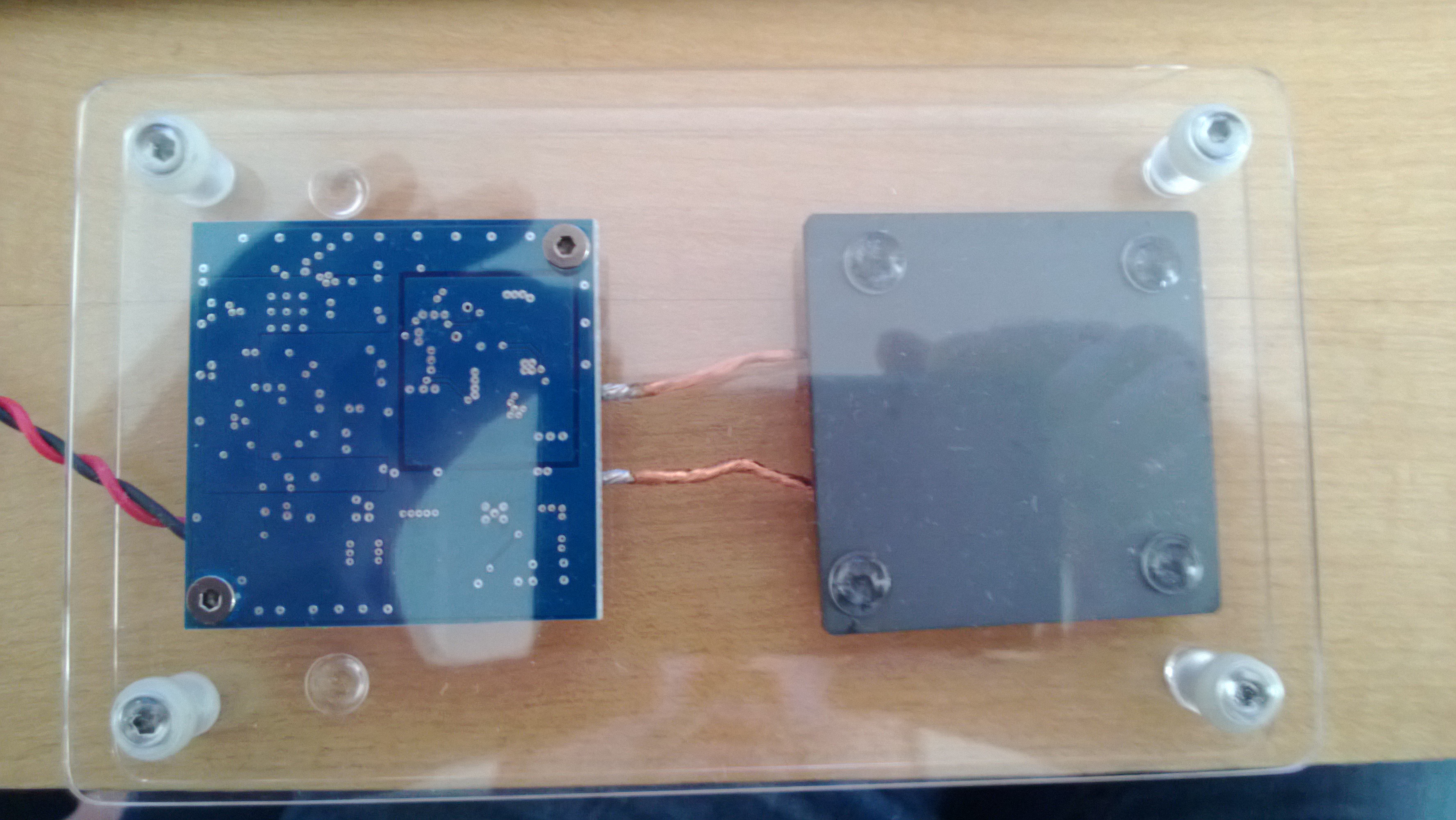

Update 10.07...Gehäuse gebaut.
Anhang 131005Anhang 131006Anhang 131009
Funktioniert hervorragend. Danke an Stampede für die Grandiose Arbeit.
Hi,
das gefällt mir sehr gut. Wäre es möglich, die Teile bzw. die Maße der Plexiglasplatte posten? Das wäre für den einen oder anderen Nachbauer höchst interessat.
Grüße
Stampede
Sieht sehr edel aus.
Klasse gemacht! :zustimm:
Die Plexi-Platten haben die Maße des Lumia 920 Kartons. Die Abstandshalter sind im Moment noch auf 8mm werden aber noch auf 10mm erhöht. Die Füße sind Klebepads von 3m. Die Spule liegt auch auf Klebepads, da ansonsten die Ladung nicht immer klappt (Abstand zu groß). Genauere Maße gibts heut Nachmittag.
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_206 aus geschrieben.
Könnte man die Spule in Epoxidharz vergießen?
Ja, das geht. Man sollte aber das Material auf der Spulenoberseite nicht zu dick machen.
Es sind noch Ladegeräte da. Wer also Interesse hat :)
So, wir haben Qi im Büro dann mal so einbauen lassen, wie es sich gehört :cool:
http://i.imagebanana.com/img/zukyybg7/Unbenannt1.jpg
sehr cool - aber ich glaub mei Chef dreht durch, wenn ich aus meiner tischplätte was rausfräse :)
vielleicht bastel ich mir noch nen kleinen anbau an die Tischkante :)
im Moment hab ich zu hause ein kleines Acrylglas Gehäuse aufm nachttisch liegen, aber das blinken nachts nervt schon...
sieht super aus! Mit LED-Ladeanzeige - schick schick!
Sehr schick, Danke :) Ist die Lade-LED dabei oder extra?Zitat:
Zitat von dantist
Die LED ist mit dabei. Wir haben die Geräte über eine Firma importiert, die sonst nur Möbelhersteller mit großen Chargen beliefert. Die Ladegeräte an sich sind puck-förmig und für den Einbau in Tische vorgesehen. Unser Schreiner war begeistert von der Idee und der Herausforderung, das ganze 1mm dünn zu fräsen und mit den Pucks von unten zu stabilisieren. Durch die LED weiß man auch immer, wohin man sein Handy legen muss.Zitat:
Zitat von Corwin
Das i-Tüpfelchen ist übrigens, dass die LED auf grün schaltet, wenn das Handy geladen ist :)
Kannst du einen Tipp geben, wie ma an die Geräte rankommt? Wenn es nicht allzu teuer ist, würde ich so einen fertigen Möbelbausatz wohl auch gerne haben.
Den Kontakt darf ich leider nicht weitergeben, da wie gesagt Kleinstbestellungen eigentlich nicht angenommen werden. Aber eine Google-Suche zum Thema kabelloses Laden in Verbindung mit "Helios" sollte dich weiterbringen ;)Zitat:
