Selfmade QI KFZ Halterung

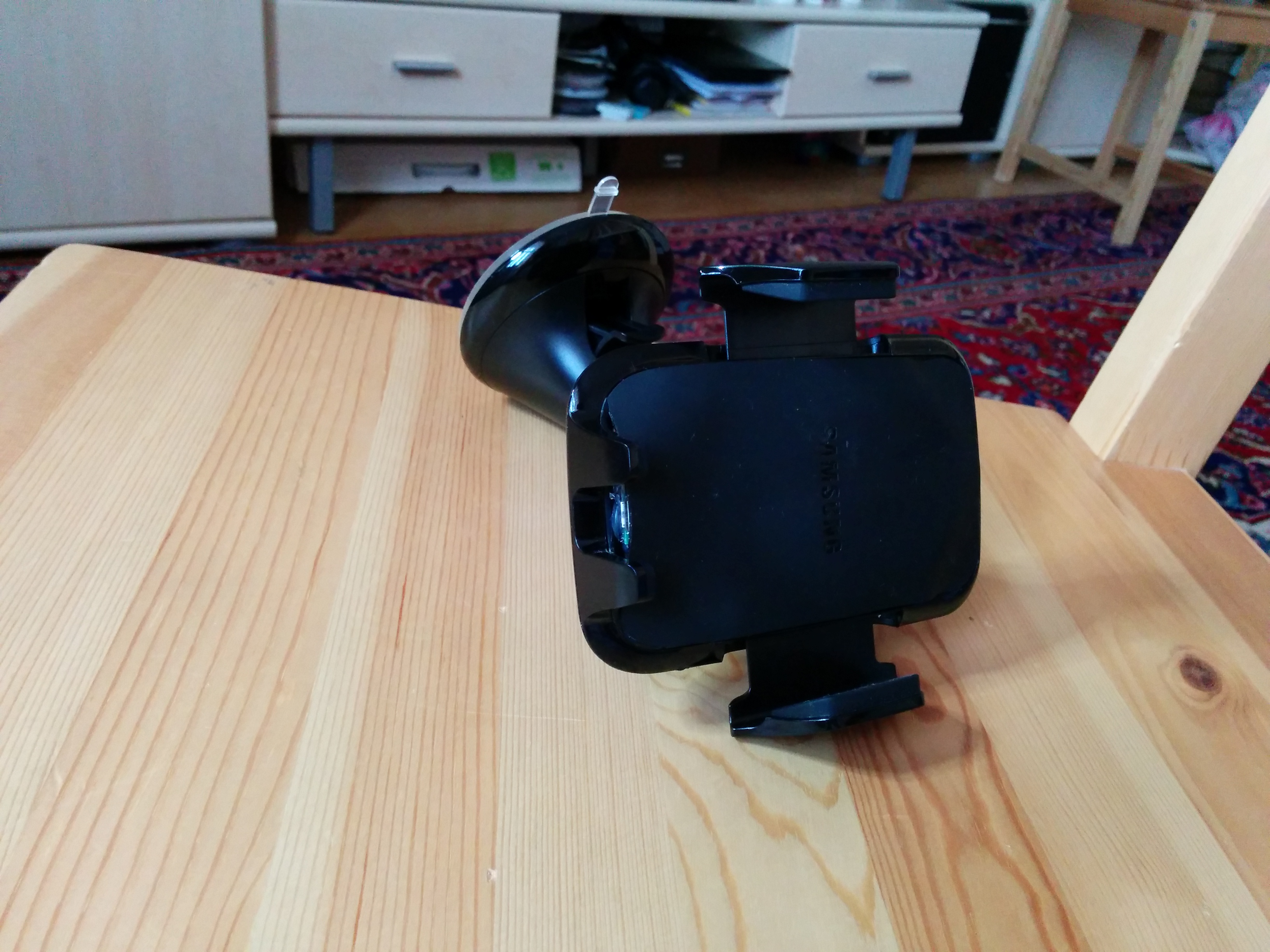

Wie ich ja bereits erwähnt habe, hatte ich mir die Samsung ECS-200 KFZ-Halterung gekauft.
http://geizhals.at/samsung-ecs-k200-...r-a775912.html

Außerdem habe ich bereits ein billiges QI-Ladegerät von dx.
Da dies recht gut funktioniert habe ich mir ein weiteres QI-Ladegerät bestellt, welches heute gekommen ist.

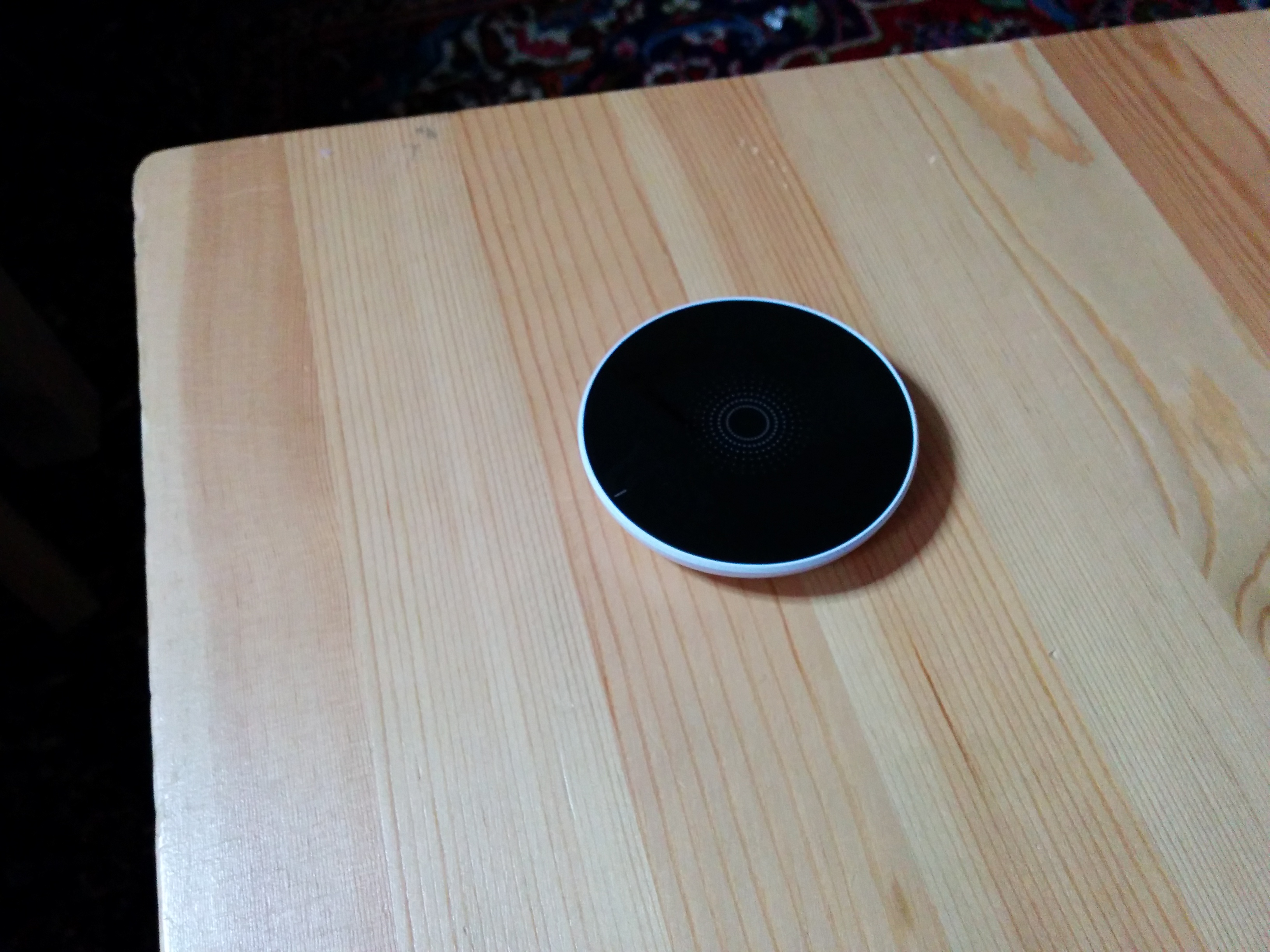

Es handelt sich um dieses hier
http://dx.com/p/mordeqi-m3-qi-ultra-...k-white-246098

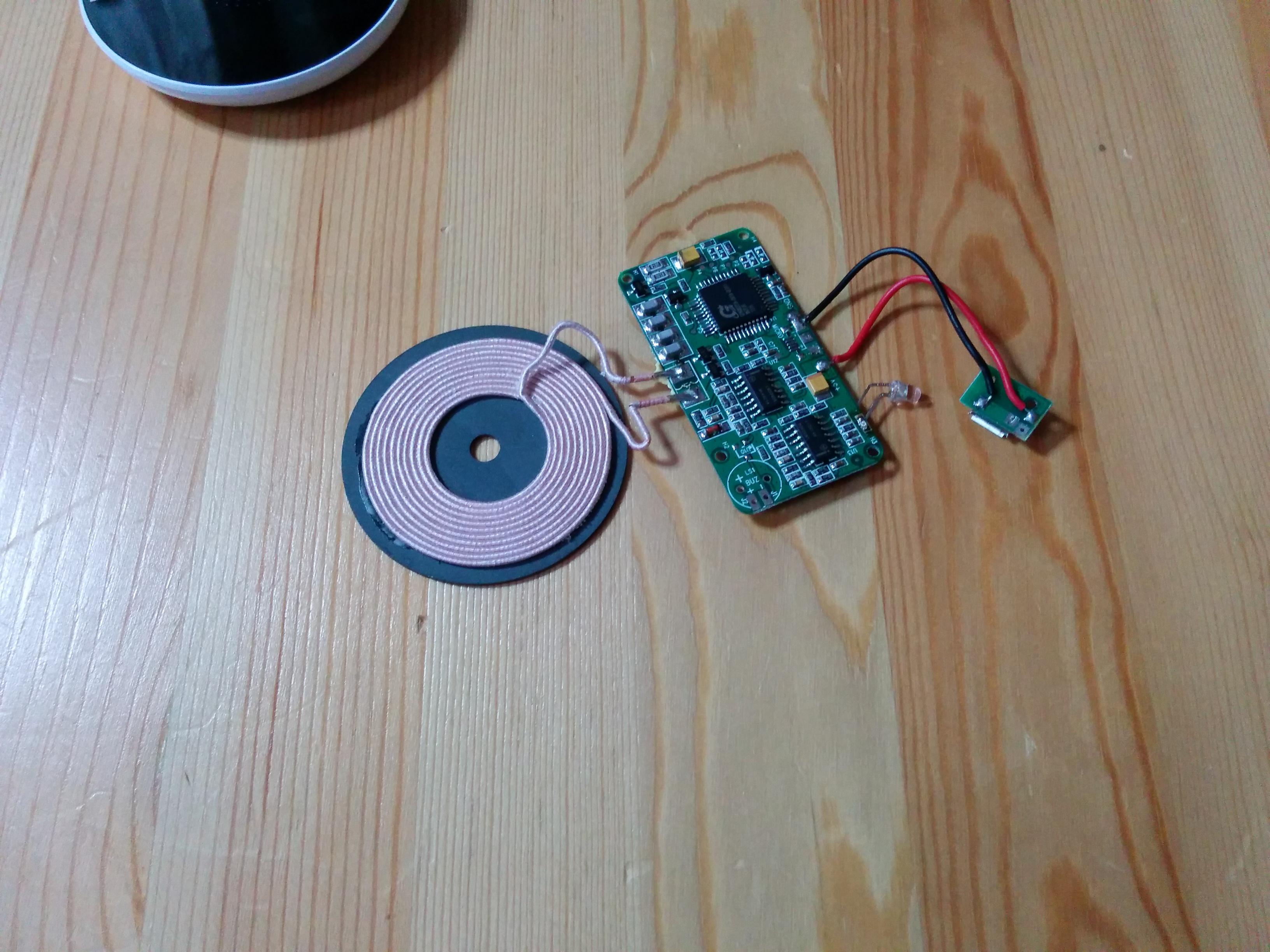

Ich war erstaunt, wie klein und kompakt das Ladegerät doch ist, und habe es gleich mal geöffnet.


Da die Elektronik sehr klein und flach ist, habe ich sie mit der KFZ-Halterung kombiniert.

Aufgeklebt mit doppelseitigem Klebeband und den Anschlussstecker mit der Heissklebepistole fixiert.

Ursprünglich ist in der KFZ-Halterung so eine gummierte "Matte" mit dem Samsung Schriftzug. Auf dieser Gummimatte hielt das doppelseitige Klebeband leider nicht sehr gut.
Daher musste ich diese Gummimatte heraus reissen, da diese aber dabei nicht beschädigt wurde, konnte ich sie am Schluss als Abdeckung wieder drauf kleben. An den Ecken wurde sie mit einem Tropfen Superkleber festgeklebt.
Den umlaufenden Spalt werde ich evtl. mit schwarzen Silikon auffüllen.

Den einen Anschluss der Spule habe ich abgelötet, in der Mitte durch das Loch nach hinten geführt und danach wieder angelötet die Spule liegt jetzt Plan auf der Gummimatte auf kein Spalt.

So sieht es jetzt aus

Prinzipiell wäre es auch möglich gewesen, einfach das QI-Ladegerät so wie es ist in die Halterung zu kleben. Aufgrund der Dicke war es aber recht grenzwertig.
Testen konnte ich das ganze vorerst nur zu Hause. Ein Praxistest folgt aber selbstverständlich.

wow, spannend! Danke für die Anleitung!

Das is ja mal ne geile Idee Danke fürs Teilen!

Hallo,

einer von den XDA´s hat da auch was gebastelt:

http://forum.xda-developers.com/show....php?t=2531754

Sieht auch nicht schlecht aus......

Von der Umsetzung her finde ich dein Projekt interessant und spannend.

Allerdings sehe ich bei Qi Kfz Halterungen keinen wirklichen Nutzen.
Auf dem Schreibtisch wo man das Gerät öfters in die Hand nimmt und dann wieder zum Laden legt ist das ganz was anderes. Aber im Auto stecke ich das Gerät auch nur an, wenn ich mit navi fahre (meistens längere Strecken). Beim Auto steckt man ja nur einmal an uns aus, das wars dann auch schon.
Und ob das Kabel jetzt in die Halterung oder ins Handy läuft ist auch schon egal. Würde sogar ins Handy bevorzugen, da so die Wirkung vom laden höher ist.

Ist aber nur mein persönlicher Standpunkt. Ein nettes gadget ist es trotzdem. Super Arbeit von dir.

Sent from my Nexus 5 using Tapatalk

@roadghost: Die Halterung vom xda Link kannte ich schon.Habe selbst mit Magneten herum probiert, hab dem Halt aber nicht so ganz getraut.

@fuxä: Am Schreibtisch habe ich auch ein qi Ladegerät.
Und im Auto bin ich eben noch verwöhnt vom galaxy nexus. Da hatte ich die originale Halterung mit den pogo pins.

Gesendet von meinem Nexus 5 mit Tapatalk

Was mich interessieren würde ist, ob das Handy mit laufender Navigation geladen wird oder ob mehr Akku gezogen wird. Da haben ja manche Kabel Ladegeräte schon Schwierigkeiten.

Könntest du das vielleicht mal testen?

Sent from my Nexus 5 using Tapatalk

Darauf bin ich auch gespannt. Ich berichte natürlich Sobald ich es weiss.
Im Auto verwende ich einen Adapter welcher 1,5A Ausgangs Strom hat. Das originale Ladegerät hat soweit ich weiss 1,2A.
Ist halt die Frage wie viel von den 1,5A übertragen werden.

Gesendet von meinem Nexus 7 mit Tapatalk

Hängt ja meistens nicht vom Kabel/Adapter alleine ab sondern ebenfalls auch von der Quelle.

Sent from my Nexus 5 using Tapatalk

Mit Adapter meinte ich eigentlich die Quelle. Sprich den Adapter von Zigaretten anzünder auf USB.

Gesendet von meinem Nexus 5 mit Tapatalk

So, heute mal getestet.
20 min. gefahren mit google Navi Akku blieb konstant bei 70%

Später nochmals ca. 40min. gefahren mit Navigon Akku stieg von 68% auf 70%.

Bin zufrieden.

Gesendet von meinem Nexus 5 mit Tapatalk

Super, klingt ja dann doch vielversprechender als ich angenommen habe.

Sent from my Nexus 5 using Tapatalk

So gestern habe ich es noch mal getestet.
Circa 2 x 45min gefahren mit GoogleNavi Akkustand bleibt konstant.
Scheint also ziemlich genau die Leistung zu übertragen die notwendig ist.
