iPhone 4 Backcover wechsel

Hallo zusammen

Habe mir ein grünes Backcover gkauft und möchte dies einbauen, jedoch hat es im Originalen Backcover eine Art Isoliertes 1-2 cm breites Metallband welches mit einer kleinen Kontaktstelle einen Kontakt im iPhone berührt.

Mein neues Backcover hat das nicht...

Wozu dient dies? Kann man das weglassen?

Gruss Raphael Roussis

Das wird die Bluetooth oder GPS-Antenne sein (die einzigen die über sind, da WLan und GSM außen liegen), die wirst du mit in das neue hintere Teil übernehmen müssen, wenn du weiterhin BT benutzen wisst ^^. Ich schätze die ist eingeklebt und ich würde sagen die kannst du nicht einfach weglassen.

http://www.ifixit.com/Teardown/iPhone-4-Teardown/3130/1

<- Da sieht man das Teil noch mal auf Bildern.

Mich würde mal interessieren wie ein grünes Back aussieht.

Edit. Nach ein bisschen Recherche das kann auch gut das EMI Shield sein, auf jeden Fall mit umbauen!

Edit2. Nach kurzer Diskussion mit meinem Büronachbarn haben wir kurzerhand sein iPhone 4 zerlegt. Das ist der EMI Schild: Der Blechkontakt ist verbunden mit dem Batteriestecker und das ganze Ding sitzt auch direkt über dem Logicboard. Das müsste also auf jeden Fall mit in das andere Back übernommen werden.
Du musst damit vorsichtig sein, wir haben es nicht ausgelöst, aber kurz versucht. Ich schätze das dabei die Ummantelung schnell mal flöten gehen kann, das ist auf der Rückseite verklebt. Bei Ersatzteilen (hab welche hier liegen) ist das auch schon drin, von daher glaube ich, dass es nicht gedacht war, dass dieses Teil ausgebaut werden kann.

Hey

Zu was dient der EMI Shield genau, was kann ohne passieren? EMI sind ja elektro magnetische interferenzen aber was heisst das jetzt auf meinen Fall bezogen?

Das Back hatte zu beginn einen weissen Rand, habs zerlegt und den Rahmen lackiert, dass er jetzt schwarz ist.

Bei meinem Ersatzback war das EMI Shield einfach eine simple ALU Platte. Kann sie wegen den Lackierarbeiten nicht mehr einbauen.
So siehts aus einfach hab ich nirgends ne Isolierung...

http://www.ecaseshop.com/iphone-rear...n-pi-4611.html

Die Platte muss ja nicht exakt die Masse haben, oder? kann sie auch 1mm an den Seiten kürzen und wieder einbauen?

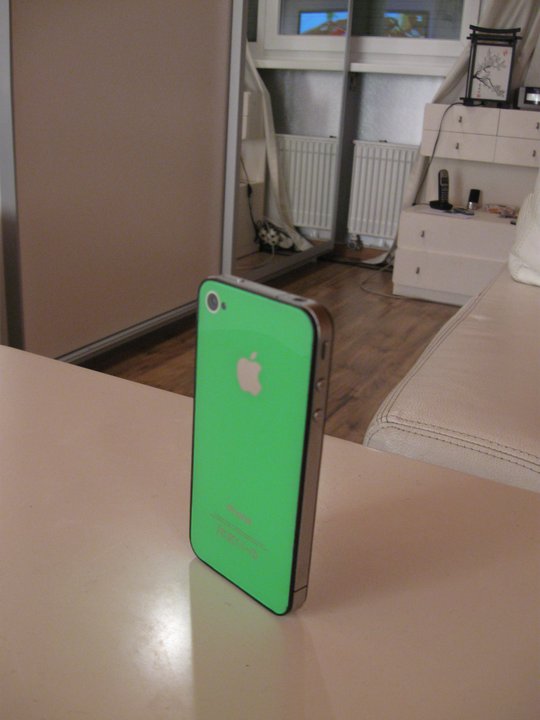

Wolltest doch sehen wie s Aussieht, hier ein Pic:

Naja, wenn dir der Garantieverlust das Wert ist...

das sieht für mich so aus, als wäre es nur ein grüner aufkleber auf einem schwarzen backcover^^

ich bevorzuge die schwarze oder als kontrast eine weiße rückseite

grüße

Es sieht nur wie ein Aufkleber aus weil man der Lichteinfall so ist, dass er sich im Glas nicht spiegelt...

Kann ohne EMI Shield der Empfang sinken?

Hab im Facebook ein Video hochgeladen, da sieht mans...

http://www.facebook.com/#!/video/video.php?v=1591493798386&ref=mf

Facebook verlangt eine Anmeldung. Bitte lade es so hoch, das es jeder sehen kann... Danke.

Also das EMI Shield, das hast du schon richtig rausgefunden, ist etwas das man einbaut um vor elektromagnetischen Interferenzen zu schützen. Das funktioniert in beide Richtungen, es schützt einerseits das Logicboard vor Störungen von außen und andererseits schützt es Geräte in der Umgebung.
Bemerkbar durch Störgeräusche bei Lautsprechern usw. . Ohne Schild stört sich dein iPhone auch prima selbst über die Reflektionen der GSM/UMTS Sender im iPhone. Dafür ist das Shield da auch eigentlich drin.

Ohne EMI Shield wird der Empfang sicher nicht sinken (wie denn auch) aber die antennen und alles was in der Umgebung so ist, wird das Logicboard stressen und das kann dann unter Umständen zu Datenverlust, Betriebsstörungen oder so kommen. Das muss da also auf jeden Fall wieder rein. Auch wenn es kein kompletter Käfig ist, hilft es trotzdem. Das reicht schon wenn es eine Leitung zum umschalten bringt oder so. Da entsteht nicht unbedingt ein dauerhafter Schaden, nervig kann es aber trotzdem sein.

Du kannst das ein bisschen beschneiden (hast du denn auch innen lackiert sag mal), aber es sollte so gut wie möglich alles vom Logicboard abdecken und ich würde es auch isolieren, das sollte nur da Kontakt haben können wo es soll.


Ich finde keinen Kotzsmiley... Wenn ich das sehe muss ich direkt brechen...
