Super Nintendo wireless Controller für Android ;)

Tach, wollte mal mein letztes Projekt vorstellen.
Hab aus einem SNES Controller einen lauffähigen Bluetooth Controller gezaubert, der im wesentlichen für Android Emus gedacht ist (SNES, GBA, PSX ...)

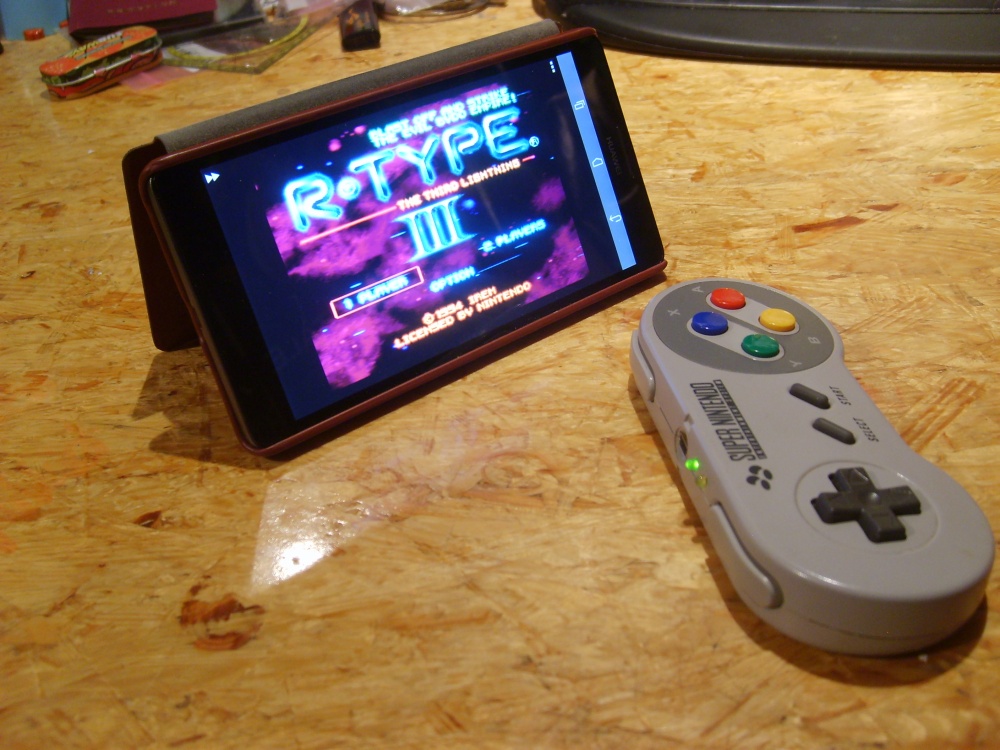

Bei der Display Größe eines Huawei Ascend Mate's kommt da richtig Freude auf



Zum Glück bin ich nicht der Erste mit der Idee, es gibt schon einige "Modchips" die für so einen Umbau zugeschnitten sind.

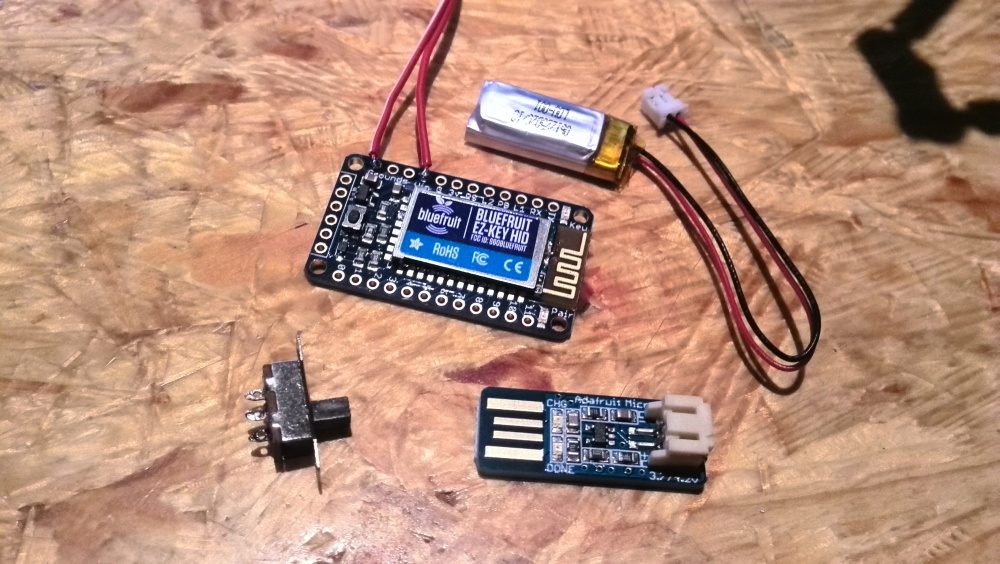

So zum Beispiel der Bluefruit Ez-Key aus dem Hause Adafruit. Dazu noch ein 110 mAh LiPo Akku und ein passender USB-Ladecontroller:

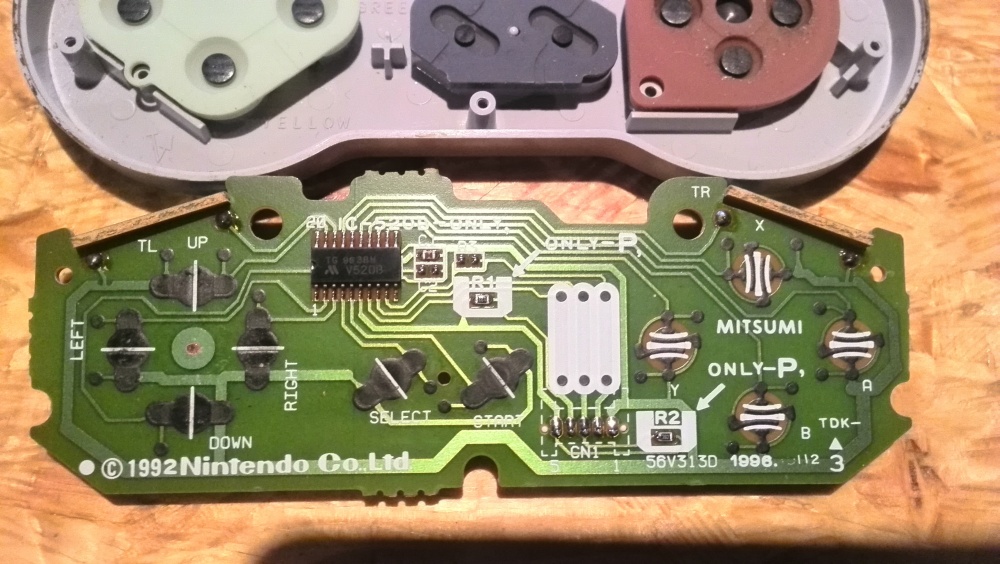

Haube auf:

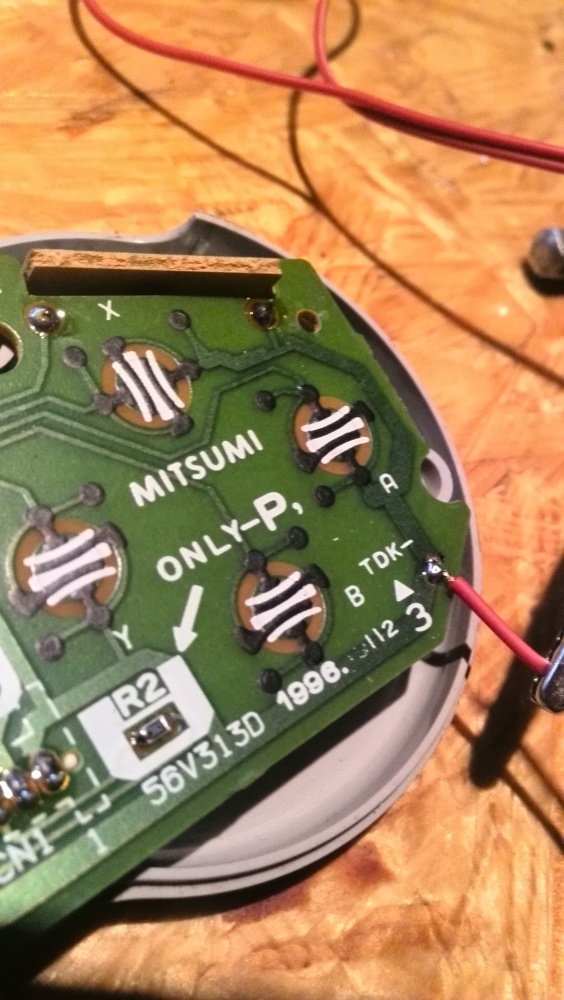

Vorgehensweise: Jeden Button mit einem Imput auf dem Ez-Key verbinden + 1x Masse. Dazu schön brav die Leiterbahn aufkratzen :

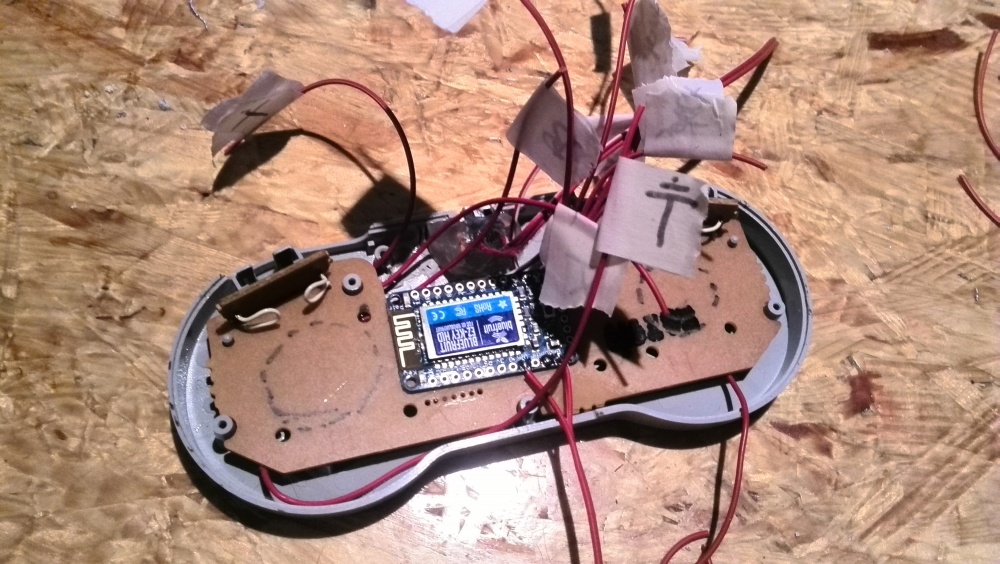

[FONT=Arial]Weils dadrin doch recht eng ist schadet es nicht die Platine etwas abzuspecken:[/FONT]

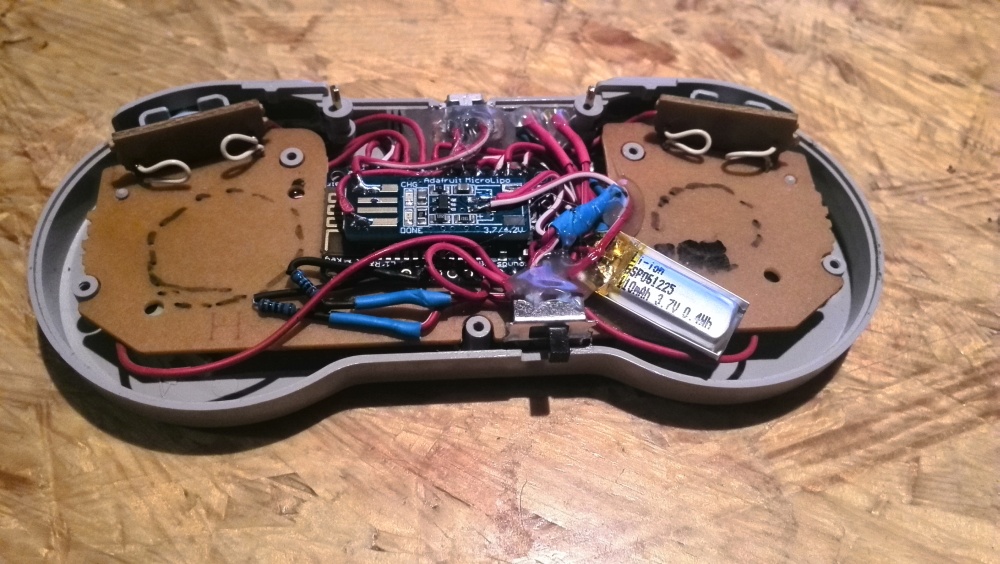

Fertig:




Im wesentlichen bin ich dieser Anleitung gefolgt. Diese Heiden haben aber nichtmal einen original Nintendo Controller verwendet Die Nachbauten sind allesamt Schrott.

Ansonsten läuft das Ding gut, hab nur etwas Probleme mit einer zu geringen Reichweite, das scheint aber am defekten Bluetooth Modul zu liegen. Fürs Handyzocken gehts aber noch.

Bis jetzt habe ich einen SNES, GBA, und PSX Emulator zum laufen gebracht, viele andere würden bestimmt auch gehen, aber da scheitert es dann meist am fehlenden analog Kreuz wie z.B. beim N64.

Das lässt sich auch billiger realisieren, man kann auch einfach so eine kleine mini Bluetooth Tastatur auf Ebay kaufen und versuchen die Innereien in den Controller zu pflanzen, aber ich habe ich für die Adafruit Variante entschieden.
Hat so alles in allem 10 Stunden gedauert.

Die Geschichte hab ich auch schon in einem anderen Forum gepostet, hier interessiert es aber vielleicht auch den ein oder anderen

Grüße!
