Nokia Lumia 930 Service Manual, was ist drin, wie gehts geöffnet?

Wir haben eine interessante Anleitung gefunden, wo Schritt für Schritt erklärt wird, wie man das Nokia Lumia 930 öffnen kann und im weiterem Verlauf in seine Bestandteile zerlegt.
Auch eine Liste aller verbauten Komponenten ist dabei.

---

ACHTUNG! Die nachfolgenden Informationen sind nicht für AnfängerInnen geeignet. Bitte mach nur weiter, wenn du dir sicher bist, was du tust. Wir übernehmen keinerlei Verantwortung falls du dein Gerät oder Daten beschädigst. Die übernehmen wir sonst auch nicht, aber hier möchten wir explizit darauf hinweisen, dass es nicht ungefährlich ist, solche Eingriffe und Änderungen vorzunehmen. Fortfahren also auf eigene Gefahr!

Wenn du das verstanden hast und dennoch weiterfahren möchtest, Doppelklicke bitte hier, um die die Informationen anzeigen.

---

Achtung!

Wir übernehmen keinerlei Garantie für ein erfolgreiches Eingreifen im Gerät. Ihr handelt hier auf eigene Gefahr hin das was schief laufen kann. Ihr verliert den Garantieanspruch wenn ihr eigenmächtig am Gerät hantiert, seid euch dessen Bewusst!

Quelle der Daten: seidea.com

hier ein Auszug zu "Bauteile und Lageplan":

Anhang 159009
Anhang 159010
Anhang 159011
Anhang 159012

hier ein Auszug zu "Back Cover entfernen":

Anhang 159013
Anhang 159014
Anhang 159015
Anhang 159016
Anhang 159017

Die komplette Übersicht findet man auf Seidea.com zum Download.

omg so einfach ist das wechseln des backcovers (und damit auch des akku)
hätte ich jetzt nicht gedacht


dazu gibt es hier: http://www.gerry-mobilfunk.de/Handy-...Lumia-930.html
schon die backcover für knapp 20 euro als ersatz


also wer macht sich ans werk und braut sich sein traum 930?
ein orangenes bei schwarzem alu rahmen
oder aber ein silbener alu ramen mit schwarzem backcover



noch habe ich mich an meinem orange nicht satt gesehen, aber ich werde mit sicherheit wechseln irgendwann

Bin gespannt was iFixit noch herausfinden wird.

Geschrieben mit der kostenlosen PocketPC.ch App.

Cool. Das sieht doch sehr gut aus.

Sent from my HUAWEI W2-U00 using Tapatalk

Zitat:

---

Zitat von Paddel

Bin gespannt was iFixit noch herausfinden wird.

Geschrieben mit der kostenlosen PocketPC.ch App.

---

ist die frage, ob sie es überhaupt auseinander nehmen.
icon bisher nicht und das ist so ziemlich baugleich...

Hab mir den orangen Deckel bestellt, bin schon gespannt, Fotos folgen nach erfolgreichem Umbau. :D

Zwecks Garantie, denke ich dass das nicht mal auffallen wird.
Falls es irgendwann man kaputt gehen sollte tausche ich den Deckel halt wieder auf schwarz. ;)

Zitat:

---

Zitat von PepperRiot

Hab mir den orangen Deckel bestellt, bin schon gespannt, Fotos folgen nach erfolgreichem Umbau. :D

---

Spannung :-)
Wo hast Du geordert?

ebay, weil mir der Versand von Gerry-Mobilfunk nach Österreich zu hoch war.

Leider ist die Lieferzeit mit 2 Wochen angegeben. :/

Deckel ist heute gekommen, bin überrascht wie schnell der da war.

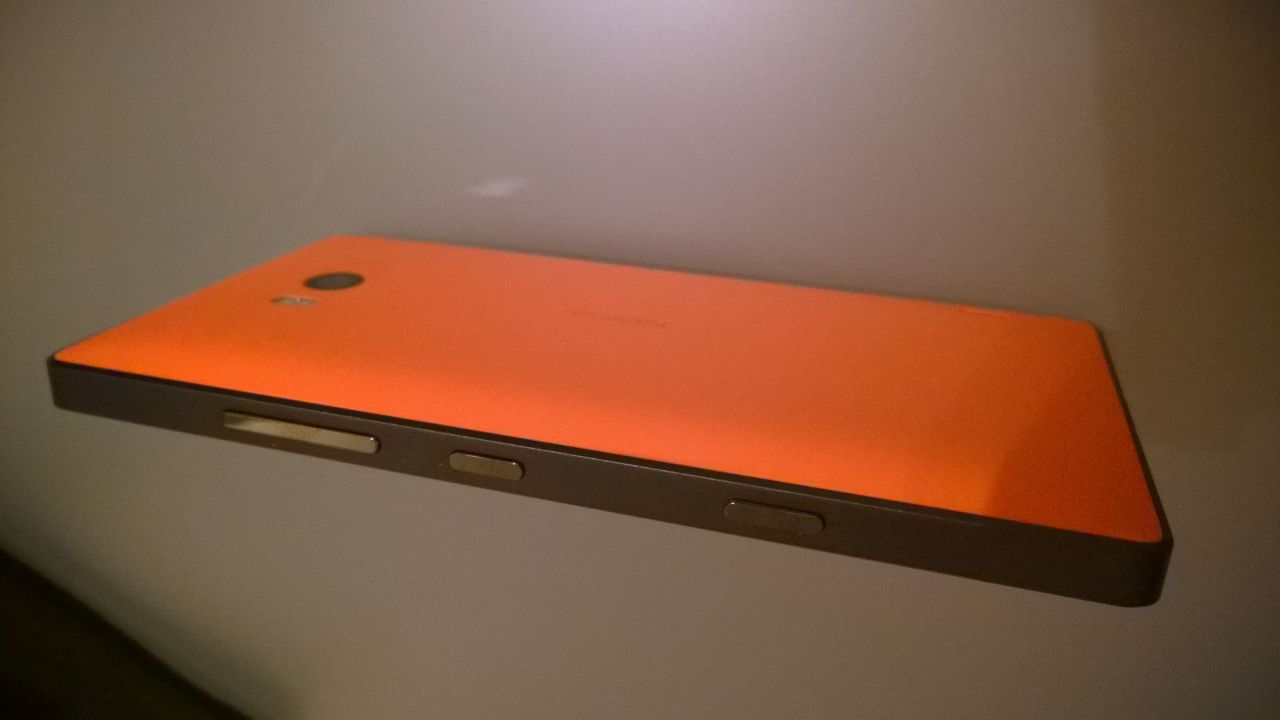

Umbau ist fertig - Mein Traum L930 schwarz/orange.

Im Moment wohl das einzige seiner Art. :)

Ging mit der Anleitung relativ einfach, die Spaltmaße wie hier auf den Fotos zu sehen hab ich mittlerweile auch korrigiert.

Auf dem letzten Bild erkennt man sogar wie grell die Farbe ist. ;)
Anhang 159519Anhang 159520Anhang 159521Anhang 159522

Wie geil sieht bitte dein Umbau aus :D heftig, das sollten die so verkaufen :O
Ist die Induktionsspule mit dem Deckel verklebt ? Da kann man sich doch dann nen größeren Akku rein machen oder ?

War die Ladespule mit verbaut oder hast du die alte nochmal genommen?

Sieht gut aus..

Edit: Da war wohl einer schneller..

Sieht auch gut aus, Orange mit schwarzem Rahmen.


Via Pocketpc.ch iOS App

dann man her die umbauanleitung.... ;-)))

Zitat:

---

Zitat von L1ghT

Wie geil sieht bitte dein Umbau aus :D heftig, das sollten die so verkaufen :O
Ist die Induktionsspule mit dem Deckel verklebt ? Da kann man sich doch dann nen größeren Akku rein machen oder ?

---

Dankeschön!

Die Spule hab ich mit nem Fön erwärmt und rausgeholt.
NFC "Antenne" muss separat geordert werden, die vorhandene ist ziemlich fest verklebt.
Hab also aktuell kein NFC :P

Den Blitz könnt ihr vom alten Cover nehmen.

Anhang 159527Anhang 159528

Wow, Orange mit Schwarz sieht echt toll aus! Schade, dass Nokia nicht die Wahl zwischen schwarzen und silbernen Rahmen lässt.
Grün oder Weiß mit Schwatz sehen bestimmt auch gut aus.

Zitat:

---

Zitat von dominator

Wow, Orange mit Schwarz sieht echt toll aus! Schade, dass Nokia nicht die Wahl zwischen schwarzen und silbernen Rahmen lässt.
Grün oder Weiß mit Schwatz sehen bestimmt auch gut aus.

---

Gefällt mir auch extrem gut,
glaub auch das eine Kombination von Grün und Schwarz gut aussehen würde.

Oder eines mit silbernen Rahmen und schwarzem Backcover. ;)

Sieht fantastisch aus!!!

mein grünes backcover ist gerade angekommen, jetzt versuche ich meinschwarzes runter zu bekommen, habt ihr das auch mit nem saugnapf gemacht wie in der anleitung? habe das gefühl das meiner zu schwach ist, bekomme das schwarze nicht runter.

Geht wohl auch ohne Saugnapf ziemlich leicht. Man soll den SIM-Schacht entfernen. Innen wird einer der Knubbel des Covers sichtbar, welchen man mit einem Gegenstand heraus drücken kann. Dann arbeitet man sich am besten mit dem Nagel ringsherum von oben nach unten und löst die anderen Knubbel.

Hier im Video (Musik gleich ausschalten) https://www.youtube.com/watch?v=lbT6lIjO6X4

Gibt's denn mittlerweile eine Lösung für das NFC Problem? Oder gibt es irgendwo komplettsets bei welchen man nichts vom anderen Cover übernehmen muss?

Vielen dank für den tip. der war gold wert :) habs jetzt gewechselt. Die NFC antenne lies sich auch super mit tauschen, ging sogar leichter ab als die qi spule. wenn ich heut abend dazu komme werde ich mal Fotos von meinem schwarzen mit grünem backcover machen ;) sieht echt fein aus. danke für die anleitung ;)

Cool, dass das mit dem NFC klappt. Bin gespannt auf die Bilder. Kannst du dann vielleicht noch ein bisschen dazu schreiebn, wie genau du vorgegangen bist mit dem Tausch der Komponenten? Hab mir jetzt auch mal so ein Cover bei ebay bestellt.

Zitat:

---

Zitat von bing

Cool, dass das mit dem NFC klappt. Bin gespannt auf die Bilder. Kannst du dann vielleicht noch ein bisschen dazu schreiebn, wie genau du vorgegangen bist mit dem Tausch der Komponenten? Hab mir jetzt auch mal so ein Cover bei ebay bestellt.

---

Ja bei ebay haben die den Preis gestern angehoben :( hatte noch 13€ bezahlt :) Wenn du das Backcover einmal da hast ists dann fast selbsterklärend. Habe so wie in deinem Video oden die Nase rausgedrückt und dann einfach das cover rausgeklipst.
Dann hab ich den blitz aus dem alten entfernt -> auf dem neuen ist auch wieder kleber das der fest wird -> folie ab und blitz montiert.
anschließend hab ich einfach die NFC antenne ob abgezogen -> ging echt easy -> und ans neue cover einfach wieder ran.

und das selbe dann noch mit der Qi spule, die saß aber etwas fester.

das neu cover einfach wieder ran und fertig, ne arbeit von maximal 10min.

Was vielleicht noch beachtet werden sollte ist das das cover auf der Geräteunterseite wie eingehängt ist -> also keine klipsnasen.
Also cover an der unterseite passgenau reinmachen und dann an den seiten wieder alles nach oben reinklipsen.

habs auch für 13€ nochwas bei ebay bekommen. Wenn das alles so gut klappt wie bei dir bestell ich mir irgendwann noch die anderen Farben. Finde die alle irgendwie richtig gut und konnte mich kaum entscheiden. Danke für deine ausführliche beschreibung.

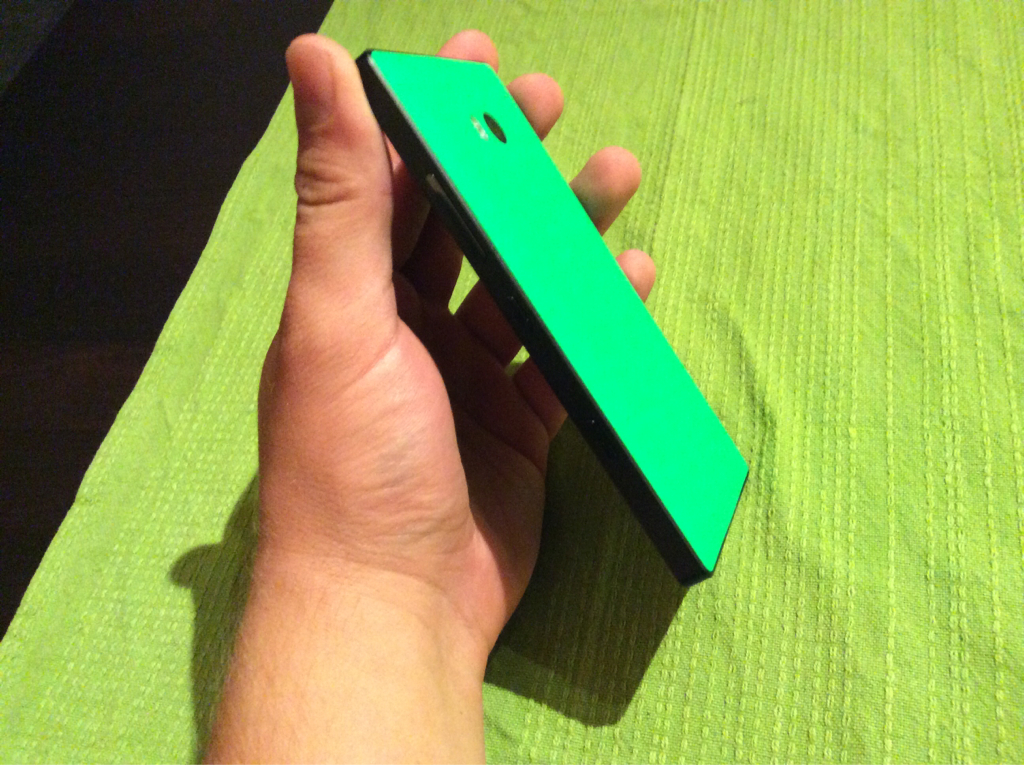

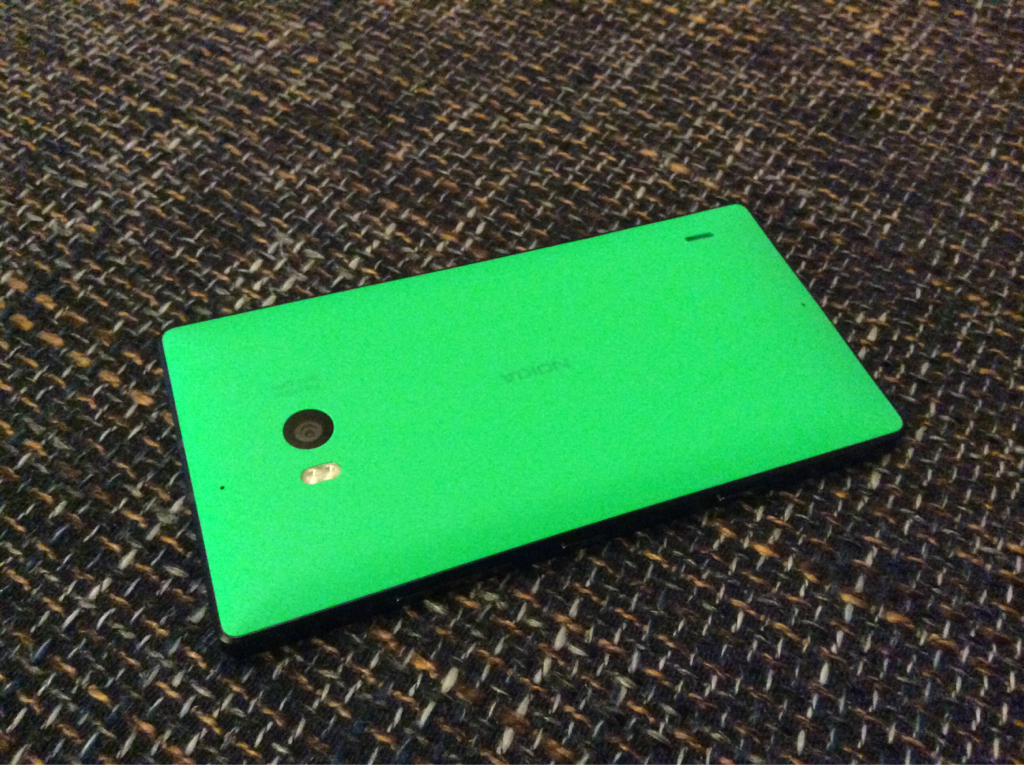

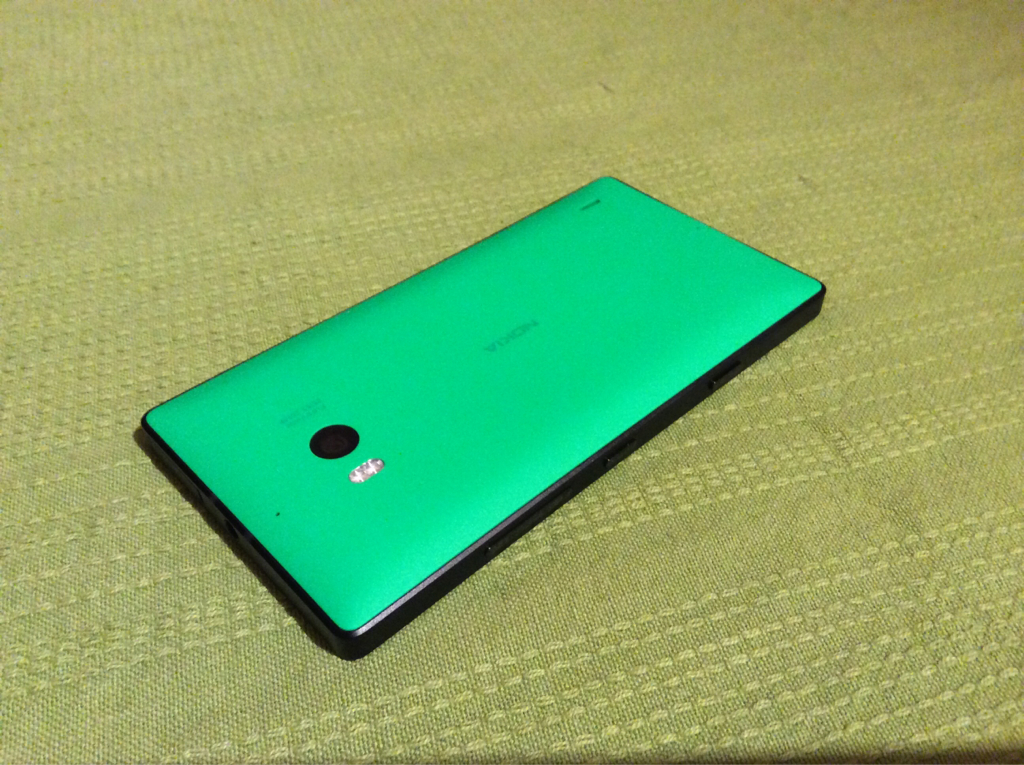

So hier die versprochenen Bilder, aber das geniale grün bekommt man leider nicht so gut drauf :(Anhang 162467Anhang 162468Anhang 162469

Gestern Nachmittag bestellt, heute schon da. Umbau war recht easy wobei ich lange gebraucht hab um das passende Werkzeug für den SIM-Schacht zu finden. Wollte da ja nicht verkratzen. Am Ende wurde es eine Haarnadel :)

Das Wechseln der drei Teile geht verhältnismäßig leicht. LED sowieso (von der alten Rückseite rausdrücken, in die neue stecken, fertig. Bei den Stickern. ist mir aufgefallen, dass sie schon kleine Fältchen beim Abziehen bekommen haben. Im Garantiefall könnte ein pingeliger Servicemitarbeiter erkennen, dass da was gemacht wurde. Wer auf Nummer sicher gehen will bestellt dann vor dem Einschicken neue Sticker.
Vielen Dank für eure Bilder und Beschreibungen hier. Ohne wäre ich extrem vorsichtig gewesen und hätte mich wohl nicht ran getraut. Zumal die drüben bei WPCentral immer alle Teile bestellen was die dann 60$ kostet.

Sent from my GP60 2OD using Tapatalk

ja soviel geld würde ich auch nie ausgeben.

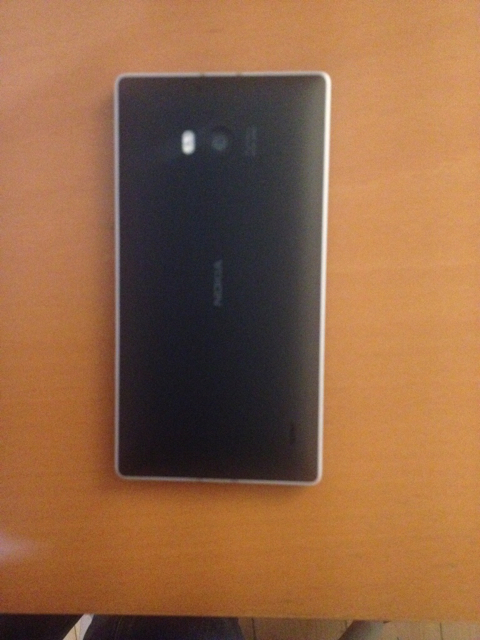

So, den gar nicht mal so schöne weisse Deckel habe ich soeben durch einen schöneren schwarzen ersetzt. Der Deckel ging sehr leicht ab und wieder dran. Die Sticker allerdings sind schon sehr frickelig, Speziell die NFC Antenne ging sehr schwer ab. Aber wenn man erst mal eine Ecke angehoben hat, geht es. Es kostet schon ein wenig Überwindung die Sticker abzuziehen. Allerdings hält sich das Risiko in Grenzen. Wird ein Sticker beschädigt kann man ja einen neuen kaufen, denn die kosten ja nicht die Welt. Vor einer Garantierepatatur sind da wohl neue Sticker fällig, denn die haben bei mir gelitten. Jetzt habe ich meine Wunschkombination. Schwarzer Deckel mit alufarbenem Rand.
Anhang 162680

Gesendet von iPad mit Tapatalk

Zitat:

---

Zitat von stefan461

So, den gar nicht mal so schöne weisse Deckel habe ich soeben durch einen schöneren schwarzen ersetzt. Der Deckel ging sehr leicht ab und wieder dran. Die Sticker allerdings sind schon sehr frickelig, Speziell die NFC Antenne ging sehr schwer ab. Aber wenn man erst mal eine Ecke angehoben hat, geht es. Es kostet schon ein wenig Überwindung die Sticker abzuziehen. Allerdings hält sich das Risiko in Grenzen. Wird ein Sticker beschädigt kann man ja einen neuen kaufen, denn die kosten ja nicht die Welt. Vor einer Garantierepatatur sind da wohl neue Sticker fällig, denn die haben bei mir gelitten. Jetzt habe ich meine Wunschkombination. Schwarzer Deckel mit alufarbenem Rand.
Anhang 162680

Gesendet von iPad mit Tapatalk

---

sieht super aus, so soll meins auch werden. Hat jemand einen Tipp wo man seriös (ohne E-Bay) die Back Cover bestellen kann ?

Ich habe es bei Gerry Mobilfunk (siehe Beitrag #2) bestellt. Der Shop macht einen guten Eindruck, die Lieferung erfolgte sehr schnell.

Gesendet von iPad mit Tapatalk

Ich habe mein grünes bei ebay gekauft. 13€ und 2 Tage später war es da. Original ists auch. Warum sollte man woanders teuer Geld bezahlen. Ist doch bei ebay genauso ein Händler.

Hallo zusammen,

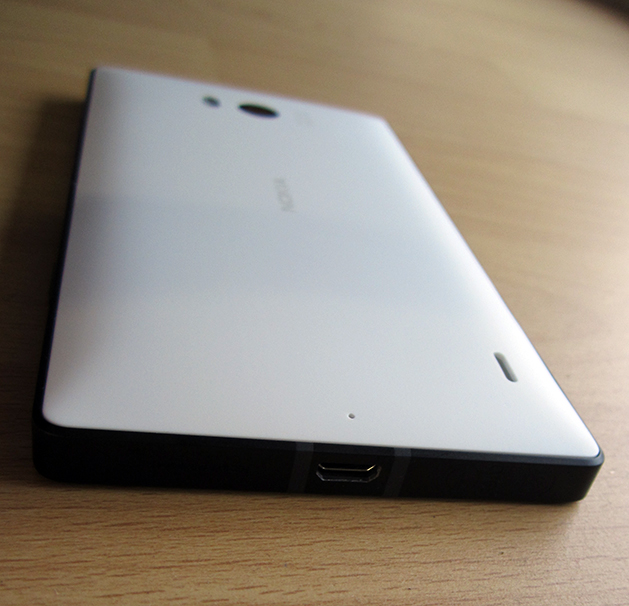

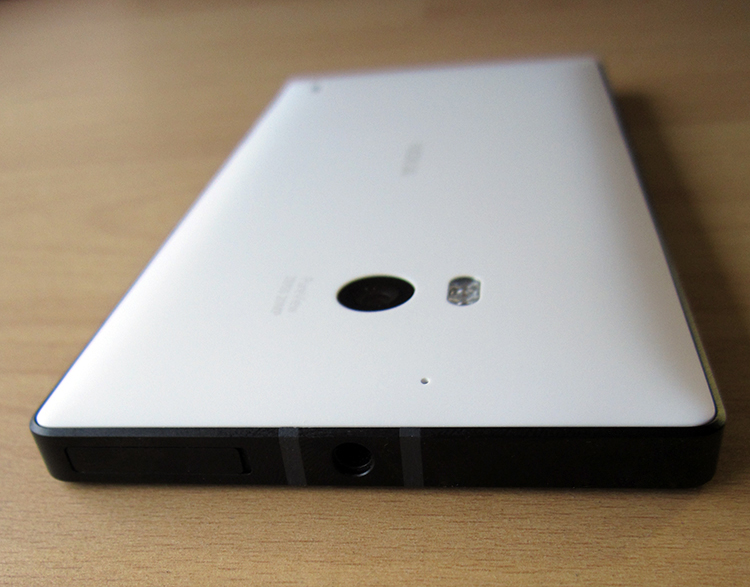

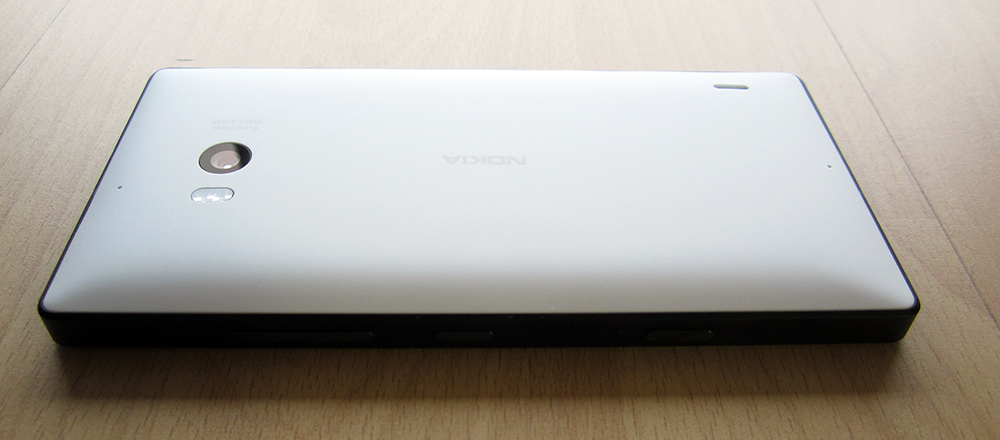

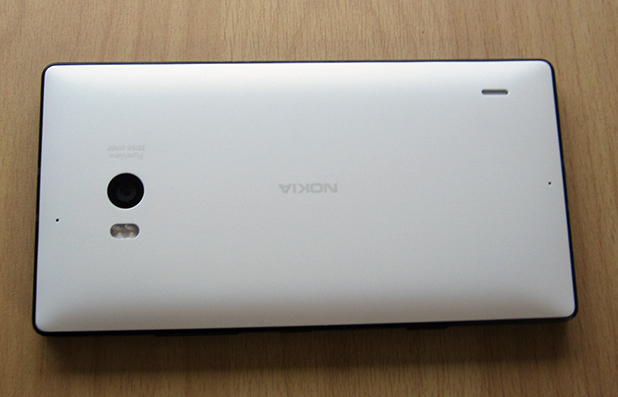

ich habe mir Anfang der Woche auch ein neues Backcover bestellt: das Weiße für mein schwarzes Lumia.
Der Tausch war sehr einfach und mir gefällt das Resultat sehr :)
Habe mir dazu auch gleich eine neue NFC-Antenne bestellt und eine neue QI-Spule.
Anhang 163221Anhang 163222Anhang 163223Anhang 163224

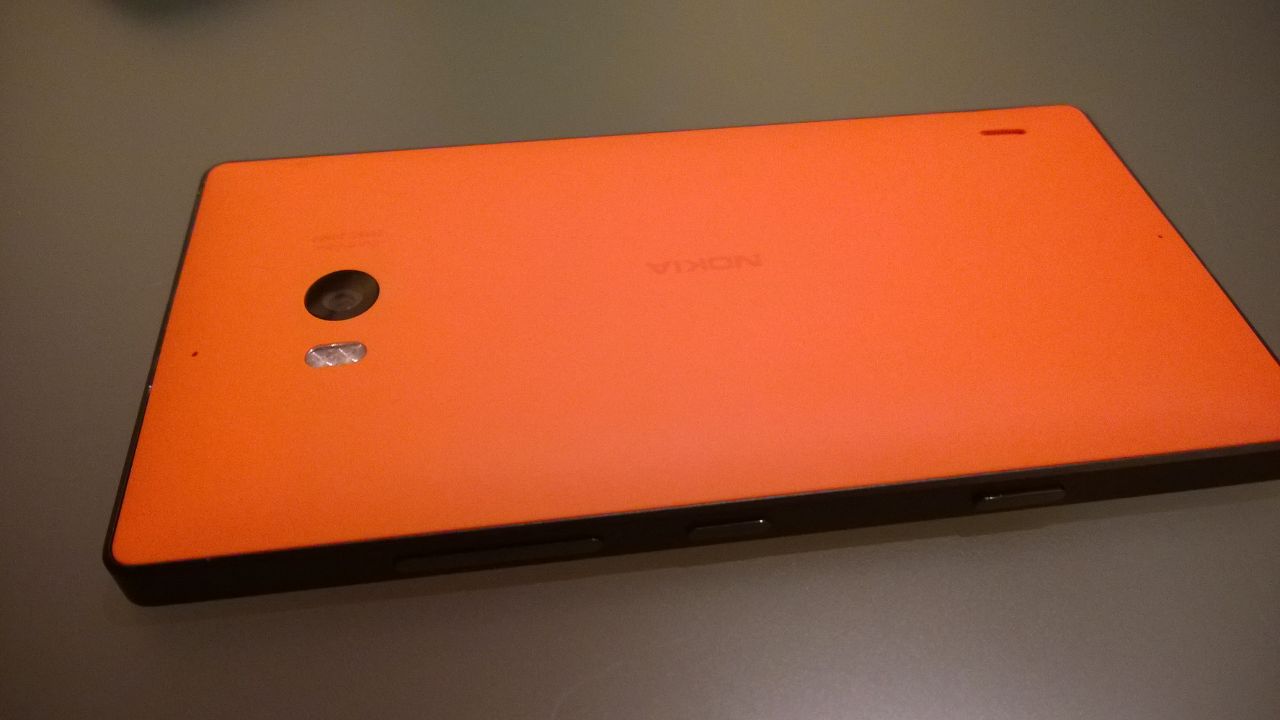

Heute ist mein Oranges Cover angekommen und befindet sich jetzt auf den Schwarzen Rahmen.
Blitz ging leicht raus sowie die QI Ladespule.
Die NFC "Antenne" war dagegen etwas widerspenstiger. Habe es aber dann doch ganz leicht abbekommen und zwar mit erwärmen eines Föns.
Bin vom Resultat begeistert: Schwarzer Rahmen mit ein Orangenen Cover.

Mit der kostenlosen PocketPC.ch App von meinem Lumia 930 WP 8.1 GDR1 DP aus geschrieben.

Bilder!?! :D

Bitte schön :D

Anhang 167365

Anhang 167366
