Nokia Lumia 930 Service Manual, was ist drin, wie gehts geöffnet?

Wir haben eine interessante Anleitung gefunden, wo Schritt für Schritt erklärt wird, wie man das Nokia Lumia 930 öffnen kann und im weiterem Verlauf in seine Bestandteile zerlegt.
Auch eine Liste aller verbauten Komponenten ist dabei.

---

ACHTUNG! Die nachfolgenden Informationen sind nicht für AnfängerInnen geeignet. Bitte mach nur weiter, wenn du dir sicher bist, was du tust. Wir übernehmen keinerlei Verantwortung falls du dein Gerät oder Daten beschädigst. Die übernehmen wir sonst auch nicht, aber hier möchten wir explizit darauf hinweisen, dass es nicht ungefährlich ist, solche Eingriffe und Änderungen vorzunehmen. Fortfahren also auf eigene Gefahr!

Wenn du das verstanden hast und dennoch weiterfahren möchtest, Doppelklicke bitte hier, um die die Informationen anzeigen.

---

Achtung!

Wir übernehmen keinerlei Garantie für ein erfolgreiches Eingreifen im Gerät. Ihr handelt hier auf eigene Gefahr hin das was schief laufen kann. Ihr verliert den Garantieanspruch wenn ihr eigenmächtig am Gerät hantiert, seid euch dessen Bewusst!

Quelle der Daten: seidea.com

hier ein Auszug zu "Bauteile und Lageplan":

Anhang 159009
Anhang 159010
Anhang 159011
Anhang 159012

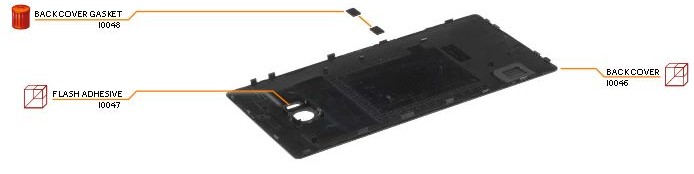

hier ein Auszug zu "Back Cover entfernen":

Anhang 159013
Anhang 159014
Anhang 159015
Anhang 159016
Anhang 159017

Die komplette Übersicht findet man auf Seidea.com zum Download.

omg so einfach ist das wechseln des backcovers (und damit auch des akku)
hätte ich jetzt nicht gedacht


dazu gibt es hier: http://www.gerry-mobilfunk.de/Handy-...Lumia-930.html
schon die backcover für knapp 20 euro als ersatz


also wer macht sich ans werk und braut sich sein traum 930?
ein orangenes bei schwarzem alu rahmen
oder aber ein silbener alu ramen mit schwarzem backcover



noch habe ich mich an meinem orange nicht satt gesehen, aber ich werde mit sicherheit wechseln irgendwann

Bin gespannt was iFixit noch herausfinden wird.

Geschrieben mit der kostenlosen PocketPC.ch App.

Cool. Das sieht doch sehr gut aus.

Sent from my HUAWEI W2-U00 using Tapatalk

Zitat:

---

Zitat von Paddel

Bin gespannt was iFixit noch herausfinden wird.

Geschrieben mit der kostenlosen PocketPC.ch App.

---

ist die frage, ob sie es überhaupt auseinander nehmen.
icon bisher nicht und das ist so ziemlich baugleich...

Hab mir den orangen Deckel bestellt, bin schon gespannt, Fotos folgen nach erfolgreichem Umbau. :D

Zwecks Garantie, denke ich dass das nicht mal auffallen wird.
Falls es irgendwann man kaputt gehen sollte tausche ich den Deckel halt wieder auf schwarz. ;)

Zitat:

---

Zitat von PepperRiot

Hab mir den orangen Deckel bestellt, bin schon gespannt, Fotos folgen nach erfolgreichem Umbau. :D

---

Spannung :-)
Wo hast Du geordert?

ebay, weil mir der Versand von Gerry-Mobilfunk nach Österreich zu hoch war.

Leider ist die Lieferzeit mit 2 Wochen angegeben. :/

Deckel ist heute gekommen, bin überrascht wie schnell der da war.

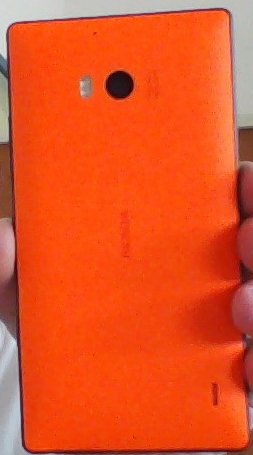

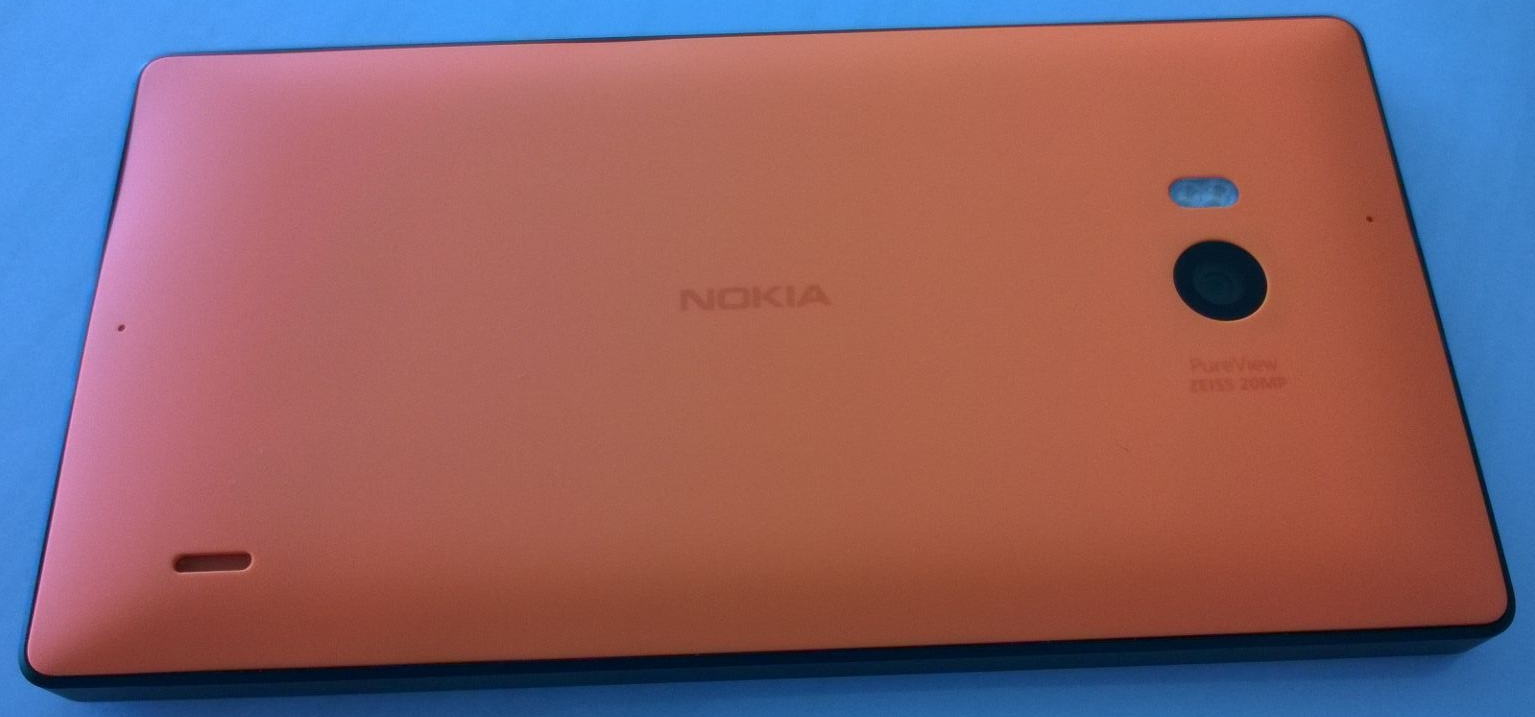

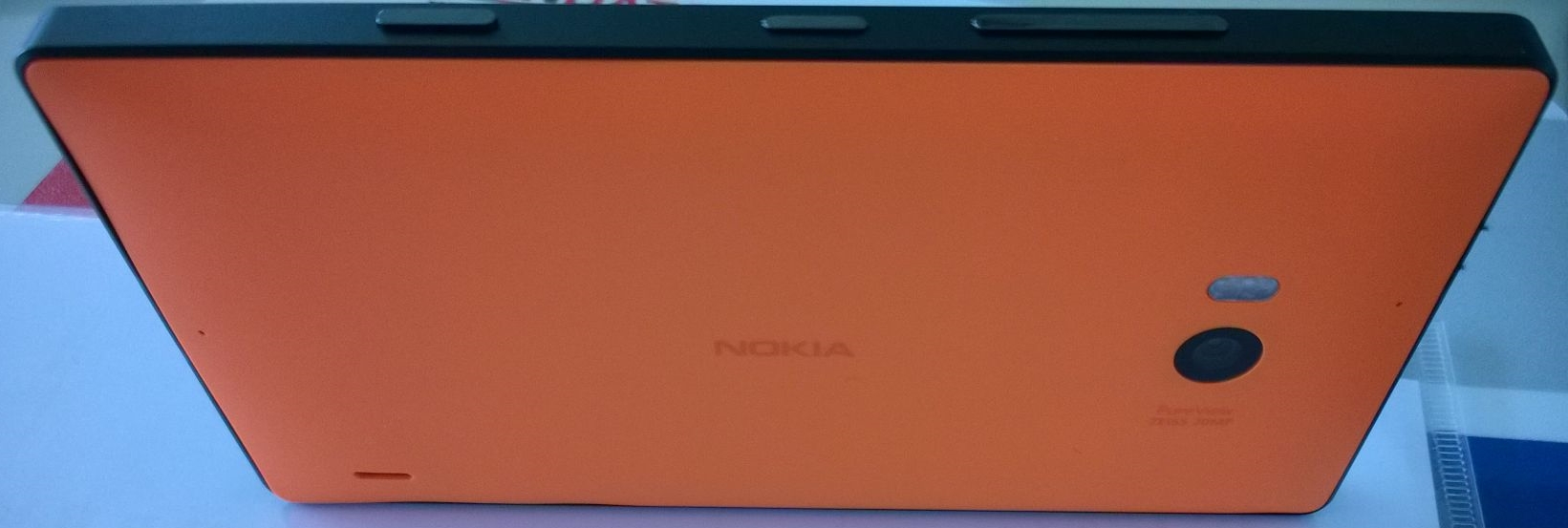

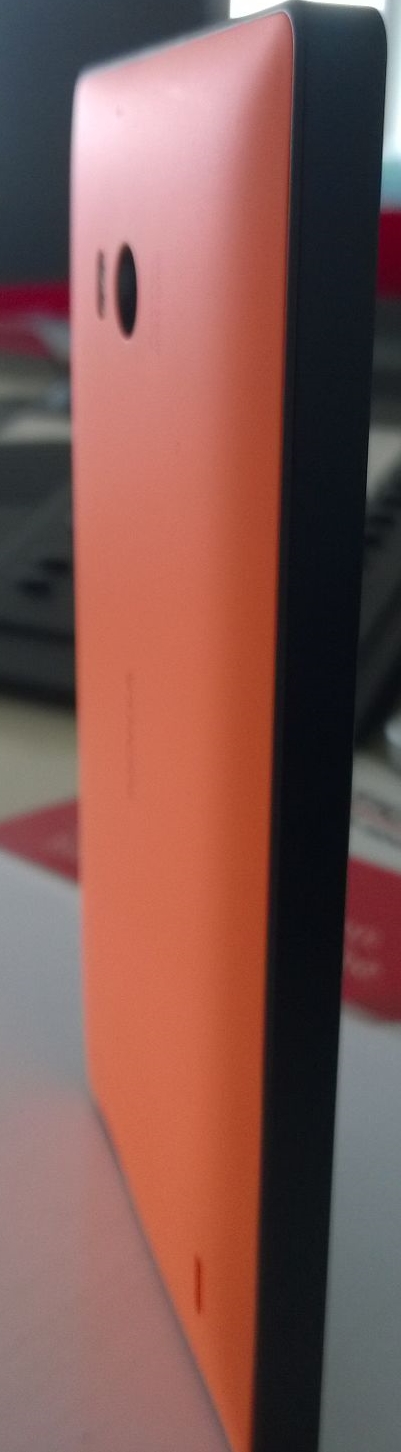

Umbau ist fertig - Mein Traum L930 schwarz/orange.

Im Moment wohl das einzige seiner Art. :)

Ging mit der Anleitung relativ einfach, die Spaltmaße wie hier auf den Fotos zu sehen hab ich mittlerweile auch korrigiert.

Auf dem letzten Bild erkennt man sogar wie grell die Farbe ist. ;)
Anhang 159519Anhang 159520Anhang 159521Anhang 159522

Wie geil sieht bitte dein Umbau aus :D heftig, das sollten die so verkaufen :O
Ist die Induktionsspule mit dem Deckel verklebt ? Da kann man sich doch dann nen größeren Akku rein machen oder ?

War die Ladespule mit verbaut oder hast du die alte nochmal genommen?

Sieht gut aus..

Edit: Da war wohl einer schneller..

Sieht auch gut aus, Orange mit schwarzem Rahmen.


Via Pocketpc.ch iOS App

dann man her die umbauanleitung.... ;-)))

Zitat:

---

Zitat von L1ghT

Wie geil sieht bitte dein Umbau aus :D heftig, das sollten die so verkaufen :O
Ist die Induktionsspule mit dem Deckel verklebt ? Da kann man sich doch dann nen größeren Akku rein machen oder ?

---

Dankeschön!

Die Spule hab ich mit nem Fön erwärmt und rausgeholt.
NFC "Antenne" muss separat geordert werden, die vorhandene ist ziemlich fest verklebt.
Hab also aktuell kein NFC :P

Den Blitz könnt ihr vom alten Cover nehmen.

Anhang 159527Anhang 159528

Wow, Orange mit Schwarz sieht echt toll aus! Schade, dass Nokia nicht die Wahl zwischen schwarzen und silbernen Rahmen lässt.
Grün oder Weiß mit Schwatz sehen bestimmt auch gut aus.

Zitat:

---

Zitat von dominator

Wow, Orange mit Schwarz sieht echt toll aus! Schade, dass Nokia nicht die Wahl zwischen schwarzen und silbernen Rahmen lässt.
Grün oder Weiß mit Schwatz sehen bestimmt auch gut aus.

---

Gefällt mir auch extrem gut,
glaub auch das eine Kombination von Grün und Schwarz gut aussehen würde.

Oder eines mit silbernen Rahmen und schwarzem Backcover. ;)

Sieht fantastisch aus!!!

mein grünes backcover ist gerade angekommen, jetzt versuche ich meinschwarzes runter zu bekommen, habt ihr das auch mit nem saugnapf gemacht wie in der anleitung? habe das gefühl das meiner zu schwach ist, bekomme das schwarze nicht runter.

Geht wohl auch ohne Saugnapf ziemlich leicht. Man soll den SIM-Schacht entfernen. Innen wird einer der Knubbel des Covers sichtbar, welchen man mit einem Gegenstand heraus drücken kann. Dann arbeitet man sich am besten mit dem Nagel ringsherum von oben nach unten und löst die anderen Knubbel.

Hier im Video (Musik gleich ausschalten) https://www.youtube.com/watch?v=lbT6lIjO6X4

Gibt's denn mittlerweile eine Lösung für das NFC Problem? Oder gibt es irgendwo komplettsets bei welchen man nichts vom anderen Cover übernehmen muss?

Vielen dank für den tip. der war gold wert :) habs jetzt gewechselt. Die NFC antenne lies sich auch super mit tauschen, ging sogar leichter ab als die qi spule. wenn ich heut abend dazu komme werde ich mal Fotos von meinem schwarzen mit grünem backcover machen ;) sieht echt fein aus. danke für die anleitung ;)
