Hi,
ich hatte ja schon mal in dem anderen QI Lader Thread angekündigt, dass ich dabei einen Q konformes Ladegerät zu bauen. Das Ding ist nun fertig und funktioniert wunderbar mit meinem Lumia 920. Das Teil arbeitet mit 8V bis 20V am Eingang. Das Teil nimmt während des Ladens ca. 5,0W auf, allerdings weiß ich nicht wieviel da am Lumia ankommt. Der Ladevorgang ging aber gefühlt recht flott über die Bühne.
Anbei mal ein Video:
http://www.youtube.com/watch?v=gF0US...ature=youtu.be
Cheers
Stampede
Ja geil, dann ab damit hinter eine Brodit-Halterung und einen Zigarettenanzünder-Anschluss dran und ich kauf dir eins ab :)
Hallo,
das Teil sollte man direkt im Fahrzeugverwenden können, ist ja für 12V ausgelegt. Die Platine ist 50x50mm groß, die Spule ist 53x53mm.
Der eine Kondensator oben rechts, der so komisch wegsteht, wird noch ersetzt. Damit ist die Platine incl. Bauteile so ca. 6mm hoch.
Leider habe ich das Teil noch handbestücken müssen, was recht lange gedauert hat.
Wie man auf dem Bild sehen konnte, geht das auch noch durch Papier durch, das kleine "Buch" aus dem Video ist 7mm dick.
Grüße
Stampede
Also erstmal ein großes Lob, das ist schon sehr bemerkenswert und sieht kompliziert aus! Eine Laienfrage: wenn man das einfach im Fahrzeug anschließt (z.B. Zündungsplus) - kann dann eh nichts zum Brennen kommen? Ist das "ausgereift" und sicher? Was wird das Teil denn ca. kosten, wenn es fertig ist? Und kannst Du mal testen, wie essich mit anderen Materialen in verschiedenen Stärken verhält? Kunststoff z.B.? Also nochmal: sehr genial, gefällt mir gut!
ich suche so ein günstige Lösung um sie in einer Tischplatte einzubauen, ist das ein Bausatz ? Verkaufst Du das ganze, wenn ja bin ich dabei !!!
Hey Stampede!
Habe mich extra für dich angemeldet. Würdest du den Schaltplan weitergeben? Platine ätzen, löten usw kann ich auch alles selber. Wärst echt der aller beste ;)
Ja den Schaltplan würde ich auch nehmen :-)
Hallo Leute,
Danke für das positive Feedback!
Das kann an die Zündung, oder an den Zigarettenanzünder, der ist ja auch abgesichert. Fürs Fahrzeug wäre es noch sinnvoll eine kleine Spule in Reihe zum Eingang zu schalten. Eine Überspannungsschutzdiode ist auf der Platine schon drauf.Zitat:
Eine Laienfrage: wenn man das einfach im Fahrzeug anschließt (z.B. Zündungsplus) - kann dann eh nichts zum Brennen kommen? Ist das "ausgereift" und sicher?
Das Teil ist sicher, da fängt nix zu brennen an. Sei beruhigt, das ist nicht die erste Schaltung die ich entwickelt habe.
über einen Verkauf bzw. den Preis habe ich mir noch keine Gedanken gemacht, das Teil läuft ja erst seit gestern. Ich muss die ganzen Positionen mal aufaddieren.Zitat:
Was wird das Teil denn ca. kosten, wenn es fertig ist?
Das kleine "Buch" aus dem Video war 7mm Papier. Ein Geodreieck dazwischen ist auch kein Problem. Ich habe es auch schon geschafft, bei sehr exakter Positionierung durch eine DVD Hülle hindurch zu laden, aber das ist nur so mäßig zuverlässig. Holz habe ich keines hier, ich werde aber berichten wenn ich welches in die Hände kriege.Zitat:
Und kannst Du mal testen, wie essich mit anderen Materialen in verschiedenen Stärken verhält?
Die QI Spezifikation sieht maximale Abstände von ca. 5mm vor, das sollte also ein grober Richtwert sein.
Ich nehme nicht an, dass du die Platine selber ätzen kannst. Das ist eine 4 Lagen Platine, das muss man professionell fertigen. Mit dem Schaltplan muss ich mal schauen. Viele der ICs (soeziell die Leistungs-MOSFETs und der Ladecontroller) sind nur sinnvoll mit Heißluft zu löten.Zitat:
Habe mich extra für dich angemeldet. Würdest du den Schaltplan weitergeben? Platine ätzen, löten usw kann ich auch alles selber.
Wie gesagt, preislich muss ich noch gucken. Aber was klar ist: Einzelstücke sind teuer. Interessant wird es erst ab 25 oder besser 50 Stück.Zitat:
ich suche so ein günstige Lösung um sie in einer Tischplatte einzubauen, ist das ein Bausatz ?
Hier nochmal ein Bild der Platine:
Anhang 121212

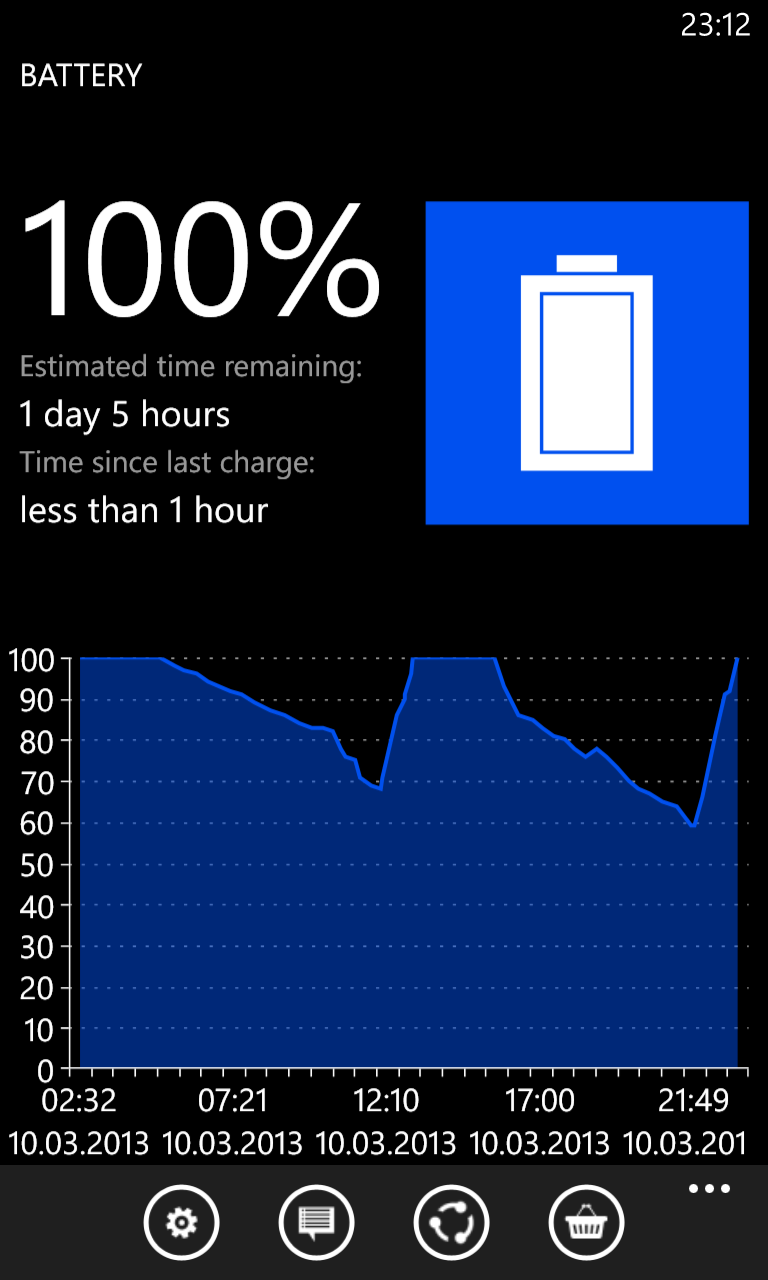

Was mich natürlich noch interessiert hat, ist wie sich meine Schaltung im Vergleich mit der DT 910 von Nokia schlägt. Habe mal einen Screenshot von der Battery App gemacht. Die erste Ladung war mit meiner Schaltung, die zweite mit der DT 910. Die Steigung erscheint identisch, es schein also als ob meine "Station" genauso schnell läd wie die von Nokia. Das war soweit auch mein subjektives Empfinden. Ich werde den Test mal von komplett leer nach komplett voll wiederholen, die 25% Ladung ist mir noch nicht genau genug um die These zu untermauern.
Anhang 121213
Grüße
Stampede
Respekt! Das ist ja wirklich super Arbeit und sieht auch schön aus. Bin gespant auf die weiteren Messungen und den "Verkaufspreis" ;)
Bedeutet also wenn sich hier mehr als 25 kann finden würdest du es "produzieren" lassen? Ich wäre auch daran interessiert. Würde es mir gern im Auto in die mittelkonsole einbauen.
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
Hi, ich finds auch super und wäre evtl. auch bei einem kauf dabei.
Wie sieht es aus mit Ladestopp wenn das Phone voll ist usw? Hast du die QI Spezifikation voll umgesetzt? Hab zwar ein Grundwissen von Elektronik, Hochfrequenztechnik.. aber hätte das so nicht professionell nicht hinbekommen - bin schon sehr positiv überrascht.
Hallo,

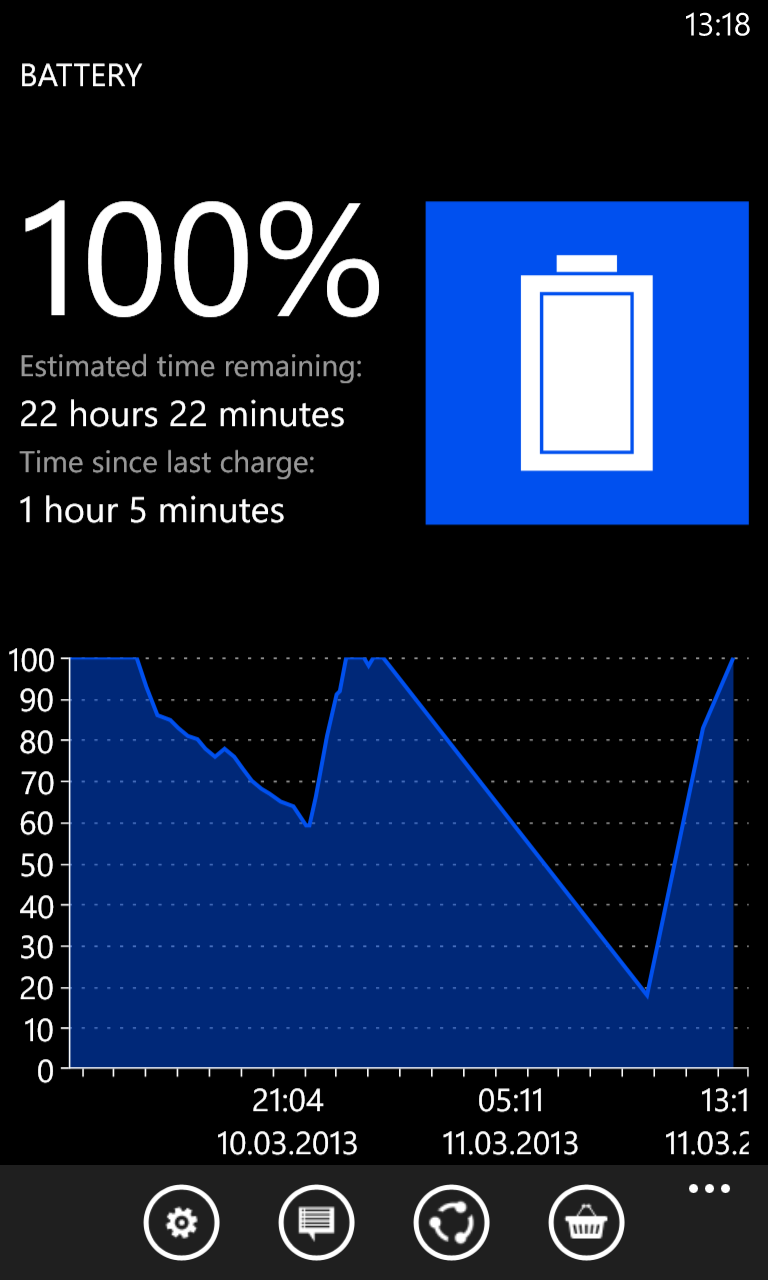

Habe nochmal mit meinem Lader geladen, die Geschwindigkeit passt. Wäre es vielleicht möglich, dass einer ne Vergleichsmessung mit dem DT 910 macht? Leider ist dieses Batteryprogramm totaler Müll, man kann einfach nicht erkennen was genau die Einheiten auf der x-Achse sind. Ich denke, es sind Stunden. D.h. 80% Aufladung hat ungefähr 2,5 Stunden gedauert, habe vergessen die Uhr zu stellen :)
Anhang 121242
Ja. Die Schaltung nutzt einen Chip von Texas Instruments, der die Spezifikation WPC 1.1 voll umsetzt. Das bedeutet Laden, Erkennen wenn der Akku voll ist, Detektion von metallischen Objekten, Möglichkeit der Ladung über USB.Zitat:
Wie sieht es aus mit Ladestopp wenn das Phone voll ist usw? Hast du die QI Spezifikation voll umgesetzt?
Link
So in der Art. Bei Elektronik sind die Mengenrabatte das entscheinde. Der CHips fürs Laden kostet einzeln 7€, ab 100 weniger als die Hälfte. Wie immer, die Menge machts!Zitat:
Bedeutet also wenn sich hier mehr als 25 kann finden würdest du es "produzieren" lassen?
Cheers
Stampede
Klingt ja gut.....dann hoffe ich mal das sich hier mehr als 25leite finden. Würde mich sehr darüber freuen.
Mit der kostenlosen PocketPC.ch App von meinem RM-821_eu_euro2_248 aus geschrieben.
je nach Preis wäre ich mit 2-3 Stück dabei!
Find ich sehr interessant. Vielleicht könntest du ja auch eins mit nem Gehäuse oder Kissen oder was auch immer drum herum anbieten. Also das Grundmodell so wie oben für Leute die selber was basteln wollen und dann ein zwei fertige Modelle (die nicht so nach Kabelsalat aussehen :D).
Mach am besten eine Umfrage hier.
Ich finde so etwas immer wieder stark.
*Mein Respekt*
ich bin auch interessiert. sehr cooles Projekt :)
Je nach Preis würde ich auch zwei nehmen.
Sent from my RM-821_eu_euro2_206 using Board Express
Wär wohl auch dabei, aber wird wohl alles eine Sache des Preises sein.
Denke da sollte unser Stampede erstmal in Ruhe durchkalkulieren und überlegen ob er sich das auch antun möchte :D Immerhin muss er die Teile dann auch einpacken und verschicken. :)
Hallo,
das Einpacken und Verschicken ist nicht das Problem. Das "produzieren lassen" ist ein 100 Mal größerer Aufwand. Da müssen Fertigungsdaten, Stücklisten, etc. generiert werden. Die muss die PCBs fertigen lassen, die Bauteile ordern etc.
Das aktuelle Problem ist die Sendespule. Die sind wegen der speziellen Litze und der Ferritplatte drunter sau teuer. Bedeutet ca. 6,50€ bis 7€ ab 100 Stück. Bin mal am schauen ob man in Asien was günsteres findet.
Was seid ihr denn bereit zu zahlen?
Cheers
Stampede
Ich wäre ebenso interessiert, allerdings müsste es für mich auch "fertig" sein, da ich zwei absolut Linke Hände hab ;-)
