Selbstgemachter Makrozoom beim SGS2

Wer kennt das nicht? Man möchte eine Nahaufnahme mit den 8MP der SGS2-Kamera machen aber die physikalischen Gesetze stellen sich einem in den Weg. Oder Kurz: Das Samsung Galaxy S2 hat keinen Makro-zoom (wie auch bei der extrem flachen Bauweise).

In der c't Hardware Hacks wurde gezeigt, wie man sich einen Makro-zoom selbst basteln kann. Ich habe das mal nachgebaut, um zu schauen, wie schwer die Prozedur in der Realität ist.

Da mir das recht gut gelungen ist, wollte ich der Community auch mal was zurückgeben und habe eine kleine Anleitung verfasst.

Ihr braucht:

• einen alten DVD-Brenner (Es muss laut CT ein DVD Brenner sein. Hat wohl was mit der Linse zutun)
• einen großen Kreuzschraubendreher (um den Brenner aufzuschrauben)
• einen kleinen Kreuzschraubendreher (um die kleinen Bauteile zu entfernen)
• einen kleinen Schlitzschraubendreher (zum zum Herausbrechen geklebter Teile)
• entschlossene, aber Kontrollierte Gewalt (zum Herausbrechen geklebter Teile)
• Irgendwas zum fixieren der Linse (zB Tesa-Film)

Ich spare mir an der Stelle mal die Anleitung, wie ihr das DVD-Laufwerk aufmacht. Die oben genannten Werkzeuge sollten euch eine Hilfe sein. Entscheidend ist das:
Anhang 81633

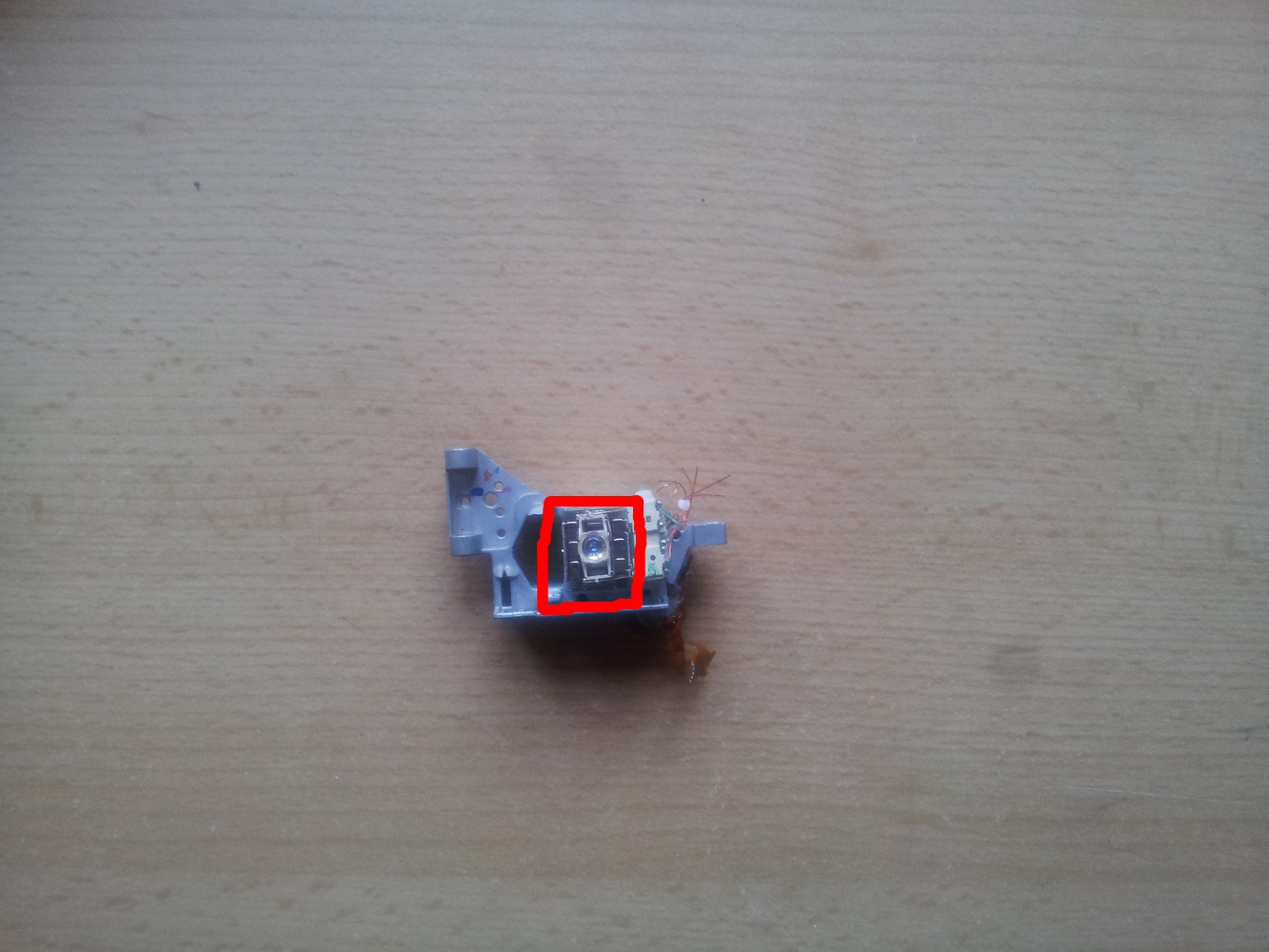

Das ist das Lesemodul mit dem Lesekopf des DVD-Laufwerks (Rot). Unter diesem Kopf steckt eine Linse, die ihr braucht. Wie der Lesekopf befestigt ist, kann variieren. Bei mir war er geklebt. Also einen Schlitz mit dem Schlitzschraubendreher suchen und Vorsichtig hebeln.
Anhang 81634

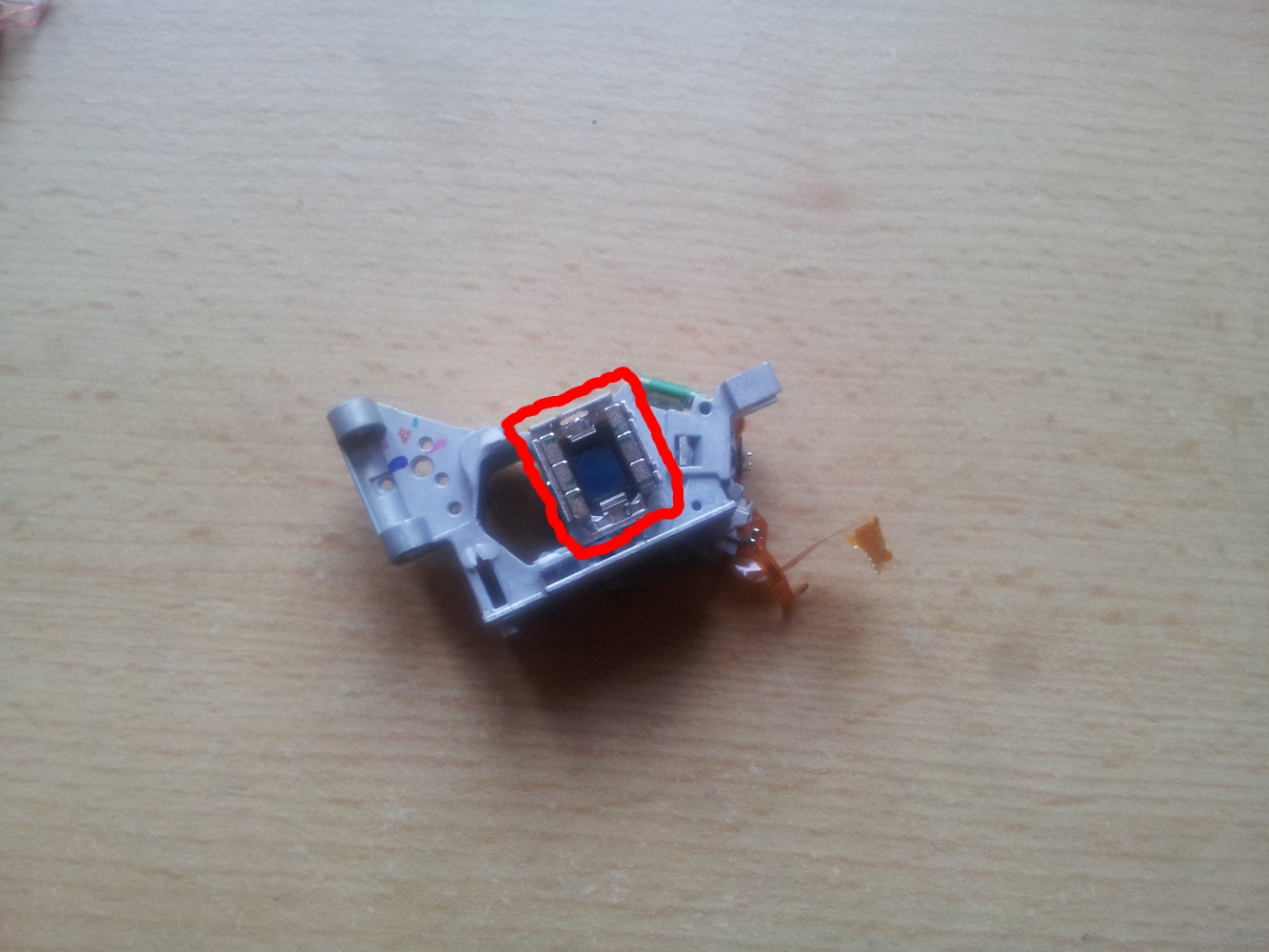

Unter dem Lesekopf sieht man schon die Wertvolle Linse. Sie ist das Blaue in der Mitte des Quadrats. Spätestens ab diesem Moment solltet ihr auf Sauberkeit achten!
Anhang 81635

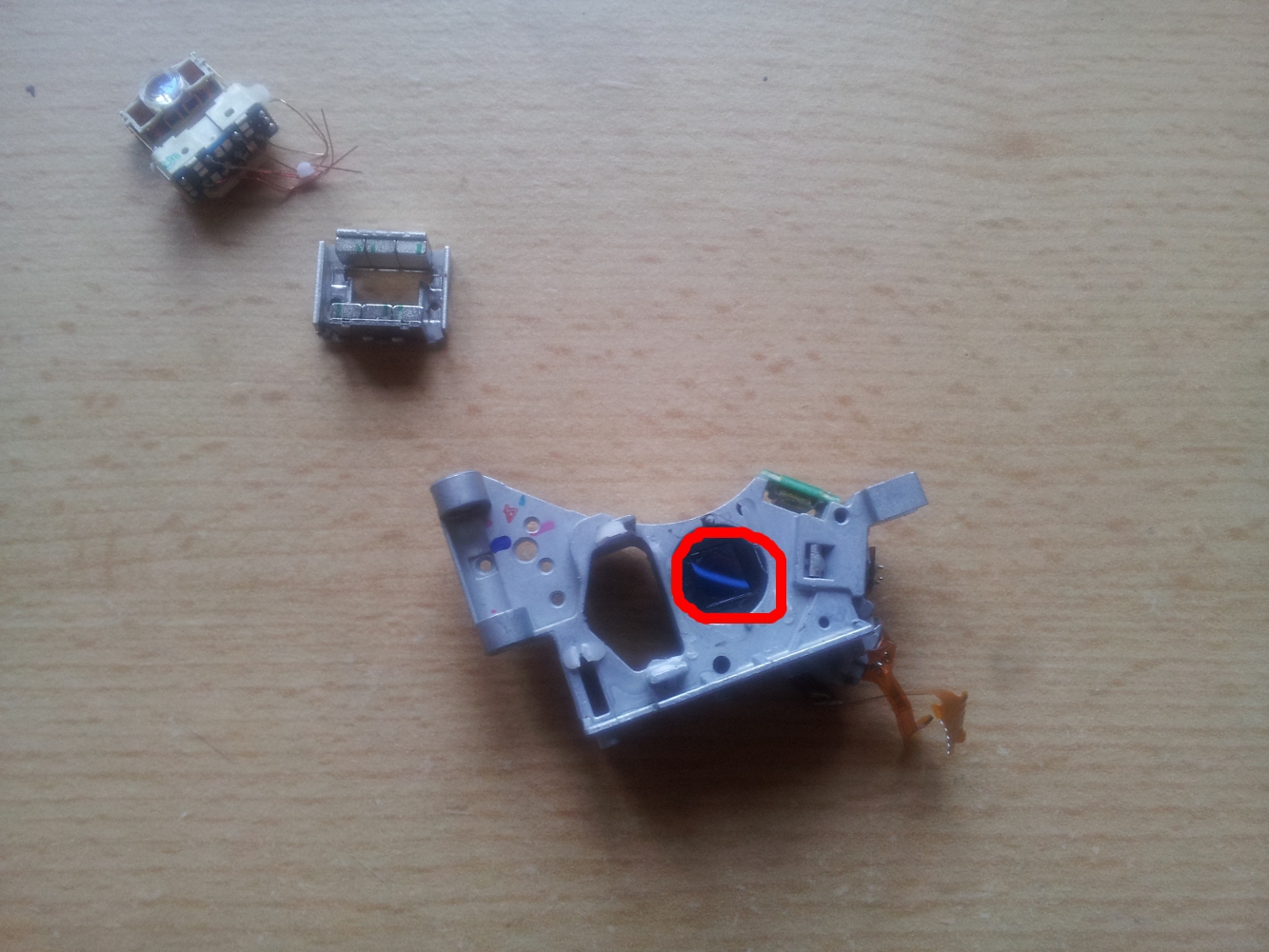

Entfernt ihr die Ummantelung, liegt die Linse in einer kleinen Fassung. Seid vorsichtig, denn bei mir war die Ummantelung magnetisch. Ihr könntet also ungewollte Bewegungen machen.
Anhang 81636

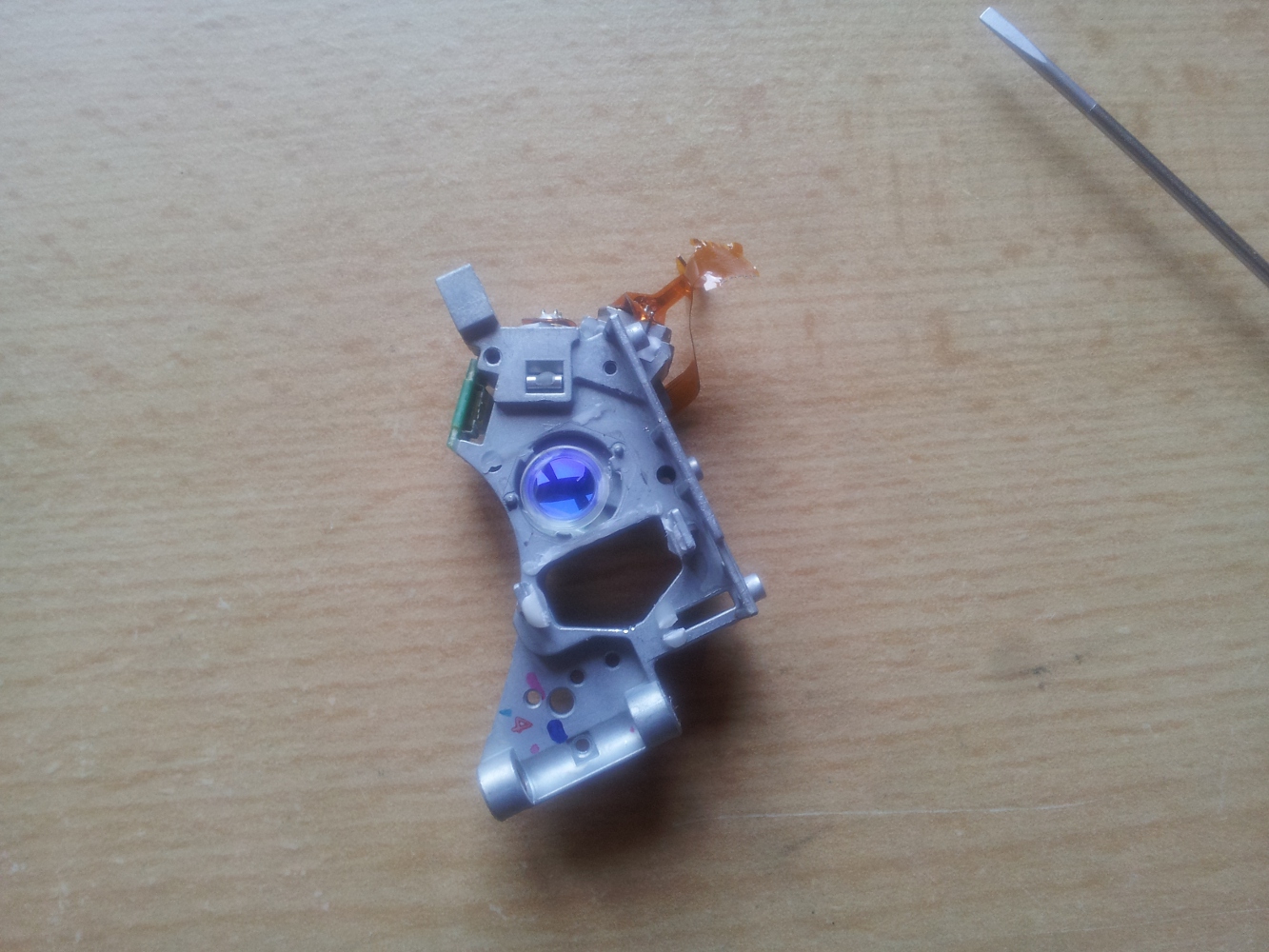

Geschafft die Linse liegt frei! Ein letztes mal könnt ihr euch die Schönheit der optischen Lesetechnik anschauen, bevor ihr sie zweckentfremdet.

Anhang 81637
Ihr könnt, wie ich, schon mal testen, ob die Linse zoomt. Das hört sich blöd an aber laut c't ist nicht jede Linse geeignet.
Fixiert die Linse nun vorsichtig und staubfrei an eurem Telefon. Ich habe das mit Tesafilm gemacht. Nicht elegant und total schmutzig aber das ist ja nur die Tutorial-Linse für euch :cool:

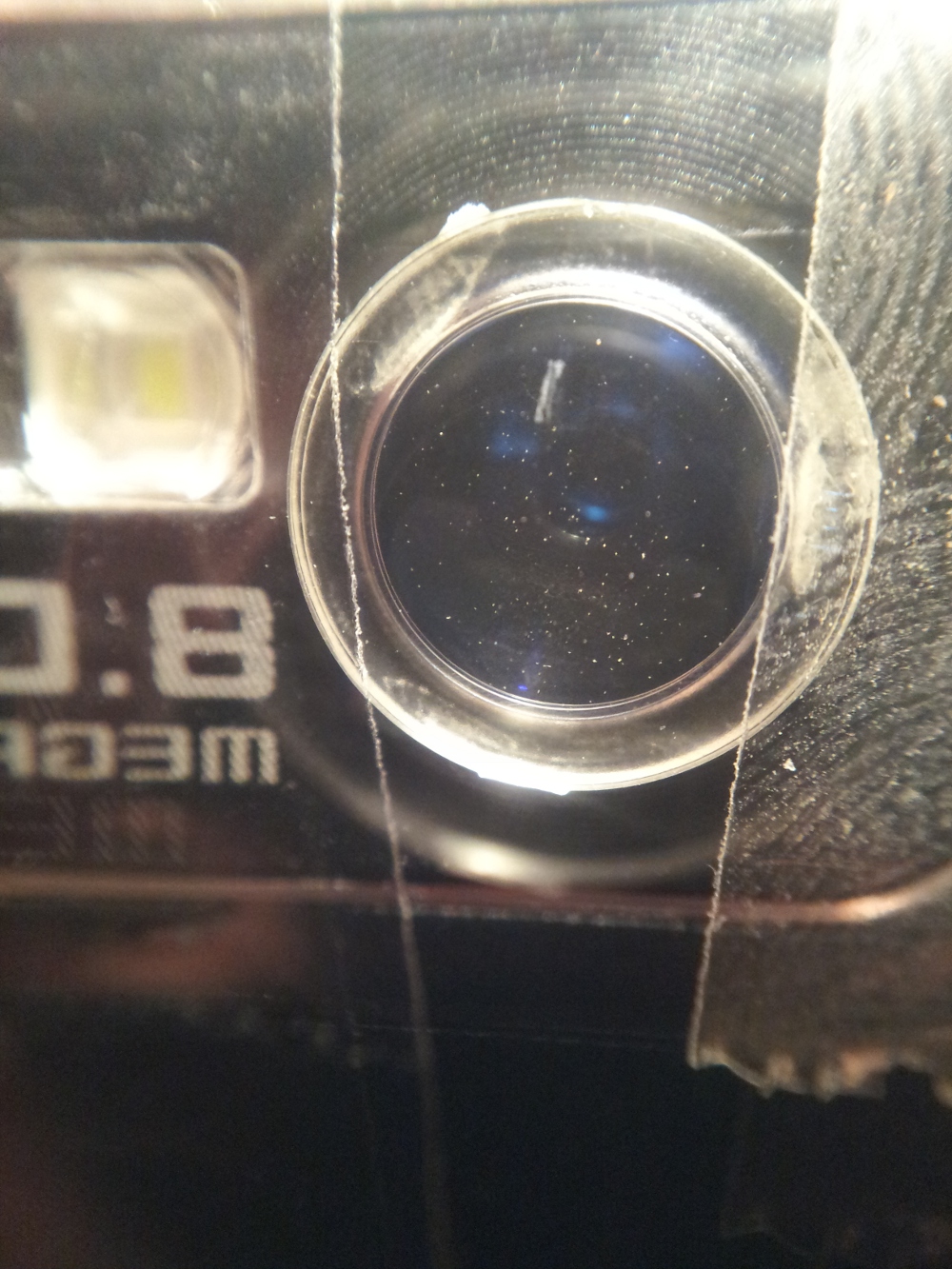

Das ganze sieht, schnell gemacht dann so aus.
Anhang 81639
Das ist ein Bild vor dem Spiegel also ist das schon eine Makro-Aufnahme. Man kann gut sehen, wo die Schmutzpartikel zwischen Linse und der Telefon-Linse liegen und sogar Teile meines Fingerabdrucks auf dem Tesafilm :D.

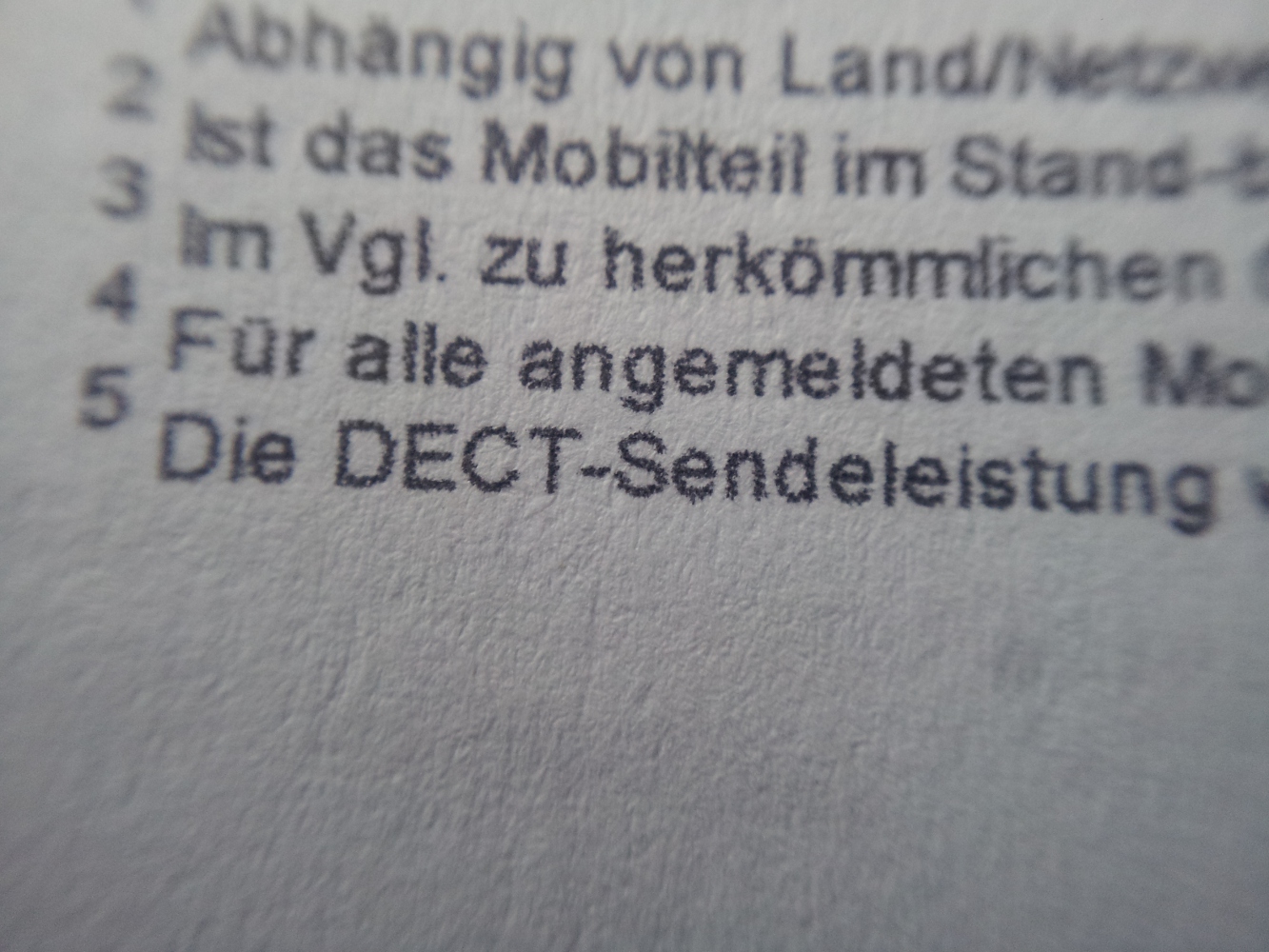

Als Abschlussbild habe ich mal das Kleingedruckte Fotografiert. Man sieht schön die Struktur des Papiers.

Anhang 81638

Wie ihr die Linse engültig befestigt, ist euch überlassen. Ich werde mir mal heute abend wsa überlegen...


Falls ihr Fragen habt, oder die Bilde keine gute Auflösung haben, könnt ihr euch ja melden.


Vielen Dank

DBS
