Hallo zusammen.da mein arc mehrere male zu boden gefallen ist,hat meine frontschale paar risse drin.habe nun ersatztteile bestellt nur fehlt die anleitung wie ich das frontcover wechsle.hat da jemand ne ahnung?lg
Druckbare Version
Hallo zusammen.da mein arc mehrere male zu boden gefallen ist,hat meine frontschale paar risse drin.habe nun ersatztteile bestellt nur fehlt die anleitung wie ich das frontcover wechsle.hat da jemand ne ahnung?lg
Servus,
habe das gleiche Problem mit dem Arc meiner Frau. Ist in einer Schutzhülle auf einen Steinboden gefallen, leider hats dabei genau das linke obere Eck erwischt. Habe mir daraufhin Mittel- und Frontcover in der Bucht bestellt. Mittelcover tauschen geht ja noch ohne Anleitung. Ans Frontcover habe ich mich aber noch nicht getraut, da man dafür dann die ganze Elektronik zerlegen muss, inkl. aller Antennen und Kabel.
Weiß vielleicht irgendeiner von euch, wie Display und Frontcover miteinander verbunden sind? Verklebt? Oder nur irgendwie zusammengeklickt (was natürlich super wäre...)?
MfG,
zwerg77
Hallo zwerg...is shon ein sheiss bin seit gestern nur am studiern und am.probiern aber keine chance...das display is bei mir ok nur das frontcover kackt mich so an!lg
Das Display ist bei mir auch unbeschädigt. Leider finde ich aber auch beim Austauschcover (den Ersatzteil also) keinen Anhaltspunkt, wie das Display am Frontcover fixiert ist. Irgendwie befürchte ich aber, das die beiden miteinander verklebt sind, was einen Austausch eher unmöglich machen würde. :(
Hat dein Austauschcover auch eine transparente Folie mit so einer komischen Lasche, welche am Displayrahmen fixiert ist?
die sind nicht verklebt... nur gesteckt... ich denke mal das display wird vom rahmen einfach durch den druck gehalten...
genaueres könnte Obertoni sagen wenn er den Thread hier liest :D
Ja die folie is bei mir auch drauf...das kannste wegnehmen dort gehört dan das display hin aber wie gesagt zu schwierig weiss nich wie ich es öffnen soll.
Das wäre ja super! Nur das mit dem Druck ist mir nicht klar...das Display sitzt ja außen am Frontcover, sollte somit irgendwie von hinten fixiert sein. Allerdings sind mir beim Zerlegen keine "Haltepunkte", Laschen oder Ähnliches aufgefallen...Zitat:
Zitat von the_black_dragon
Also mal PM an Obertoni ;)
Wie weit hast du es denn schon geöffnet? Hast du den Mittelrahmen (das verchromete Plastikteil) schon mal abgebaut?Zitat:
Zitat von lej.eli
Ne nich mal das kapier ich nich...und du haste das shonmal abgebaut?
Ich kann später Fotos vom getauschten Mittelrahmen machen. Da sieht man die Haltepunkte schön...
Das Frontcover und das Display/Touchscreen sind miteinander verklebt. Und zwar hält ein doppelseitiger Klebestreifen die beiden Teile zusammen.
Das zerlegen von Front und Display ist eine heikle Sache beim arc. Ich arbeite jeden Tag mit dem Gerät, und doch kommt es hin und wieder vor, dass ich ein Display zerbreche beim Ausbau.
Aber wenn ihr es trotzdem versuchen wollt hier ein paar Fotos:
jetzt fehlen nurnoch die fotos :D
Hey toni erstmals danke für deibe antwort...zweitens kannste shritt für shritt beshreiben wie das ungefähr geht?hab nähmlich keine lust 200/300€ zu bezahlen für den austaush!lg
Fotos und Ableitung kommen gleich; -)
Sent from my LT15i using Tapatalk

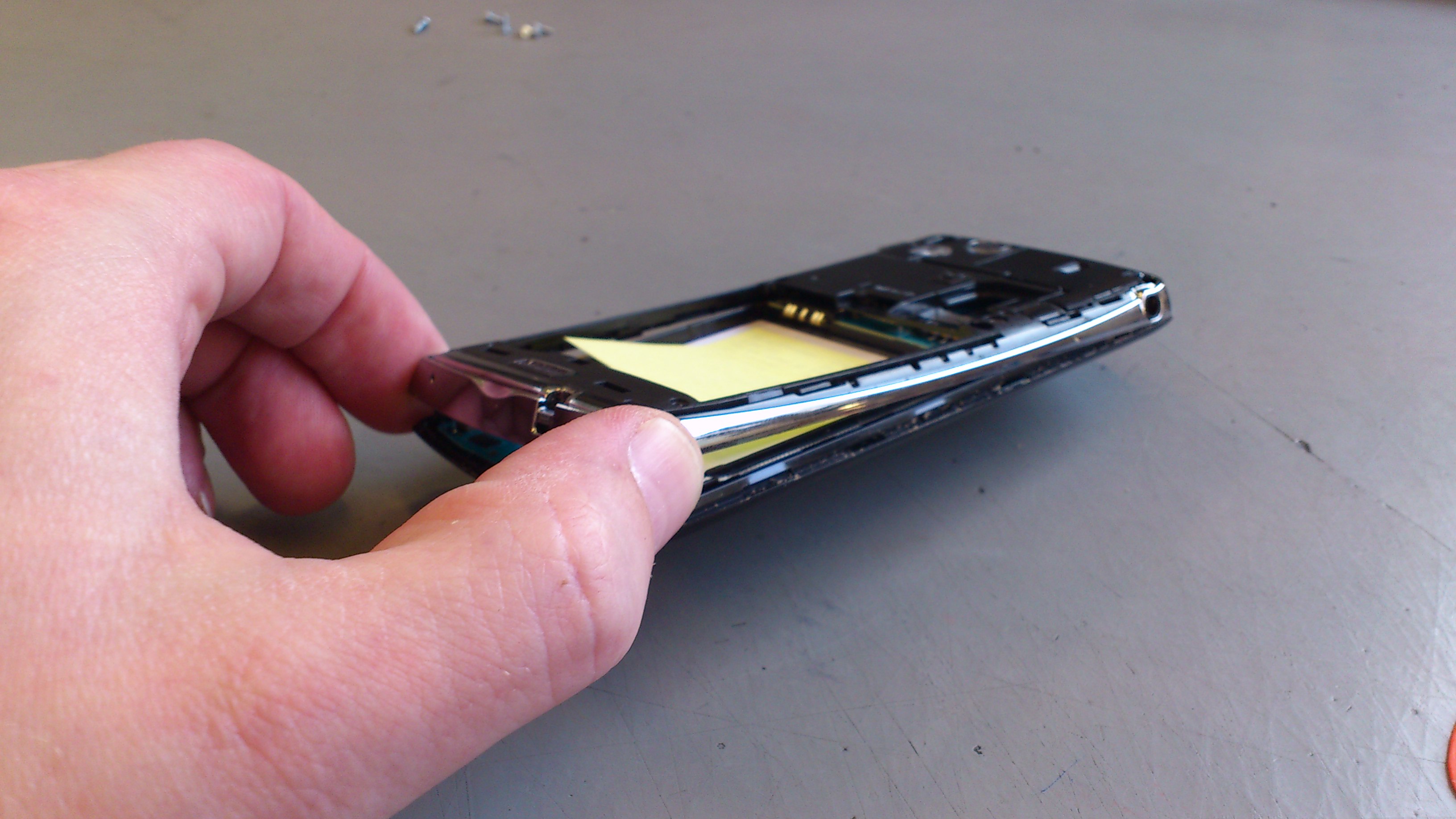

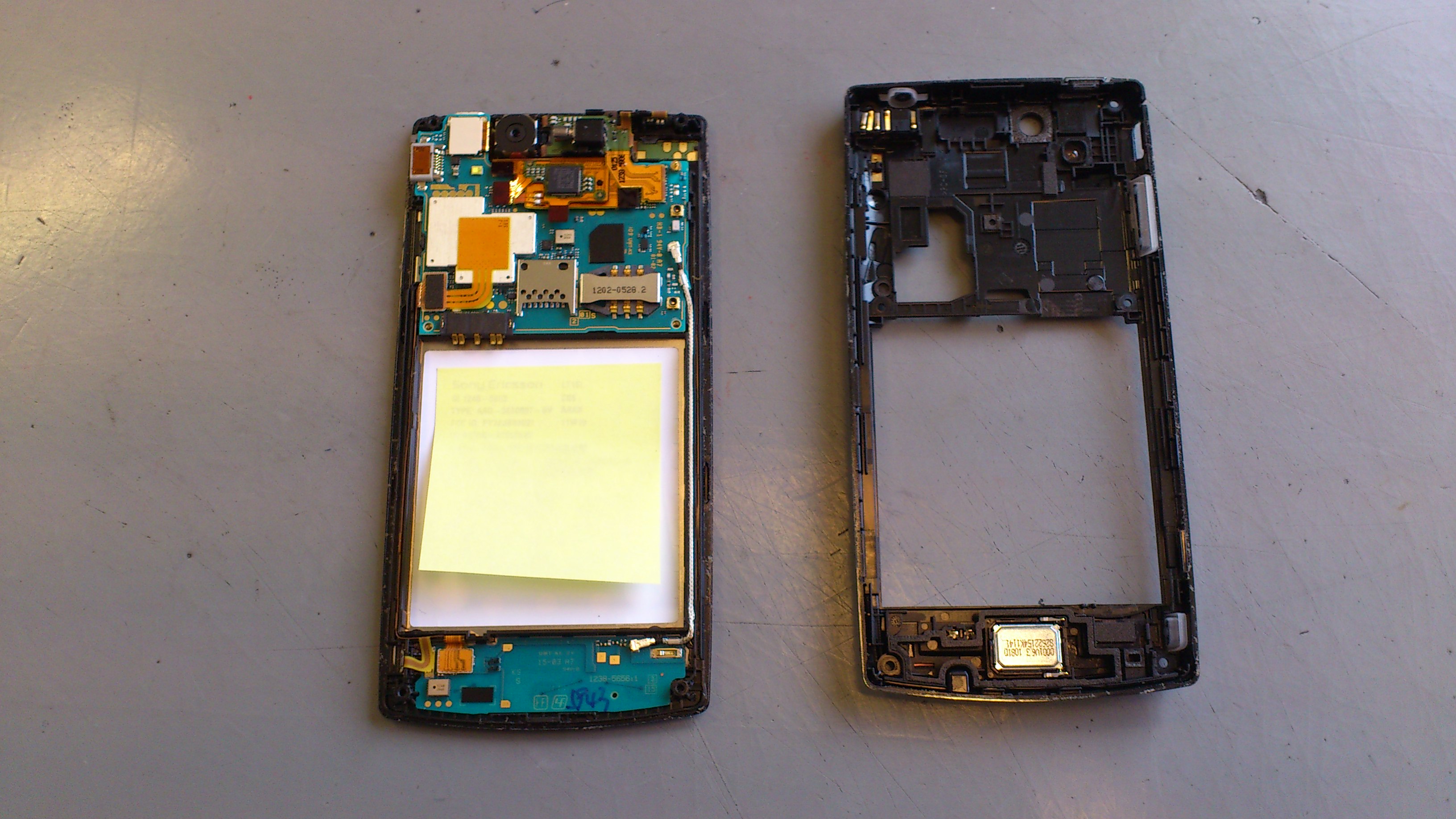

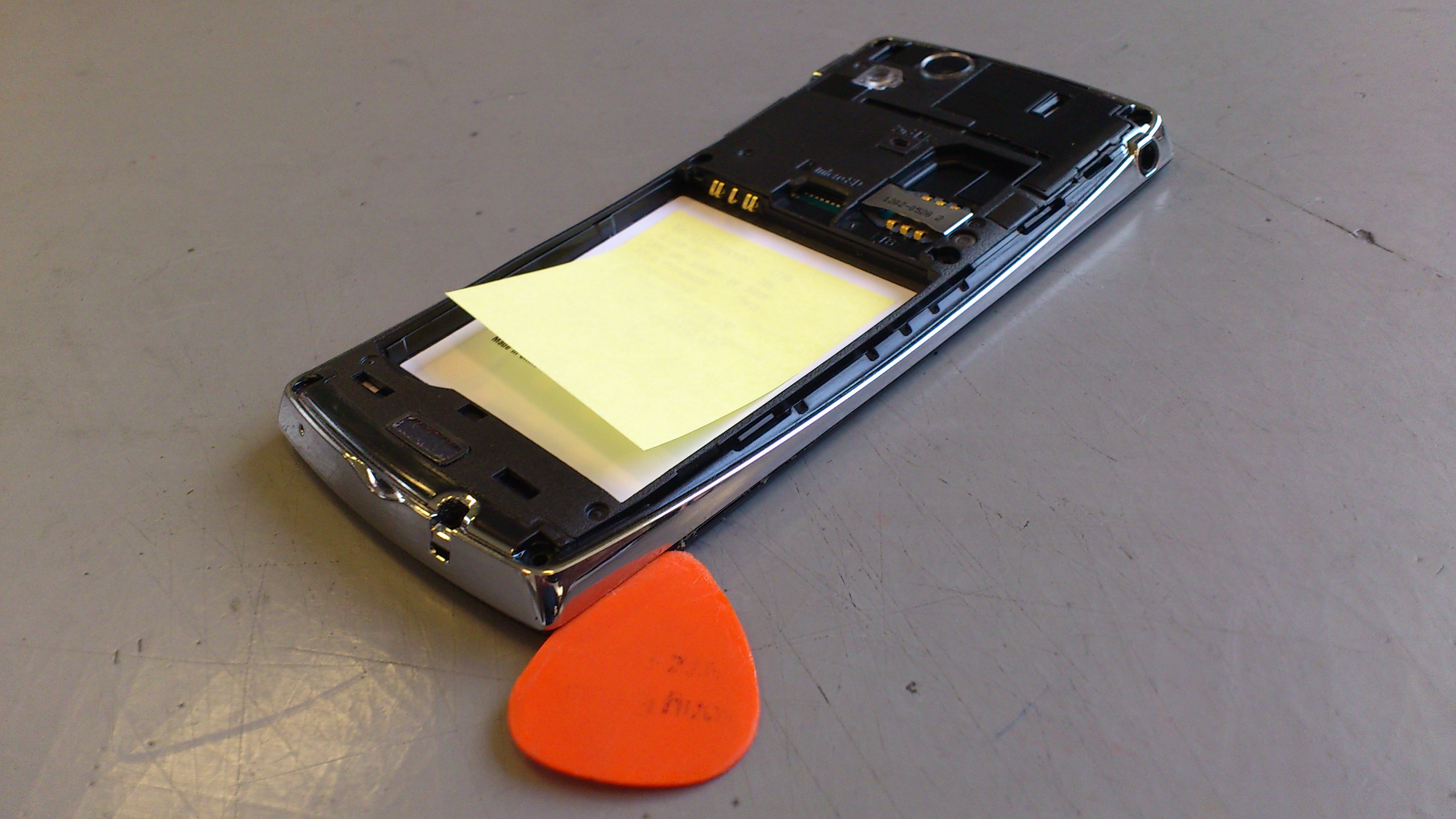

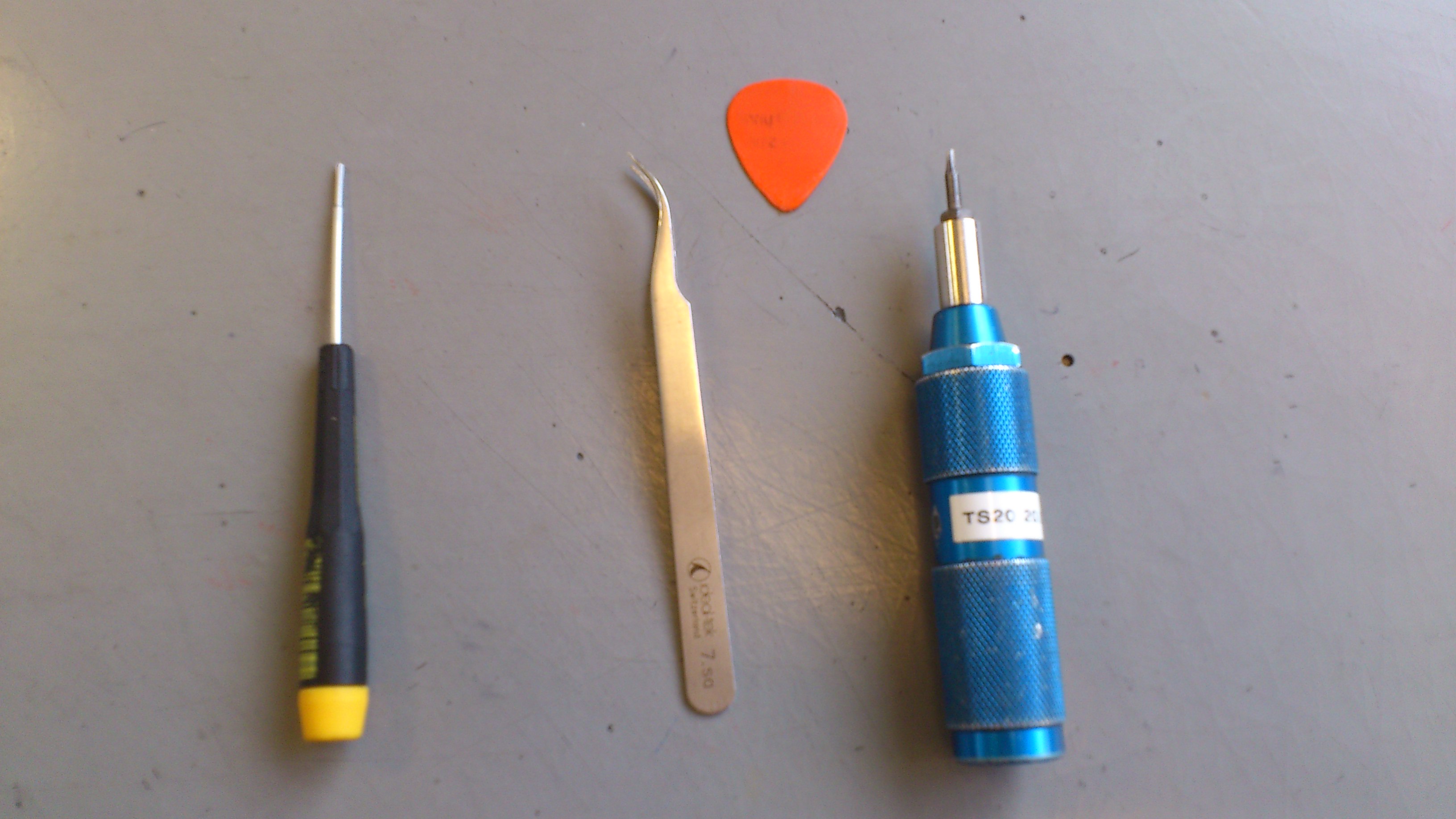

1. sechs Schrauben (vier Torx, zwei Kreuzschliz) lösen. Backcover vom Frame trennen, dazu ein Plektrum oder angespitzte Kreditkarte verwenden. Links, Rechts und unten die Schnappverschlüsse mit dem Plektrum lösen, dann Backcover einfach abziehen

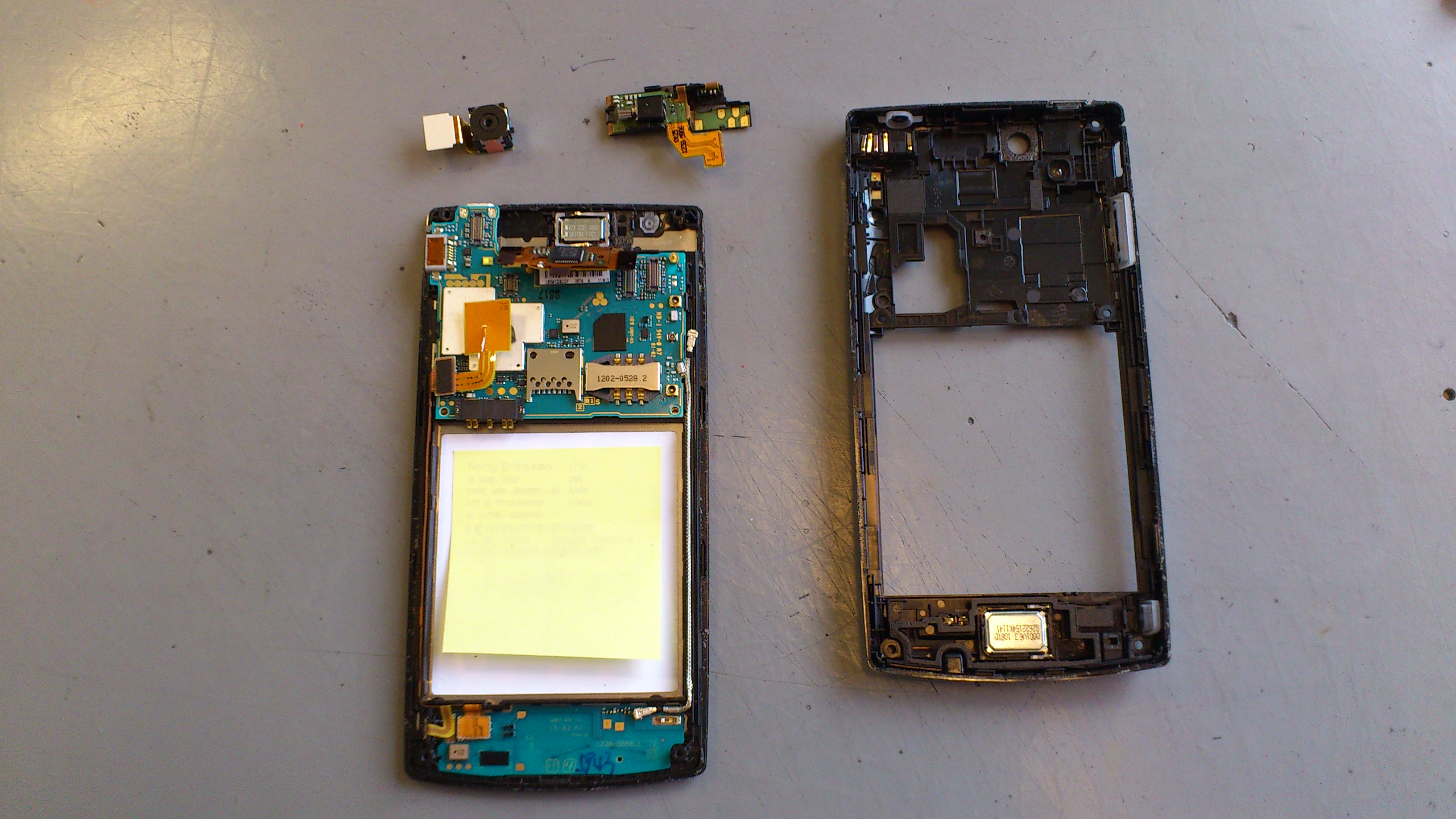

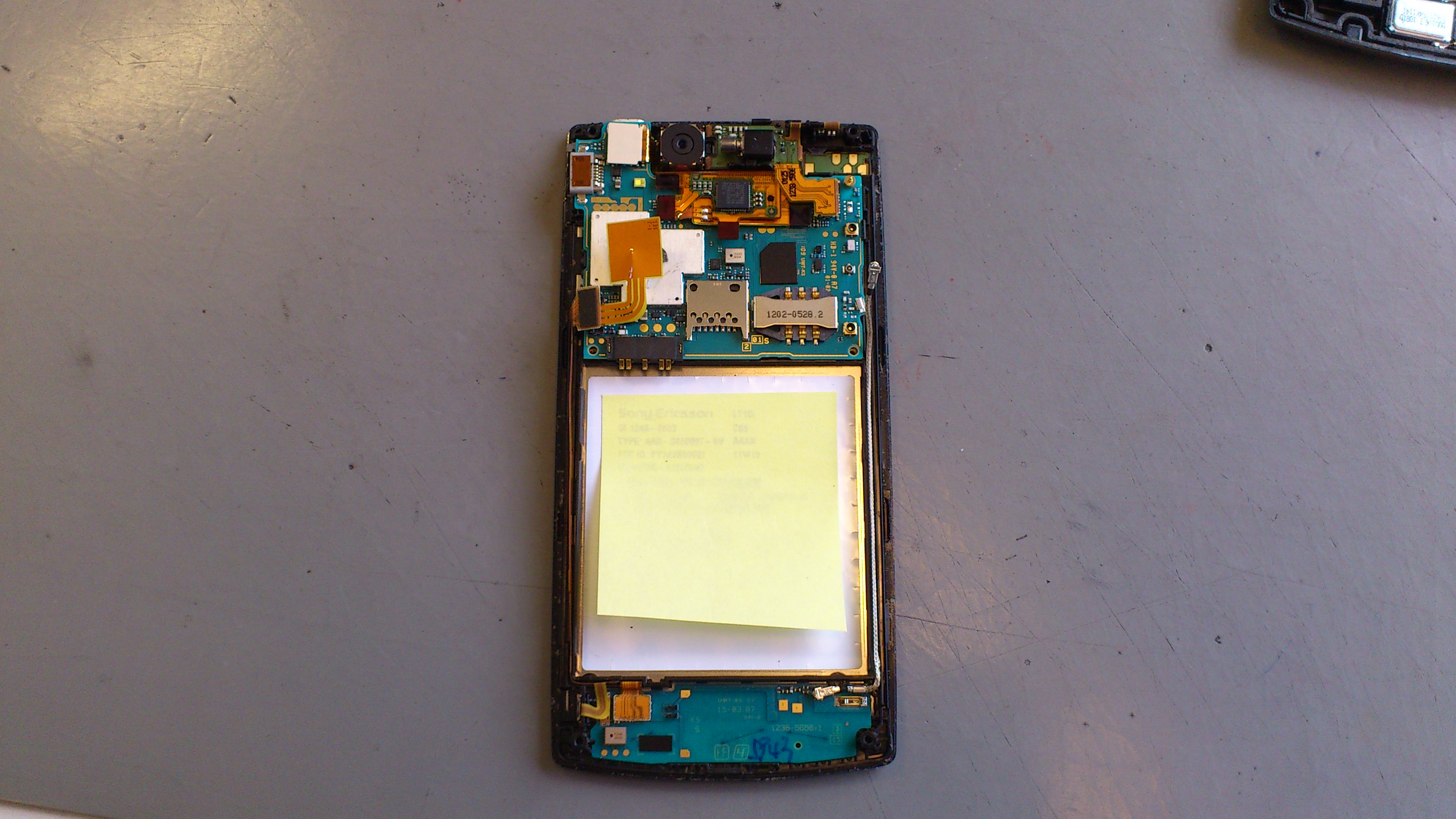

2. Alle Peripherie entfernen (Kamera, Vibi und Sensoren, Antennekabel, Display-Connector, Touchscreen-Connector, Flex-Connector). Vorsichtig mit Fingernagel abmachen.
3. Print entfernen. Mit etwas Hebelwirkung vom Micro-USB-Connector her heraus hebeln.

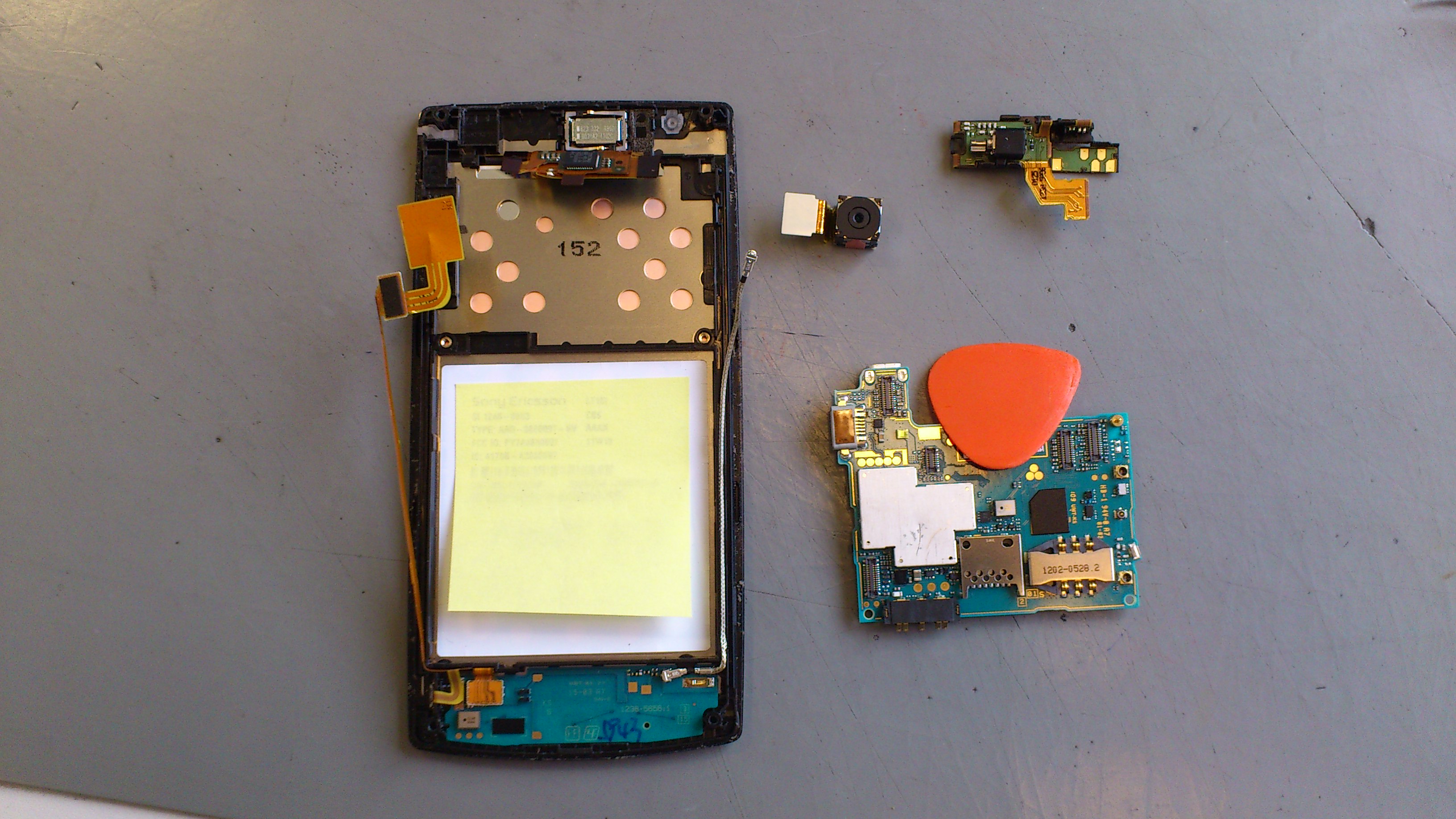

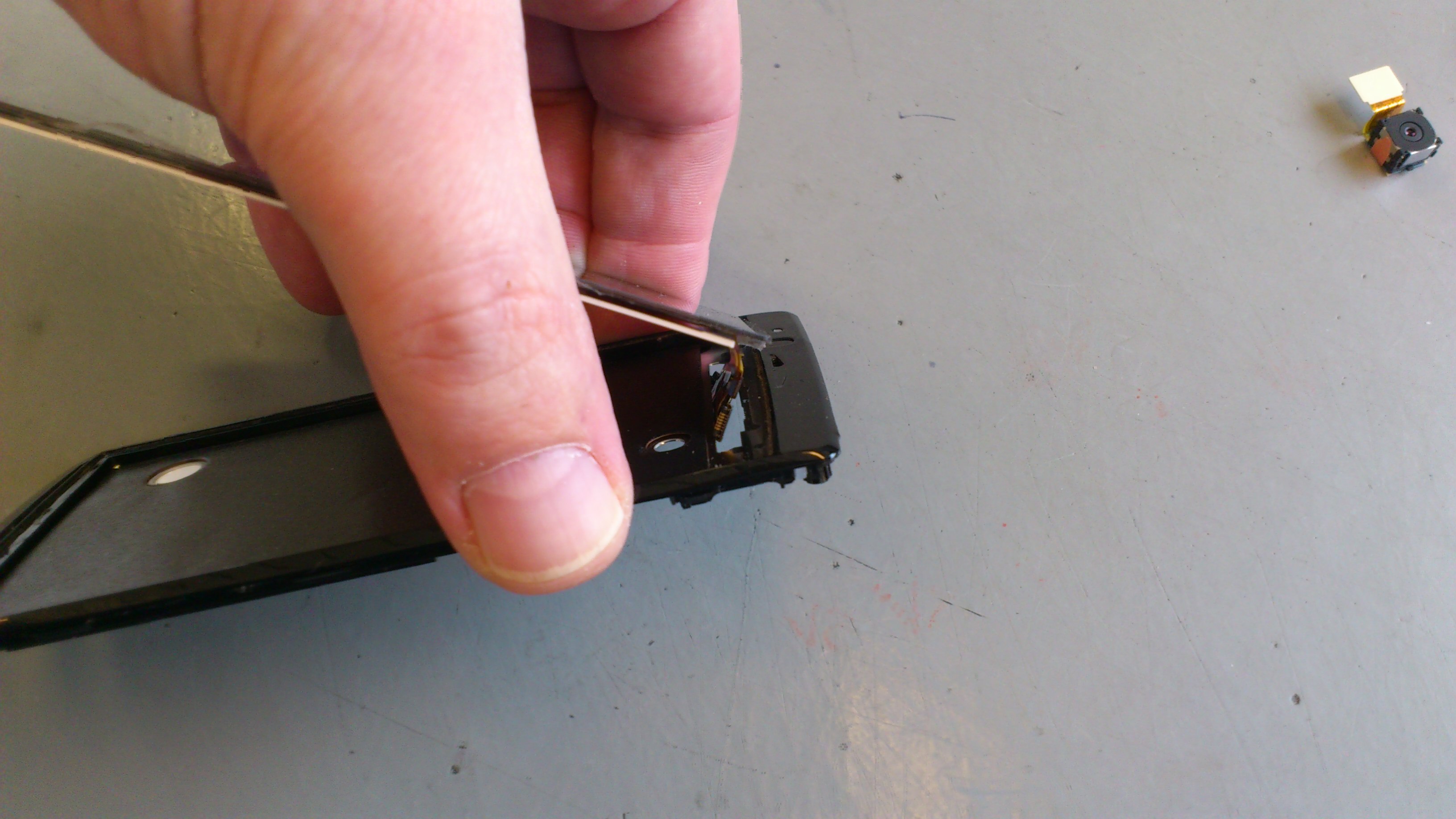

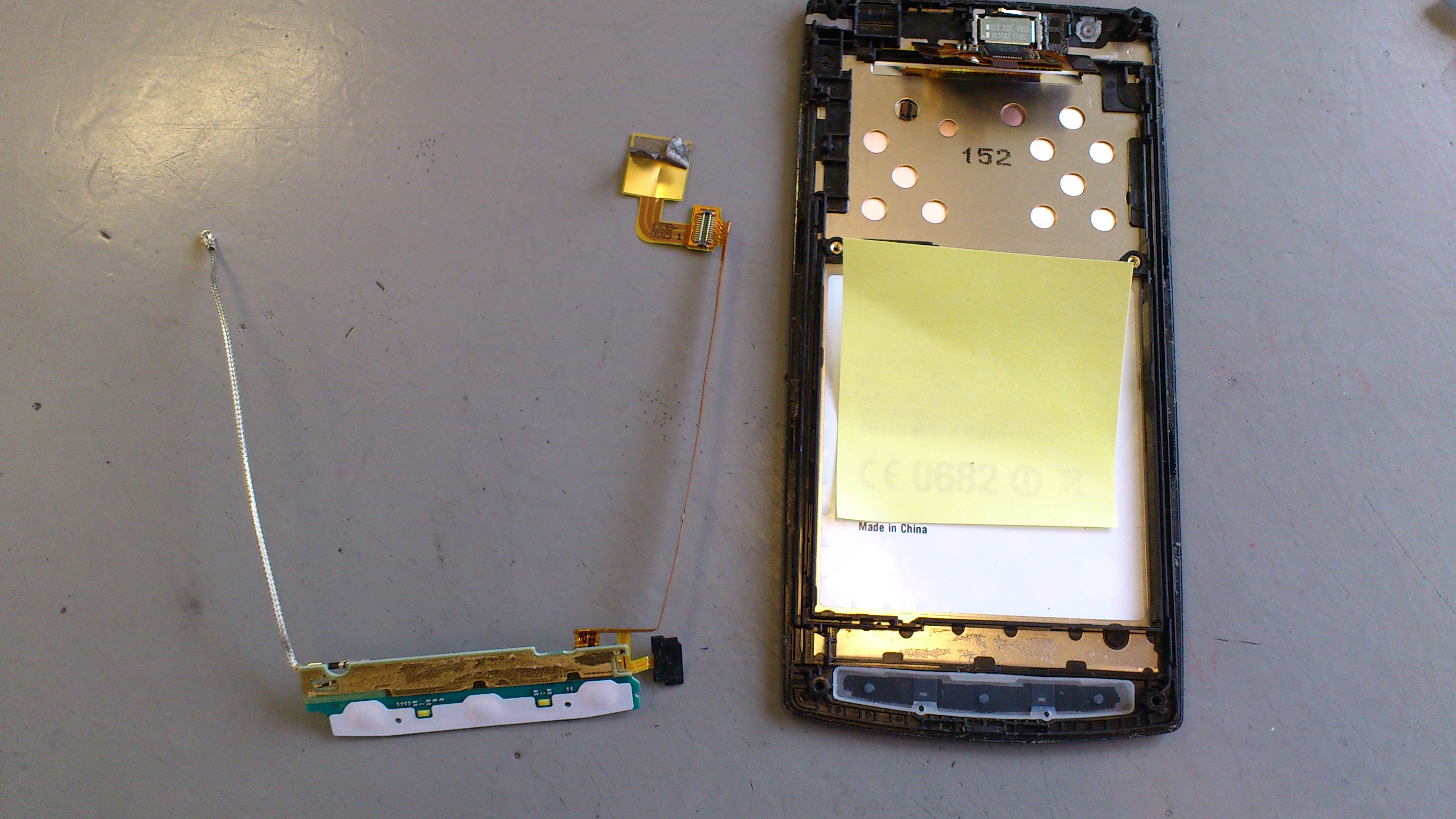

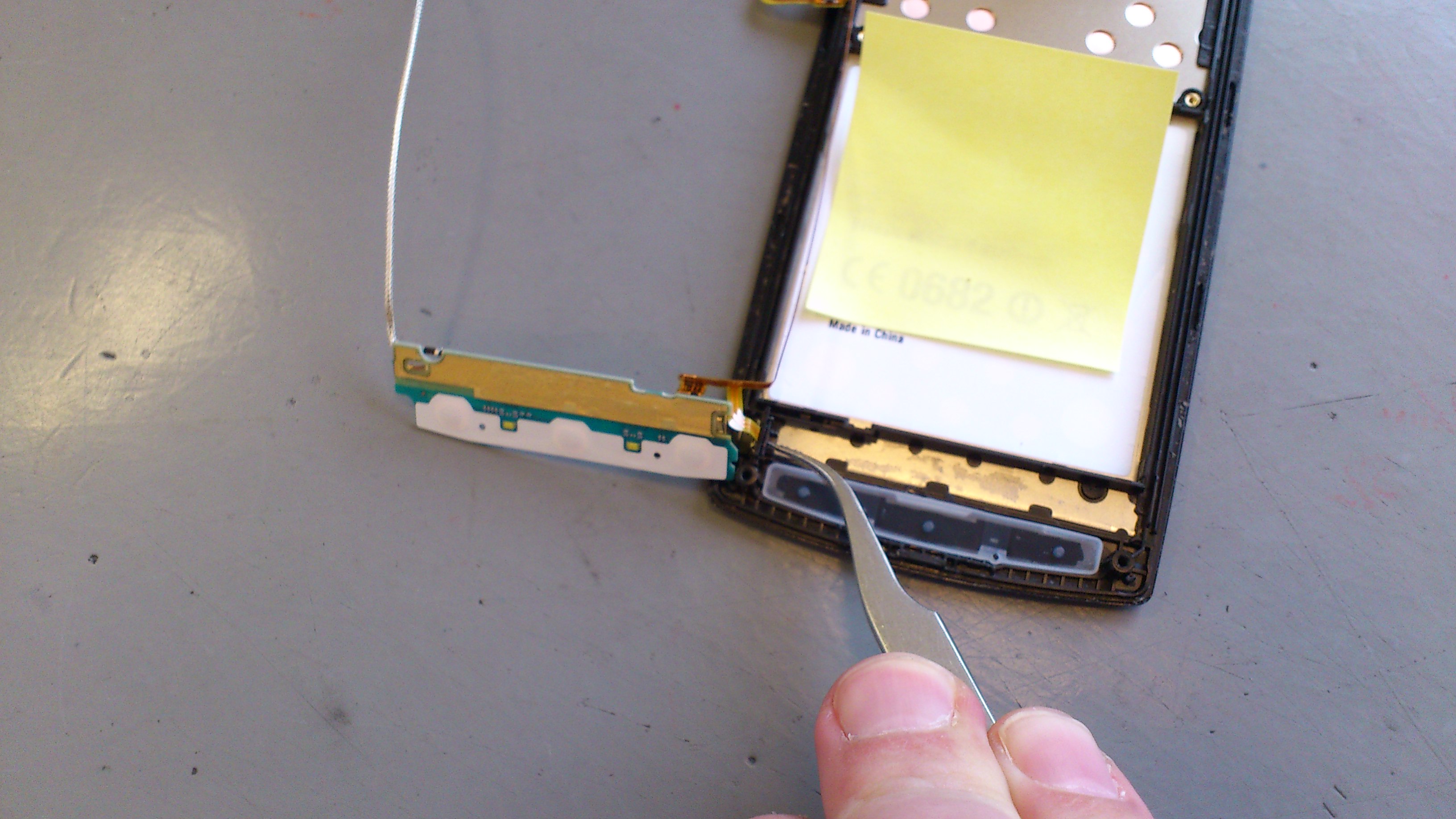

4. Navi-Board entfernen. Mit Plektrum den Doppelseitigen kleber unter Naviboard lösen. Beim Plektrum einführen aufpassen, dass keine Bauteile unter dem Board beschädigt werden. Dann Navi-Board mitsamt Doppelseitigem Kleber entfernen. Beim Kamera-Switch ist ein Widerhaken, diesen mit Pinzette zuerst leicht reindrücken, und dann Kamera-Switch mit dem ganzen Flex entfernen.

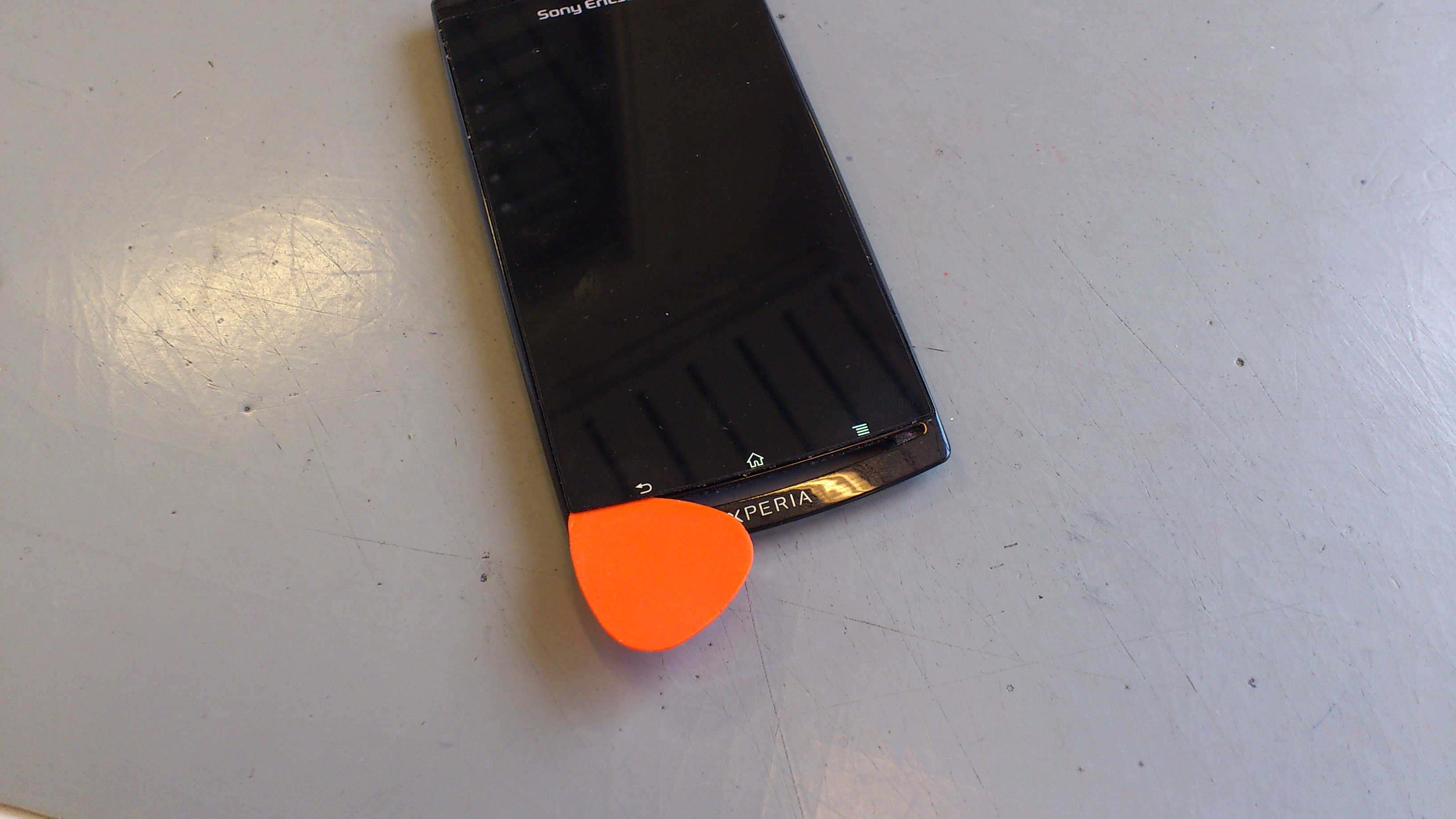

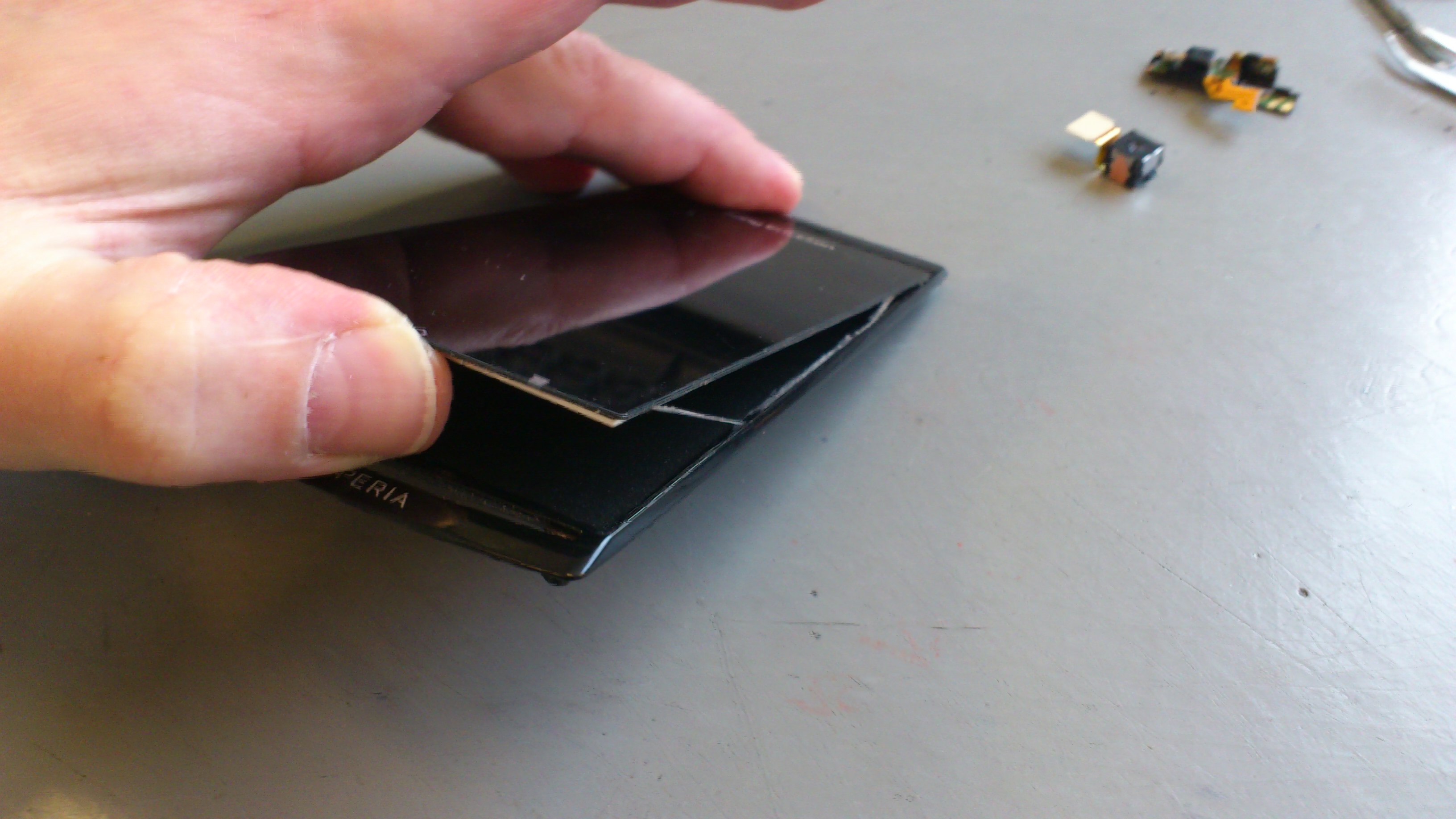

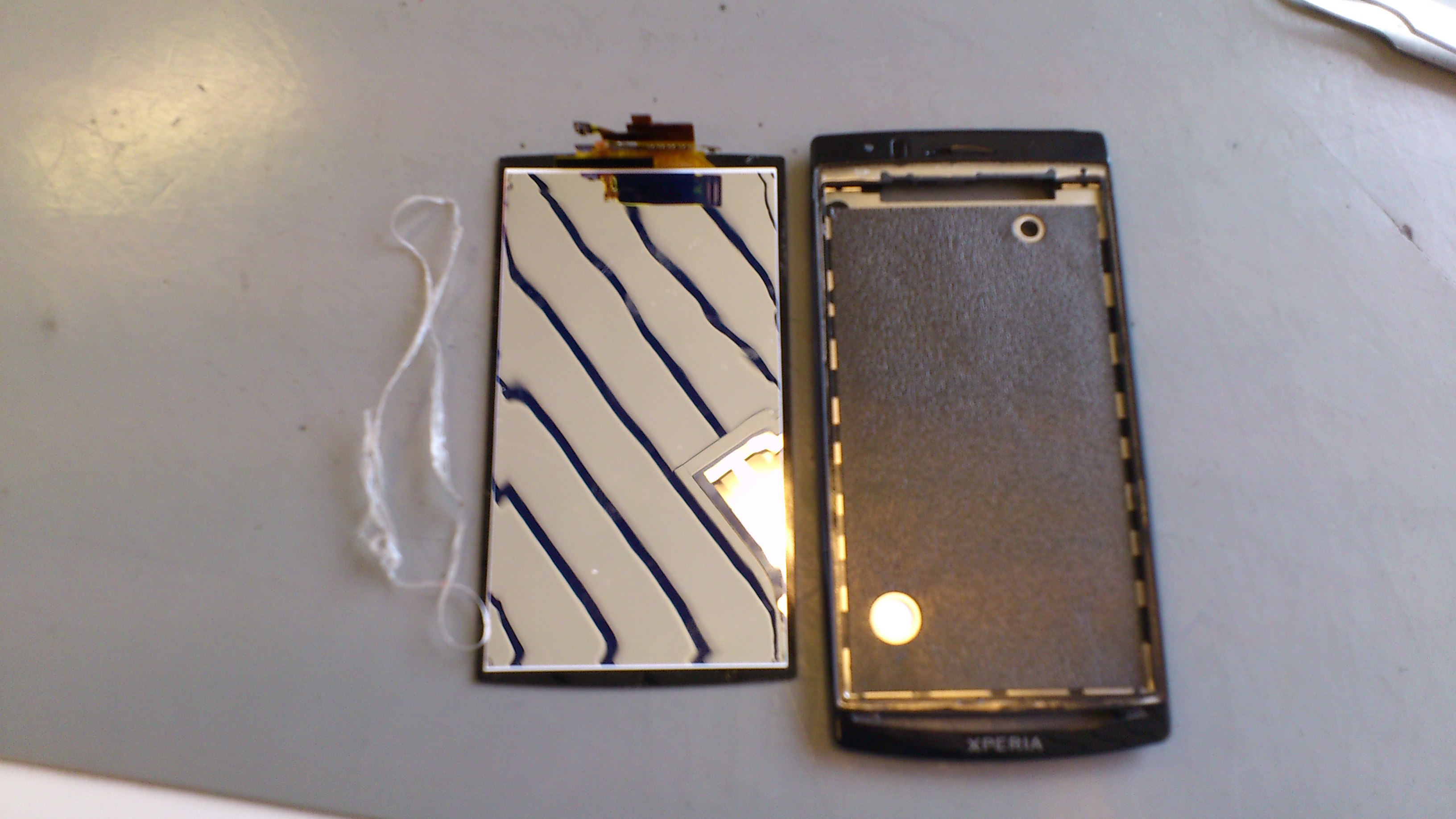

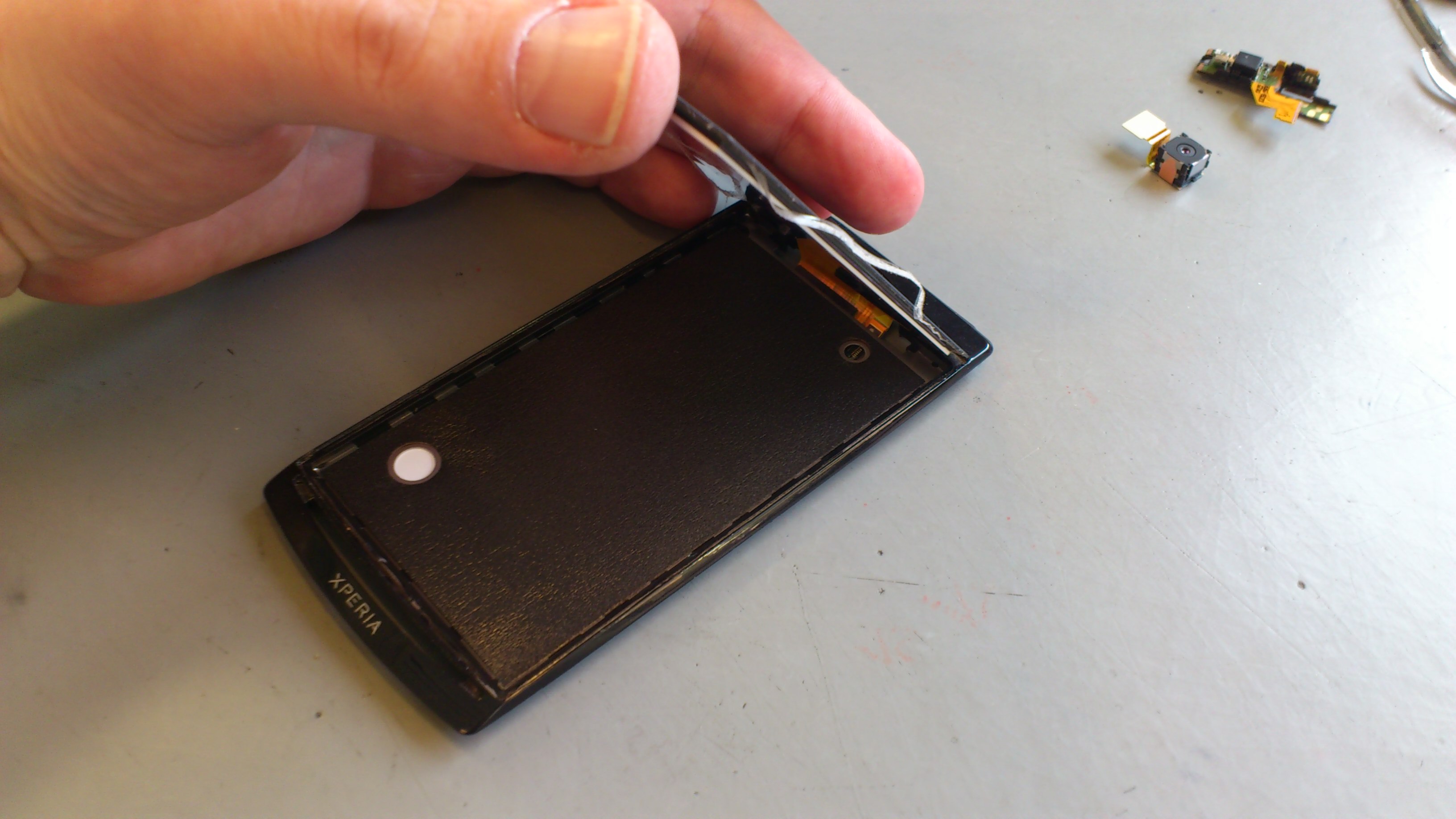

5. Display/Touchscreen von Front trennen. Vorsichtig (wirklich vorsichtig) Plektrum zwischen Front und Display schieben (nicht mehr als 2mm bis 5mm, sonst wird Display und Touch getrennt). Ein bis zweimal rundherum fahren um den Kleber zu lösen. Dann Display/Touchscreen von unten her heraushebeln (mit unten meine ich von den Navi-Tasten her, nicht von der Rückseite). Auf die Flex und Connectoren aufpassen, damit diese nicht beschädigt werden. Bei der ganzen Aktion Display niemals vom Touch trennen sonst gibts Flecken und Schatten im Display.
Anhang 78775Anhang 78776Anhang 78777
Anhang 78778Anhang 78779Anhang 78780Anhang 78781Anhang 78782Anhang 78783Anhang 78784Anhang 78785Anhang 78786Anhang 78787Anhang 78788Anhang 78789Anhang 78790
Du bist der beste!!!ich dank dir...habs in 25min hingekrigt hehe!super anleitung danke
Hallo Obertoni, danke für die ausführliche Beschreibung, echt super!!! Im Netz ist nämlich sonst nix zu finden...
Eine letzte Frage noch:
Gibt es eine Möglichkeit, den IMEI-Aufkleber unbeschädigt ins neue Frontcover zu übertragen?
Das CoreUnit Lable wirst du nicht wechseln können.
Du kannst versuchen den Kleber mit einem Föhn zu erwärmen und dann versuchen das Label abzuziehen.
Aber in der Regel klappt sowas nicht, da die Labels an den Seiten perforiert sind und beim wegnehmen zerstört wird. Sorry.
Sent from my LT15i using Tapatalk
ne frage, da meins direkt aufs display gefallen is, ist das cover zwar ok, aber hald das display gebrochen. wenn ich es richtig sehe, kann ich beim displaytausch die schrtitte auf den bilder 7 - 11 lassen, oder versteh ichs falsch, ich muss hald hinten die kabel verbindung vom display lösen und dann das display vorne rauslösen?
Danke Marco
Hallo Marco,
hast du dein Display erfolgreich getauscht? Kann man die Schritte weglassen?
Bei mir ist durch einen Sturz auch nur das Display kaputt, ich hab mir bereits ein Neues bestellt.
Gruß
Torsten
