Review: QNAP QSW-L3205-1C4T managed 10 GbE Switch im Test
0 Kommentare
Ethernet-Switches sind unerlässliche Geräte. Bei den heutigen Anforderungen an Durchsatz und Funktionen tun es einfache Hubs nicht mehr. Es muss dann schon ein Switching Hub sein, der über Features wie QoS und VLAN verfügt. Wir haben uns den neuesten Zuwachs von QNAP im Netzwerk-Sortiment genauer angeschaut, den QNAP QSW-L3205-1C4T Multi-Gigabit Ethernet Switch mit Management Webinterface, Full 10GbE und SFP+ sowie Energy Efficient Ethernet (EEE) nach IEEE 802.3az.
Inhaltsverzeichnis

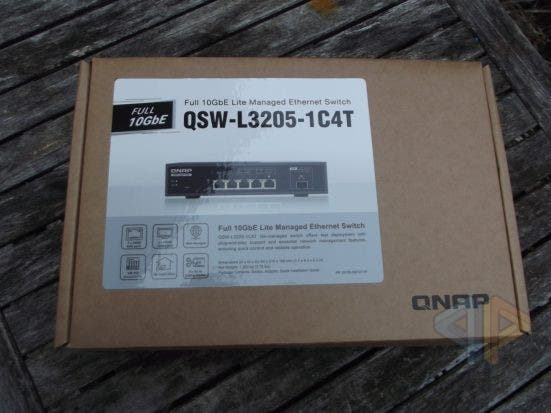

Lieferumfang des QNAP QSW-L3205-1C4T Ethernet Switches

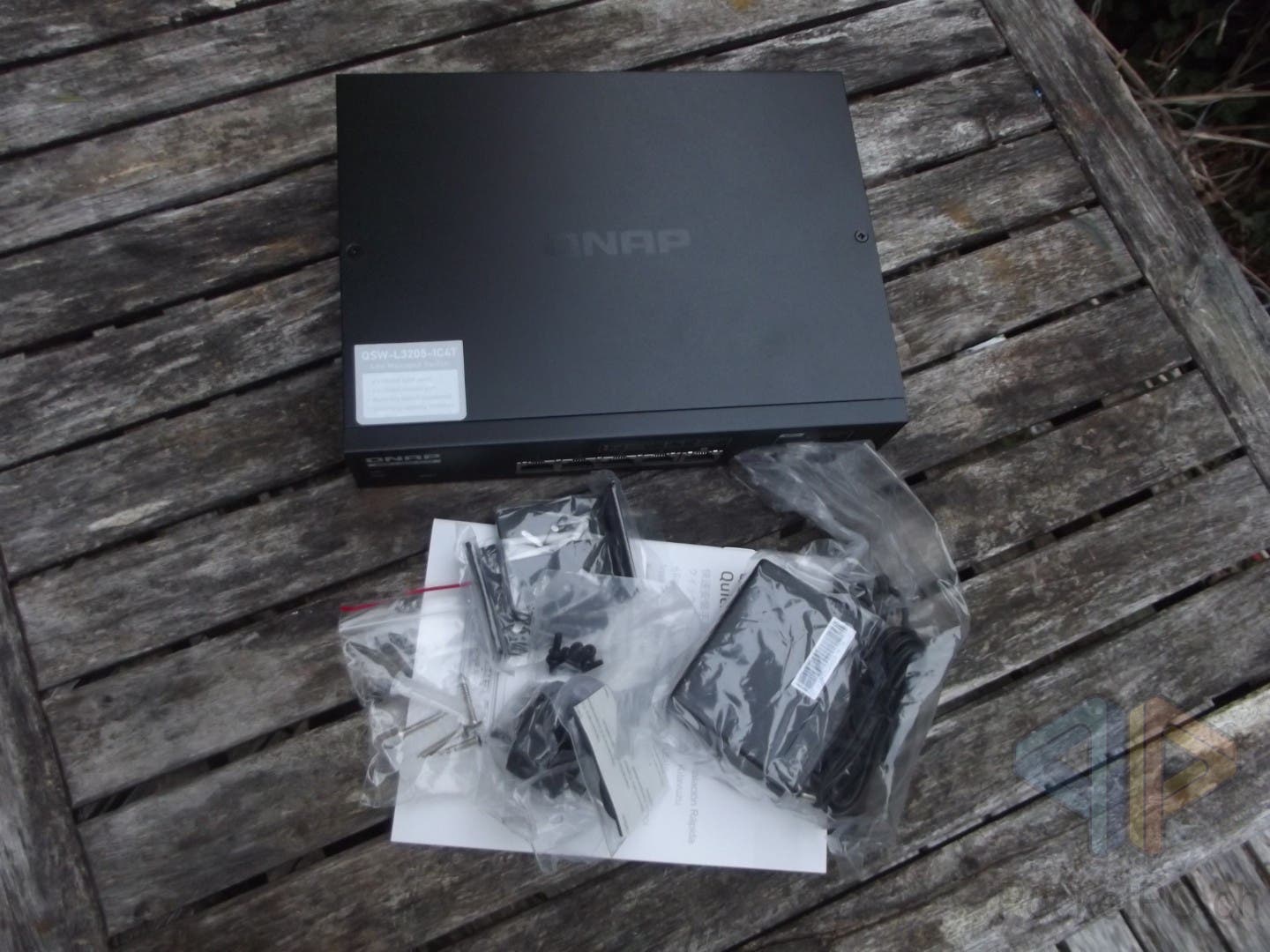

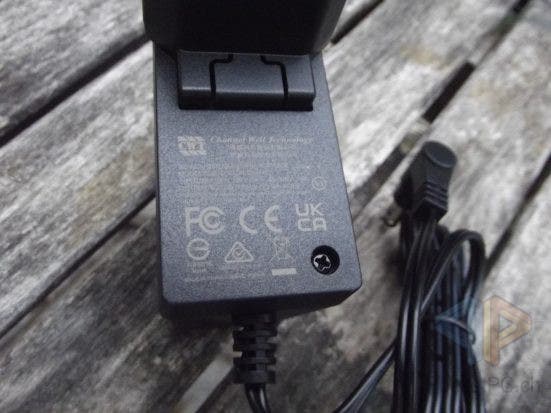

Im Karton mit dem QNAP Switch ist das Steckernetzteil mit abnehmbarem Netzstecker, dass 3 A und 12 V also 36 W liefern kann. Weiter sind vier Gummifüsschen enthalten sowie Montagematerial für die Befestigung an der Wand und im Rack. Dazu sind vier Schrauben und Dübel beziehungsweise acht Schrauben und zwei Bügel aus Metall enthalten. Eine kurze Installationsanleitung in zehn Sprachen, darunter auch Deutsch, Italienisch und Französisch, ist auch mit dabei.
Hardware und Eigenschaften

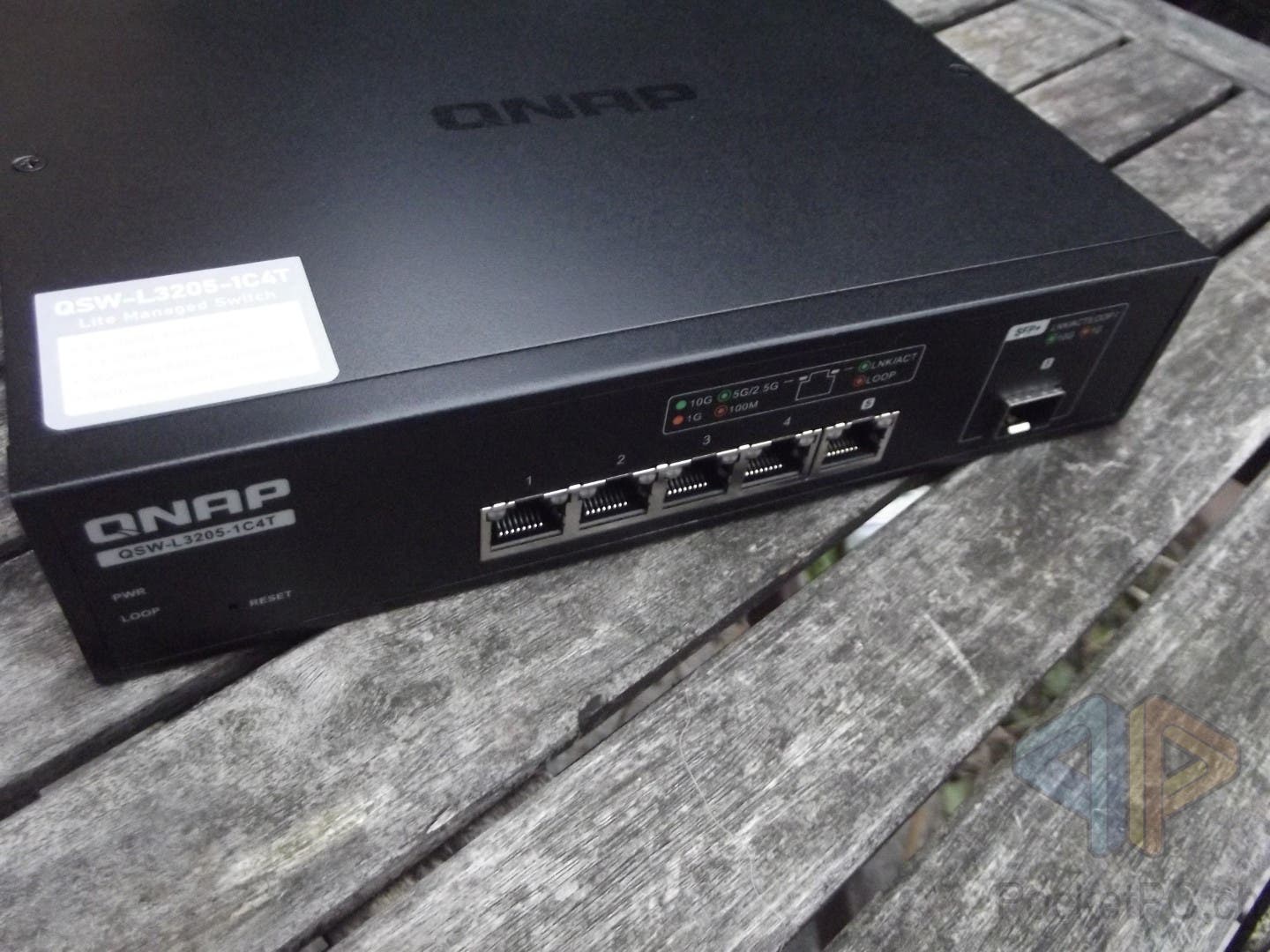

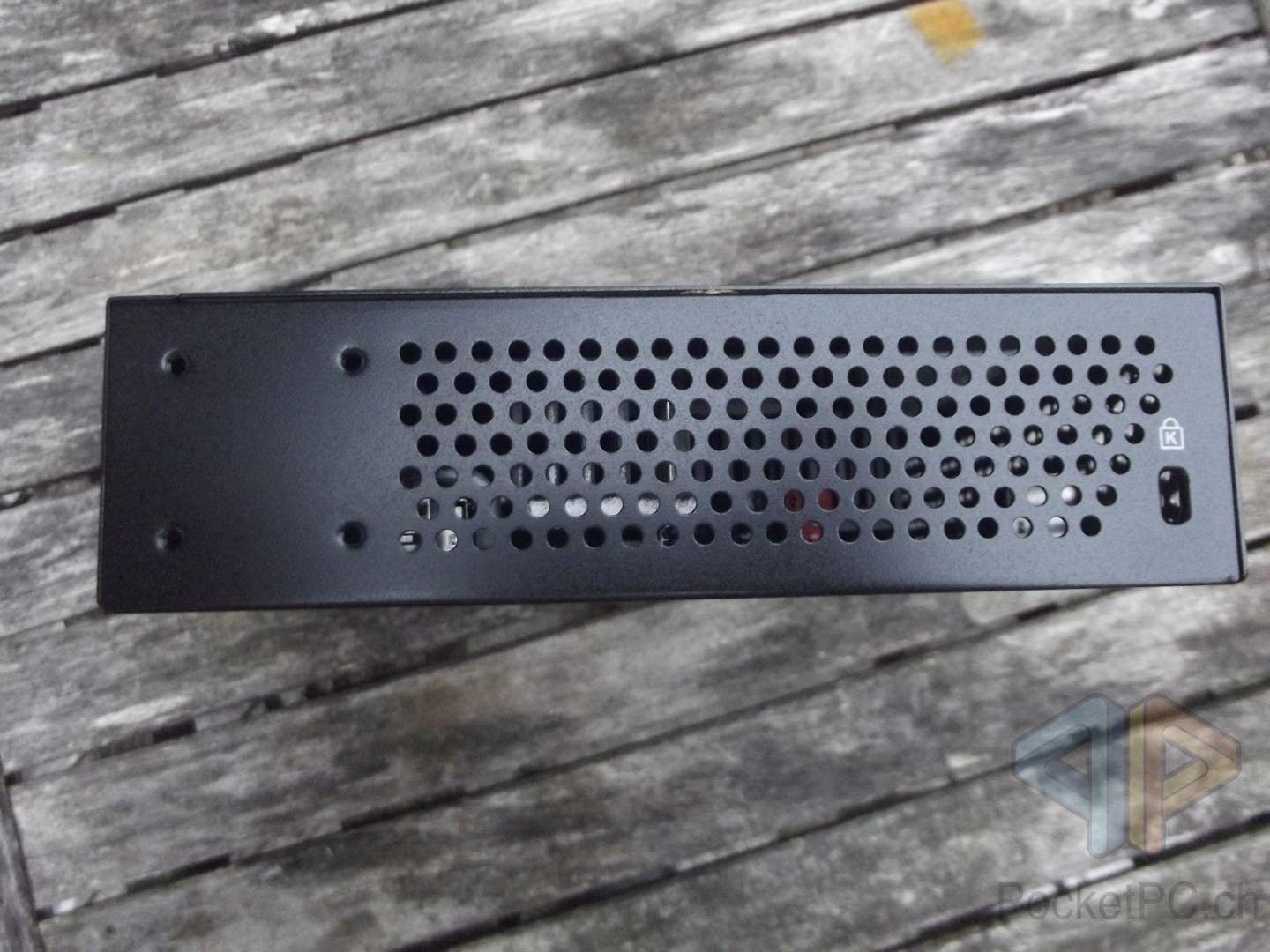

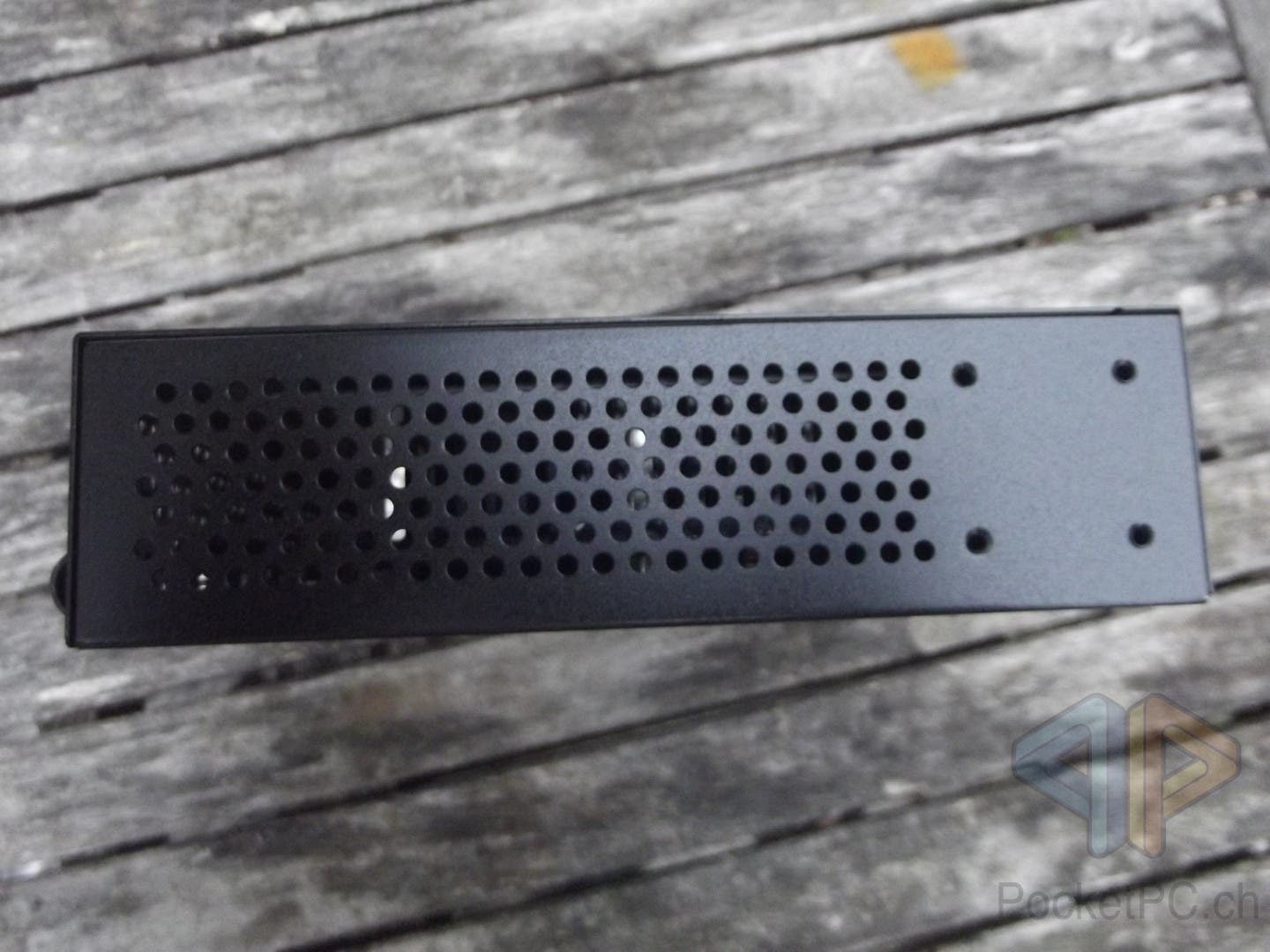

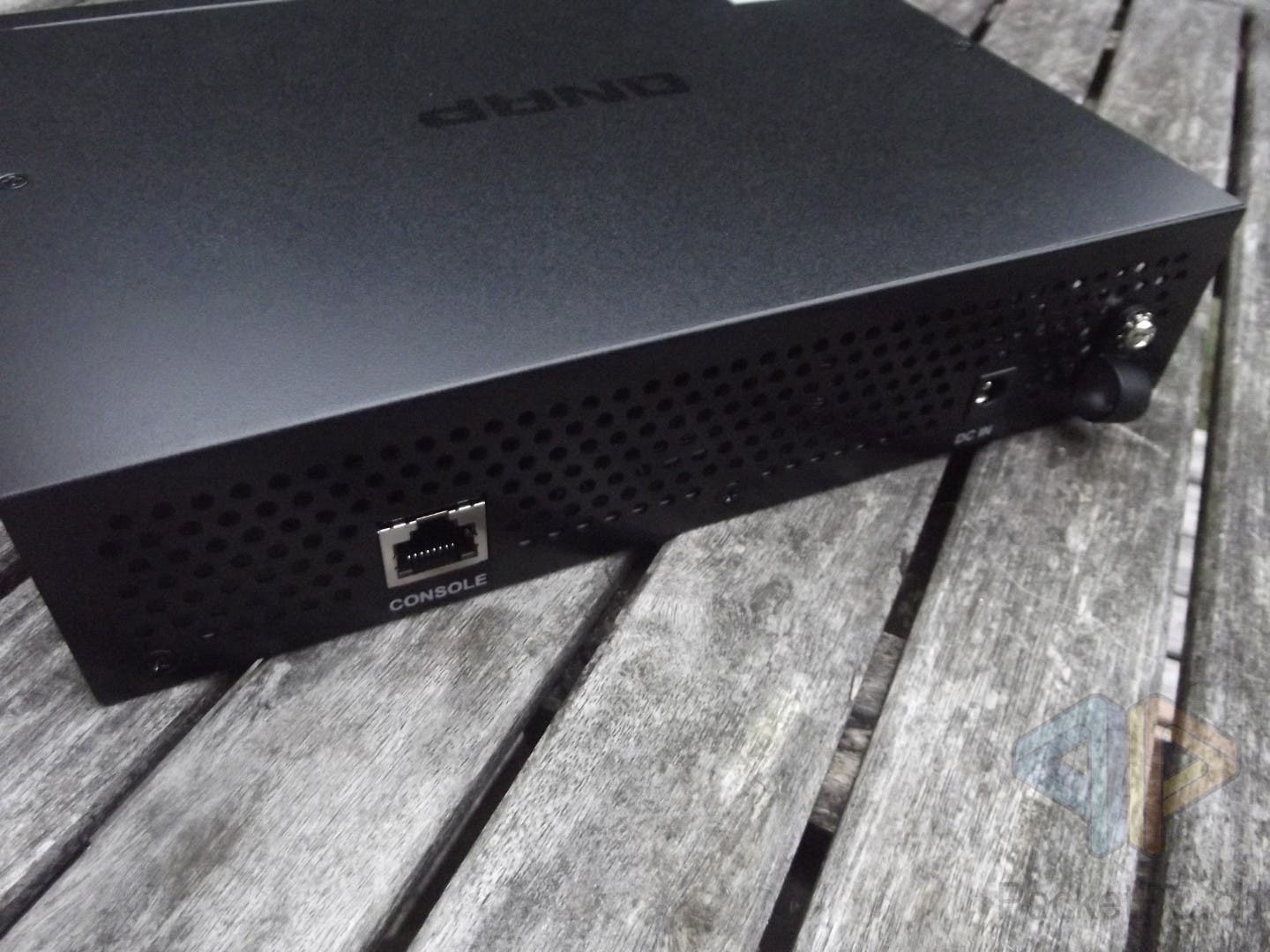

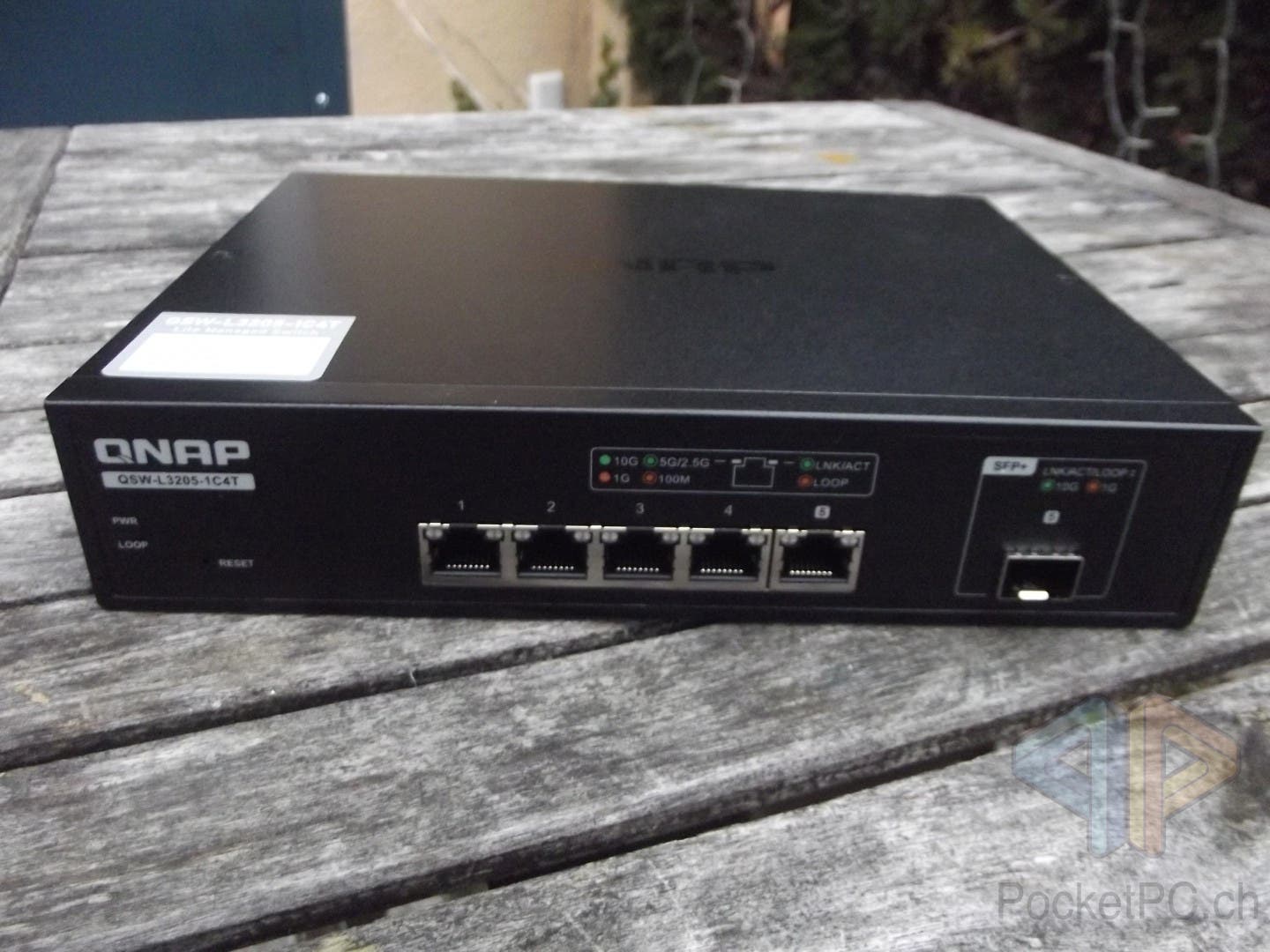

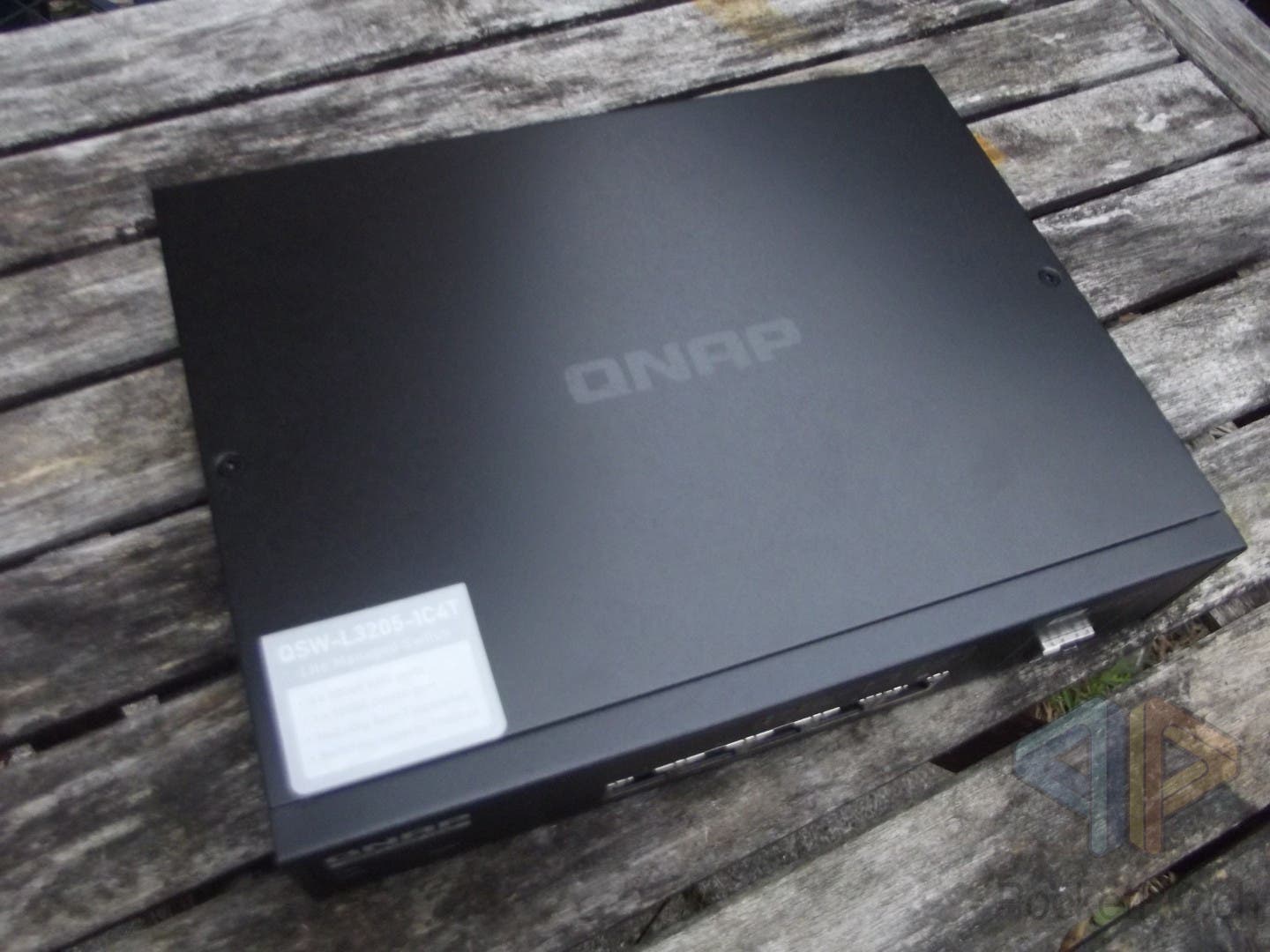

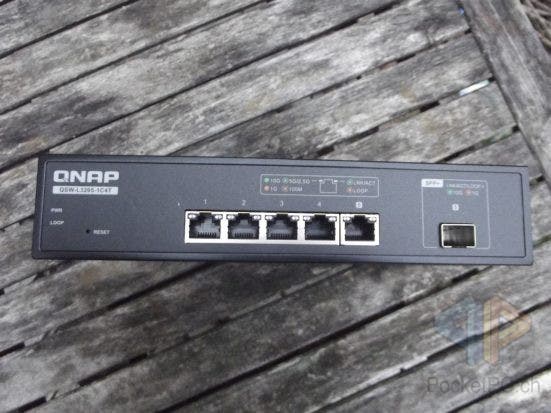

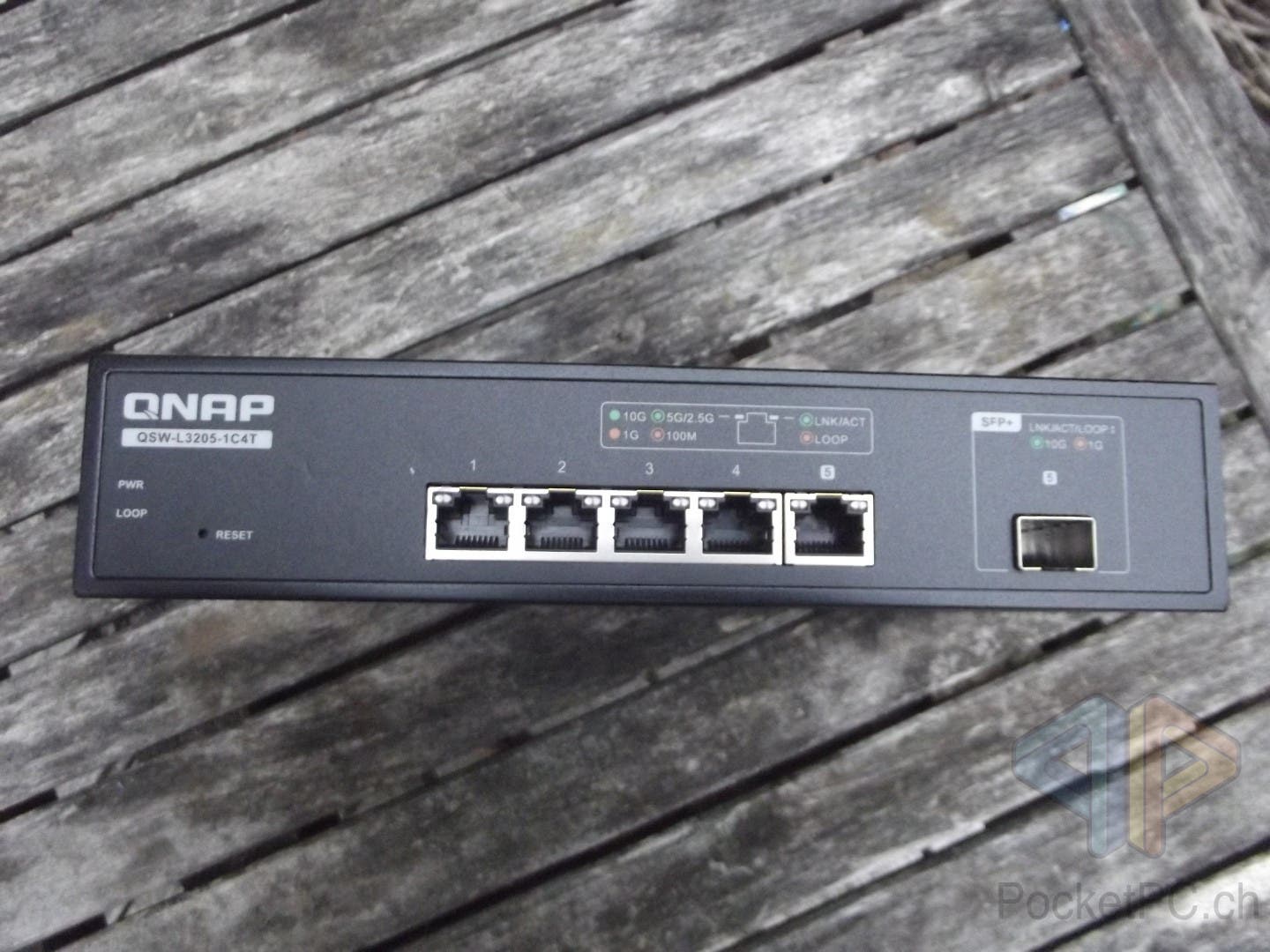

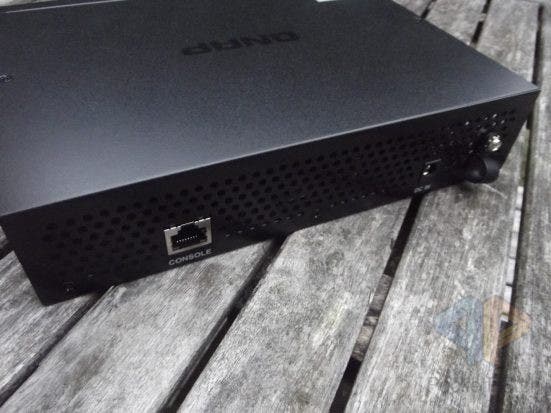

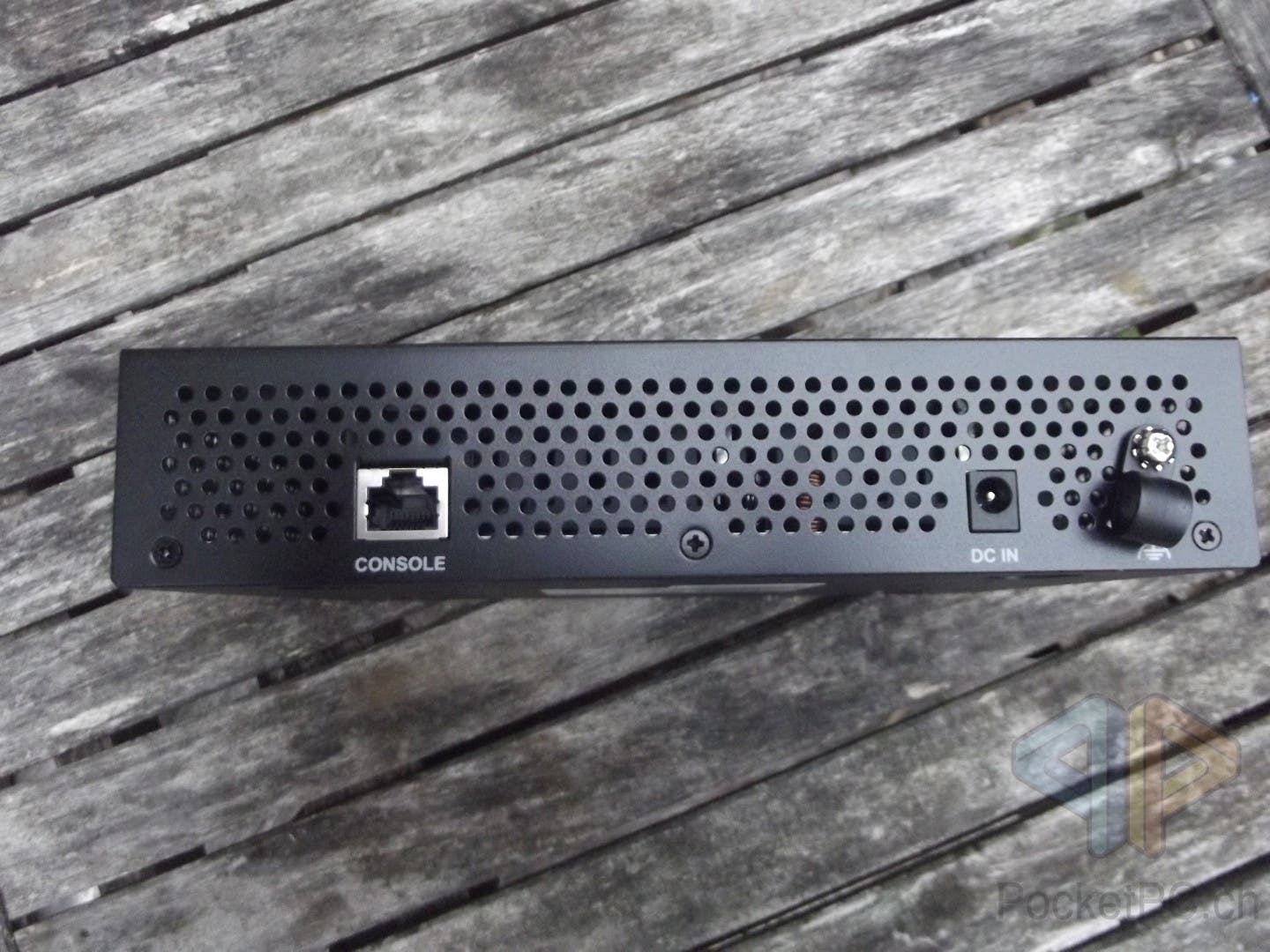

Der QNAP QSW-L3205-1C4T Ethernet Switch selbst misst 44 x 210 x 160 mm und wiegt 1.17 kg. Das Netzwerk-Gerät kommt in einem schwarzen Metallgehäuse daher und verfügt auf drei Seiten über Lüftungsgitter. Der Switch wird rein passiv gekühlt und verfügt über keine beweglichen Teile im engeren Sinne. Er bietet auf der Rückseite über einen RJ45-Anschluss für die Konsole sowie den 12V-Stromeingang und einen Schraubanschluss für die Erdung. Auf der linken Seite ist ein Öffnung für ein Kensington-Lock vorhanden. Die Vorderseite zeigt beim Modell QSW-L3205-1C4T fünf RJ45 Ethernet-Anschlüsse und einen SFP+ Port. Das Modell QSW-L3208-2C6T bringt indes acht RJ45-Ports und zwei SFP+ Anschlüsse mit, ist sonst aber baugleich.
Jeder RJ45-Anschluss kommt mit den altbekannten beiden LED beidseitig daher, wobei links die beiden LED in Grün und Orange die automatisch ausgehandelte Ethernet-Geschwindigkeit von 100 Mbit/s bis 10 Gbit/s anzeigen. Die LED rechts vom Port zeigen Schleifen (Loop) und Link/Aktivität an.
Links der Ports, unter dem Herstellernamen QNAP und der Typbezeichnung QSW-L3205-1C4T sind nochmals PWR in Grün und LOOP in Orange zu sehen, wobei die LED unter der schwarzen Abdeckung des Ethernet Switchs verbaut sind. Sie sind nur sichtbar wenn sie leuchten. Selbiges gilt für den SFP+ Port, der rechts von den fünf RJ45-Anschlüssen zu finden ist. Er nimmt handelsübliche Enhanced Small Form-Factor Pluggable Module auf, eben SFP+, die bis zu 6 Gbit/s bis 32 GBit/s bieten können. Diese Module sind für Fiberglas-Netzverbindungen üblich. Rechts unter den beiden Status-LED ist zudem ein Reset-Taster unter einer Knopfloch-Öffnung verbaut.

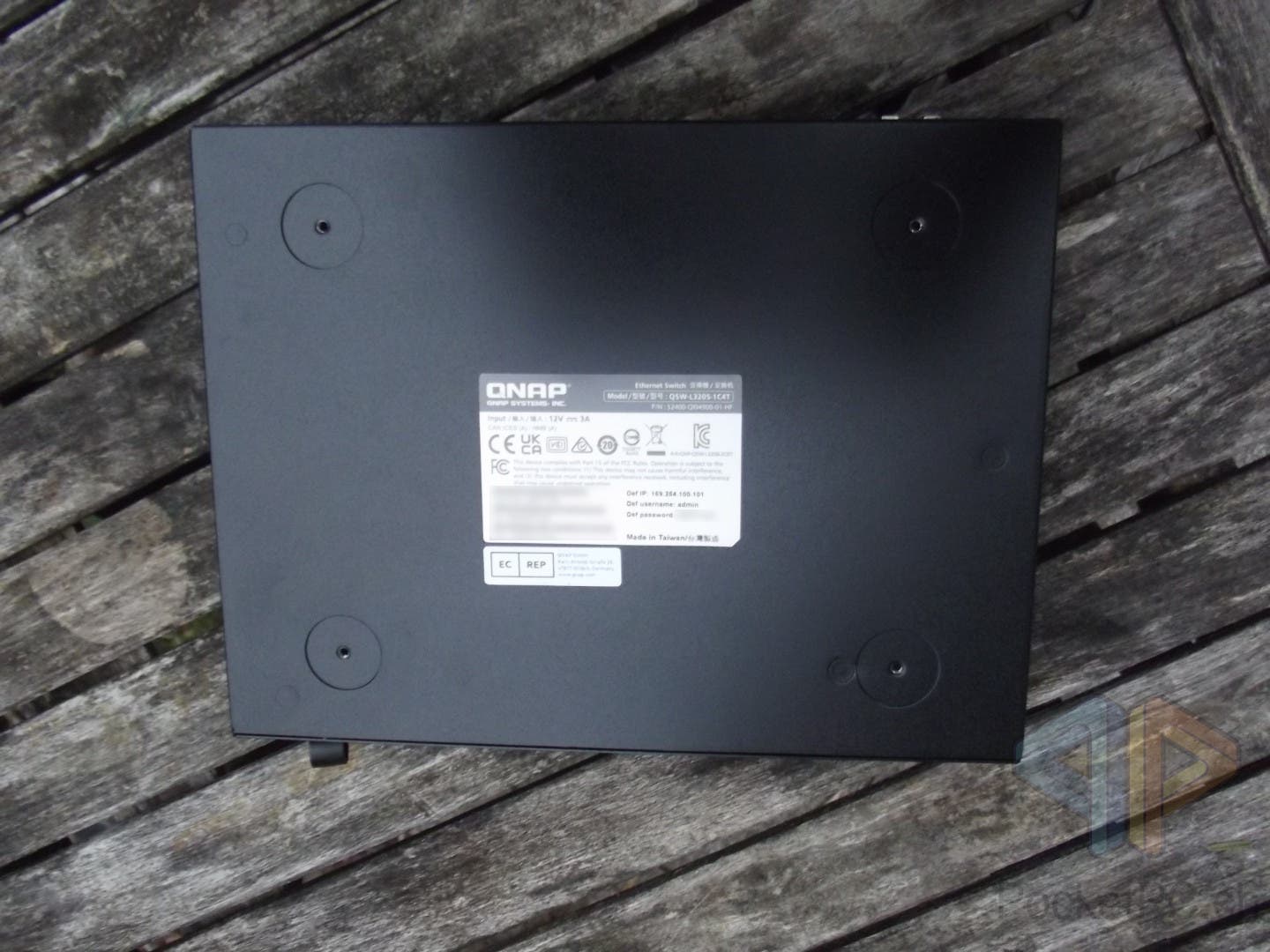

Auf der Unterseite sind vier Einbuchtungen für die aufklebbaren Gummifüsschen zu sehen. Sie bieten aber auch ein Schraubgewinde. Zudem ist hier ein Aufkleber mit den Produktinformationen sowie Serien- und Cloudinformationen zu finden. Auch die MAC und die Standardwerte für Passwort und IP-Adresse sind hier aufgedruckt. Das ist praktisch, wenn man das Gerät zurückgesetzt hat.
Der Switch unterstützt IEEE 802.1Q VLAN-Tagging, IEEE 802.3ad LACP, IEEE 802.1AB LLDP, IEEE 802.1p Dienstklassen sowie IEEE 802.3az EEE zum Energiesparen im Ethernet.
Genutzt werden können natürlich immer nur fünf Anschlüsse gleichzeitig. Der SFP+ Port ersetzt bei Gebrauch den fünften RJ45-Anschluss. Deswegen sind auch beide mit einer kleinen Ziffer fünf versehen.
Testeindruck
Der QSW-L3205-1C4T von QNAP macht einen sehr robusten und hochwertigen Eindruck. Das liegt auch an dem ordentlichen Eigengewicht von 1700 Gramm. Die übliche Gehäusegestaltung mit Lüftungsöffnungen und Gewinden für Rackmount und Wandmontage zeigen, dass man sich bei QNAP Gedanken gemacht hat, wie Netzwerk-Admins ihre Hardware unterbringen könnten. Wie üblich ist auch die Konsole hinten verkabelt, um Verwechslungen besser vermeiden zu können.
Zum Installieren des QNAP QSW-L3205-1C4T Ethernet Switchs benutzt man entweder die DHCP-Funktion des Routers im Netzwerk, oder verbindet sich zur Standardadresse 169.254.100.101 per Browser. Dabei wird sowohl HTTP als auch HTTPS unterstützt. Wer die IP-Adresse des Switchs nicht kennt, kann mit dem Programm Qfinder Pro für Windows oder MacOS das Gerät suchen, so wie bei QNAP NAS auch.
Bilder: PocketPC.ch / Jeanrenaud

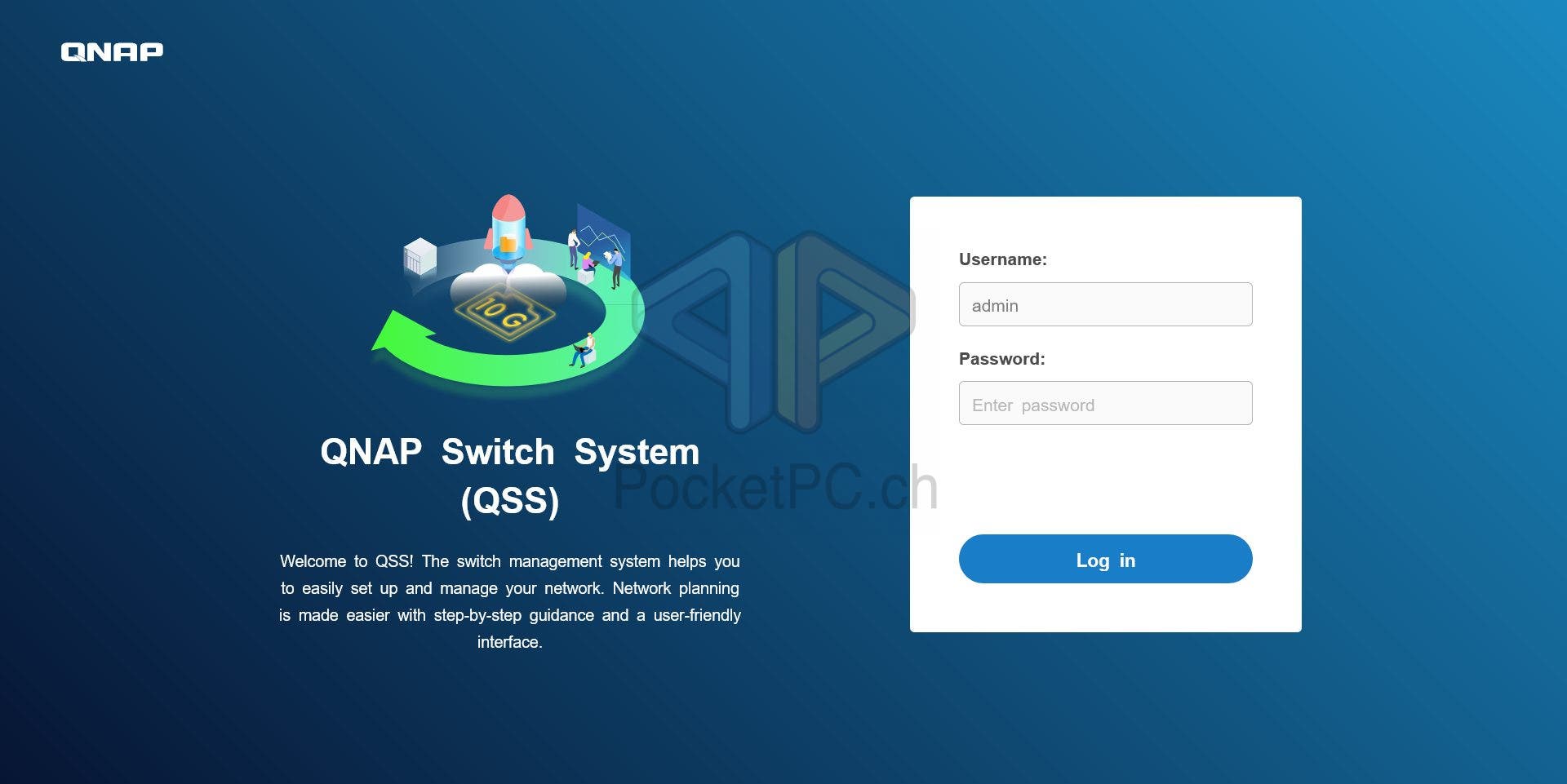

Danach wird das Standardpasswort vom Sticker auf der Unterseite des QNAP QSW-L3205-1C4T benötigt. Da der Username immer “admin” lautet und auch nicht geändert werden kann, ist dieser eigentlich unnötigerweise auch auf der Unterseite angebracht. Jedenfalls zwingt das Gerät uns nach dem ersten Login direkt, das Standardpasswort zu ändern. Es sind jedoch keinerlei Sicherheitsüberprüfungen eingebaut und auch unsichere Passwörter wie einfache Zahlenfolgen werden anstandslos akzeptiert.

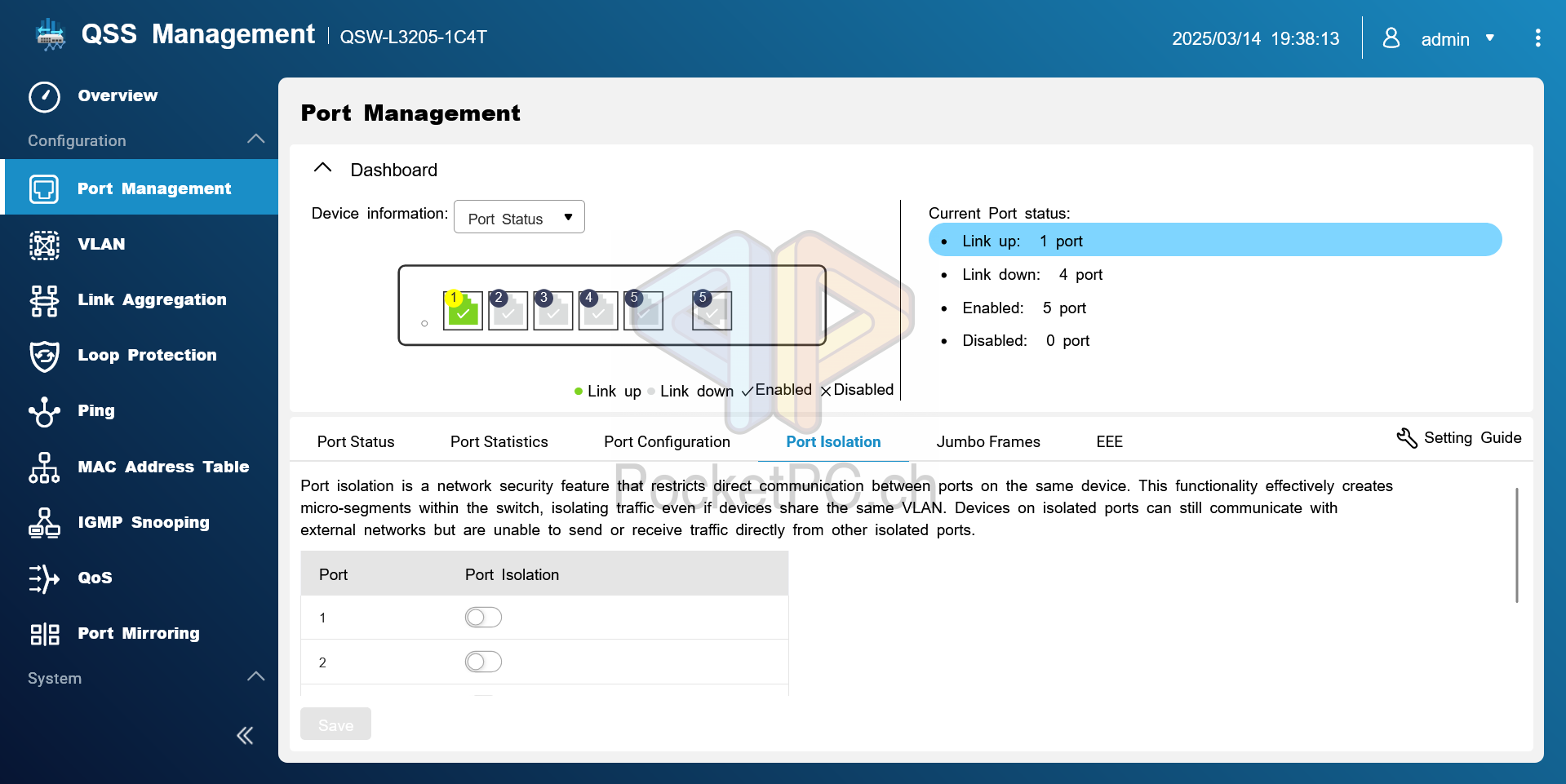

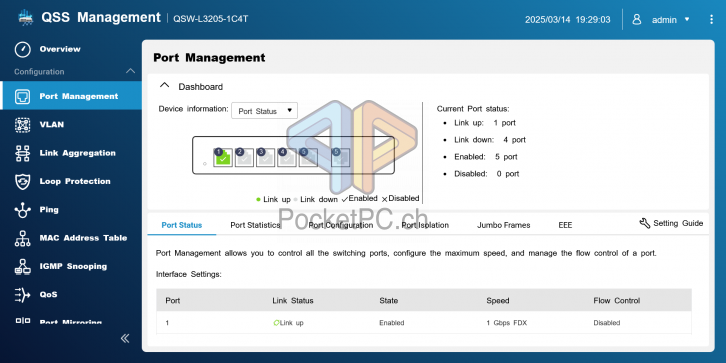

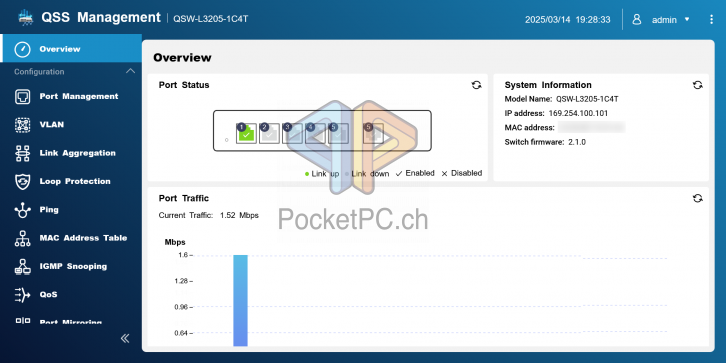

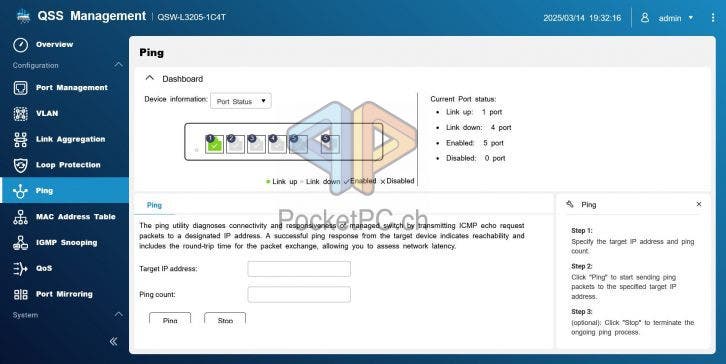

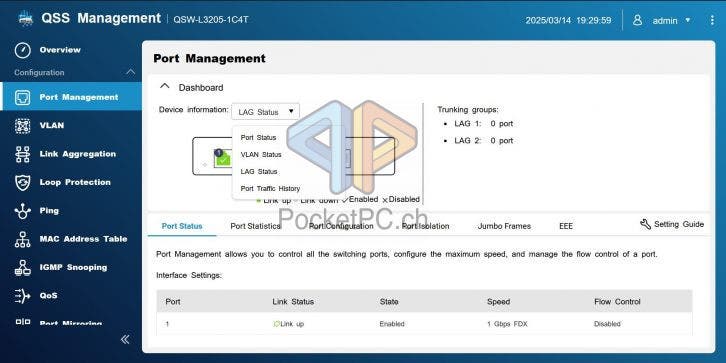

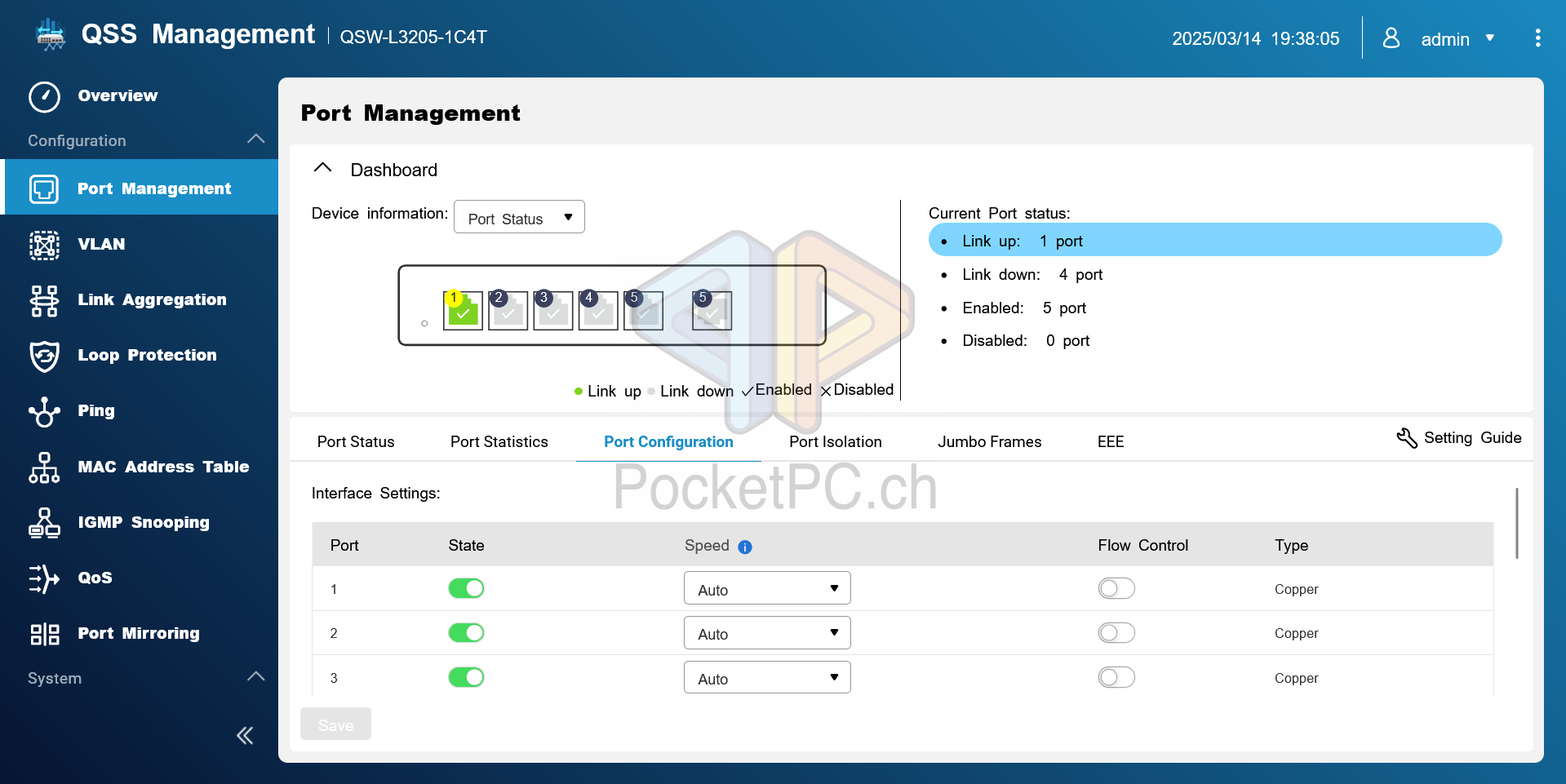

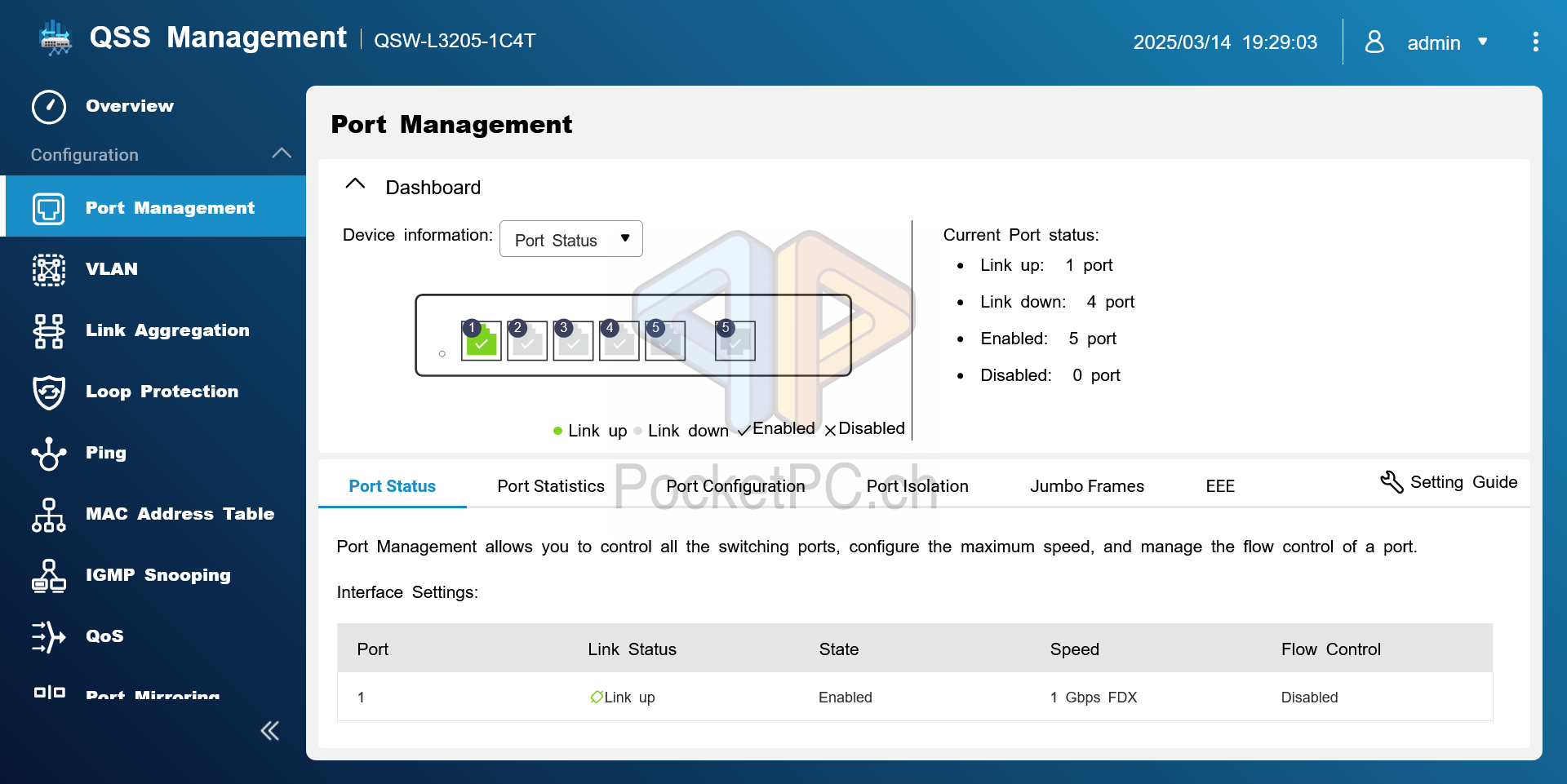

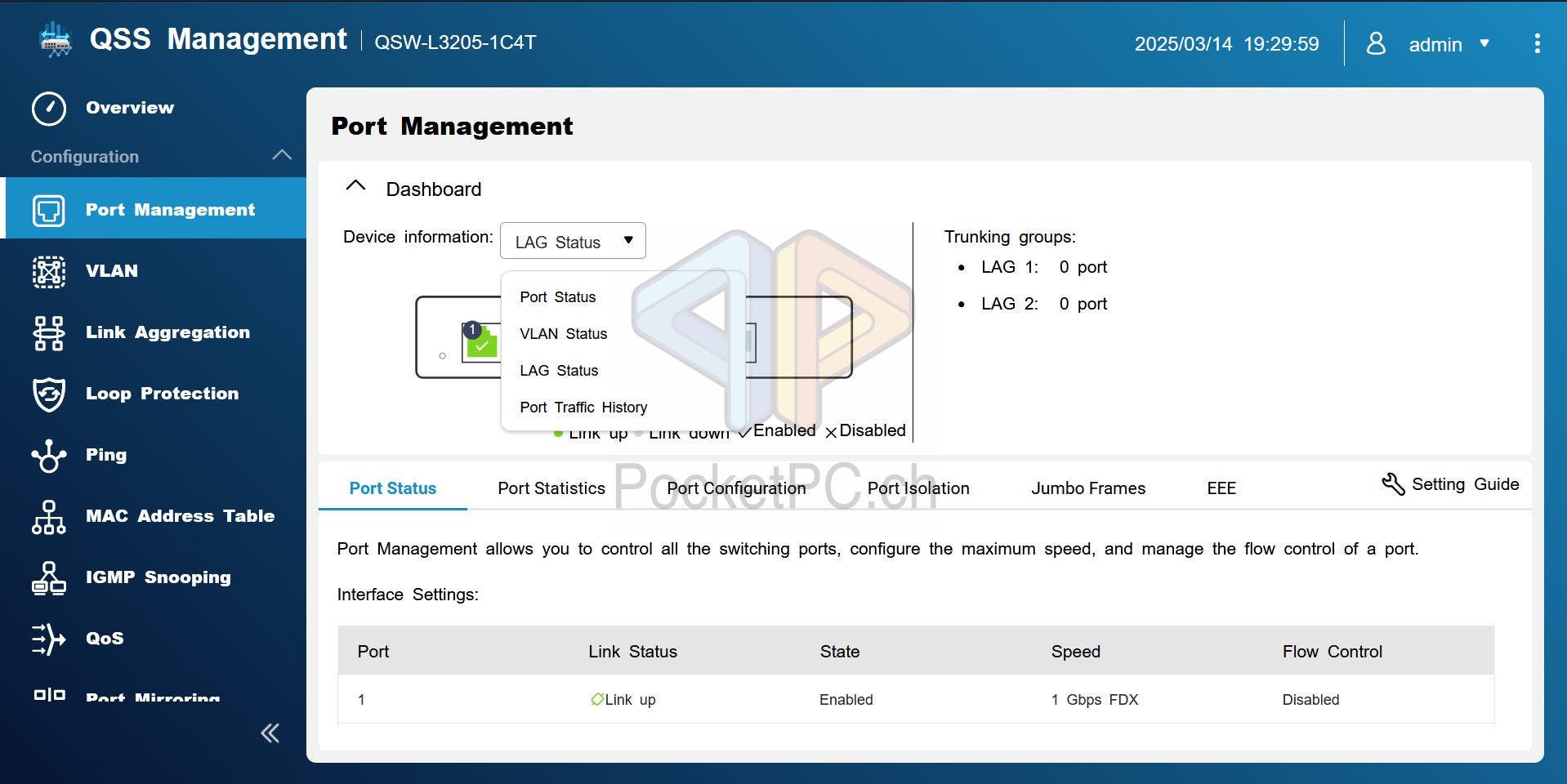

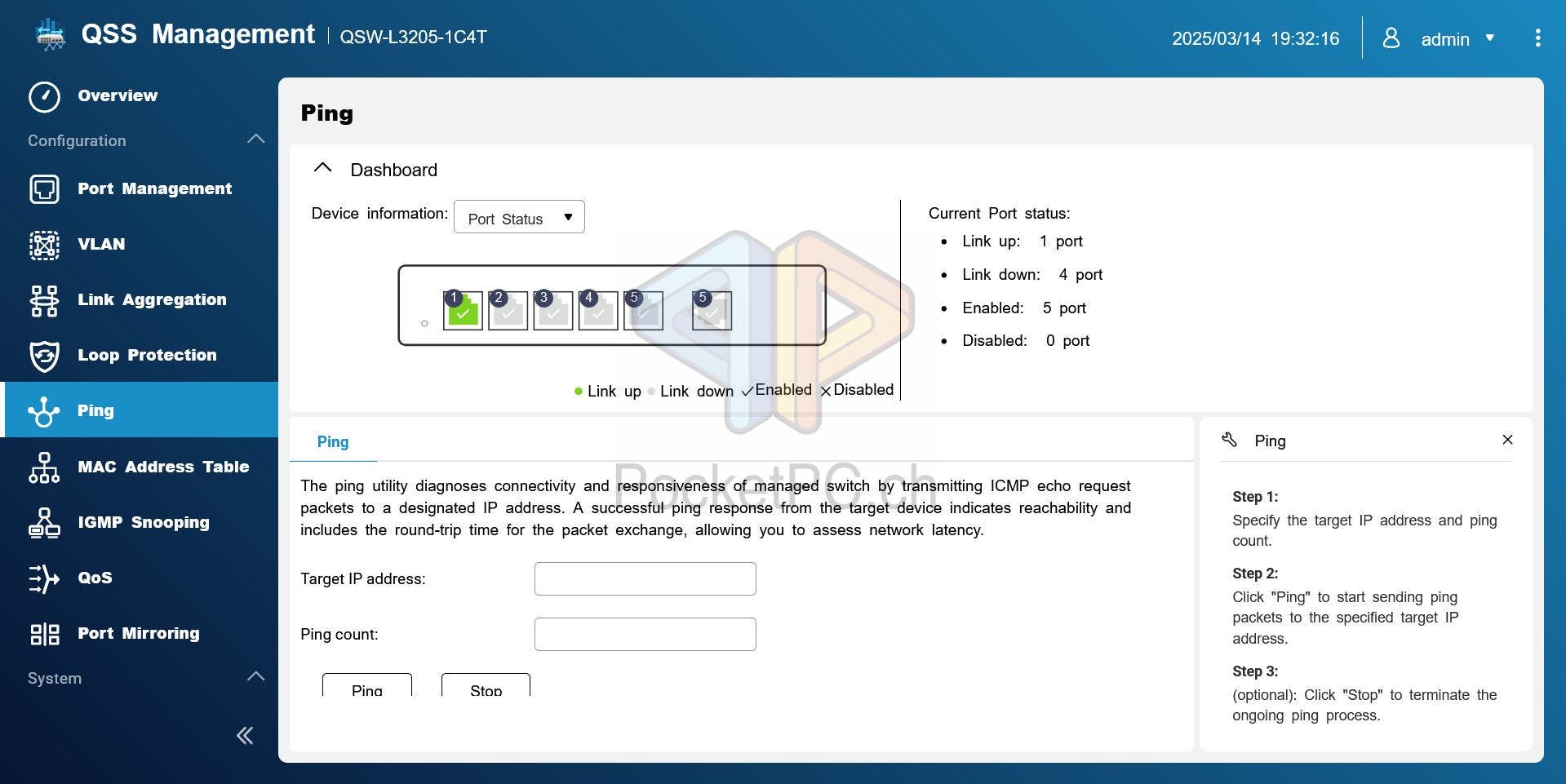

Anschliessend präsentiert sich das QNAP Switch System genannte Betriebssystem im Browser-Fenster. Dies ist responsiv, allerdings nicht wirklich für Smartphone-Bildschirme ausgelegt. Hier kann nun aber mit einfachen Mausklicks jeder Port einzeln konfiguriert und überwacht werden. Auch Link-Aggregation, also das zusammenführen von mehreren Ports zu einem sowie VLAN zum Unterteilen wird hier problemlos unterstützt und ist einfach einzurichten. Jede Funktion des rein englischsprachigen Web-Interfaces auf dem QNAP Ethernet-Switch kommt mit einer Setting Guide genannten Kurzhilfe daher. So wird schnell deutlich, welche Informationen wie eingegeben werden sollen.

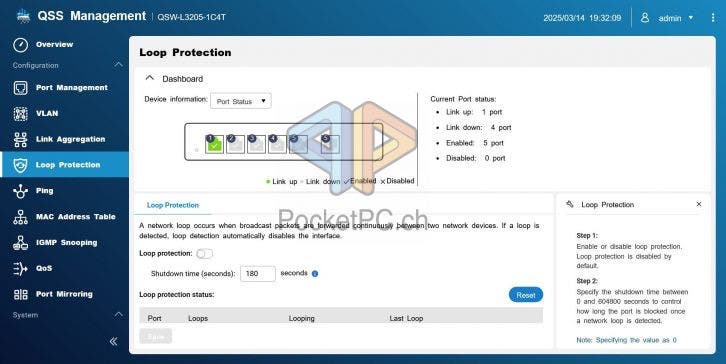

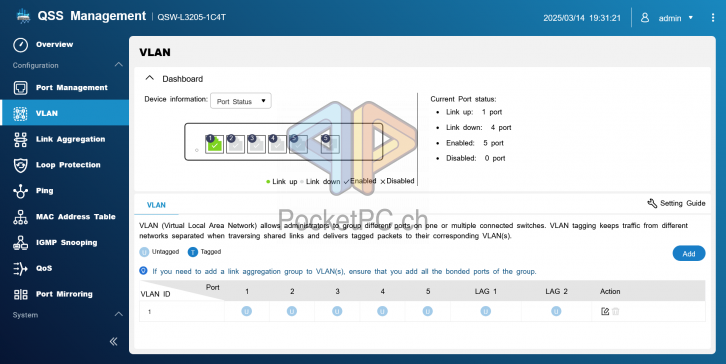

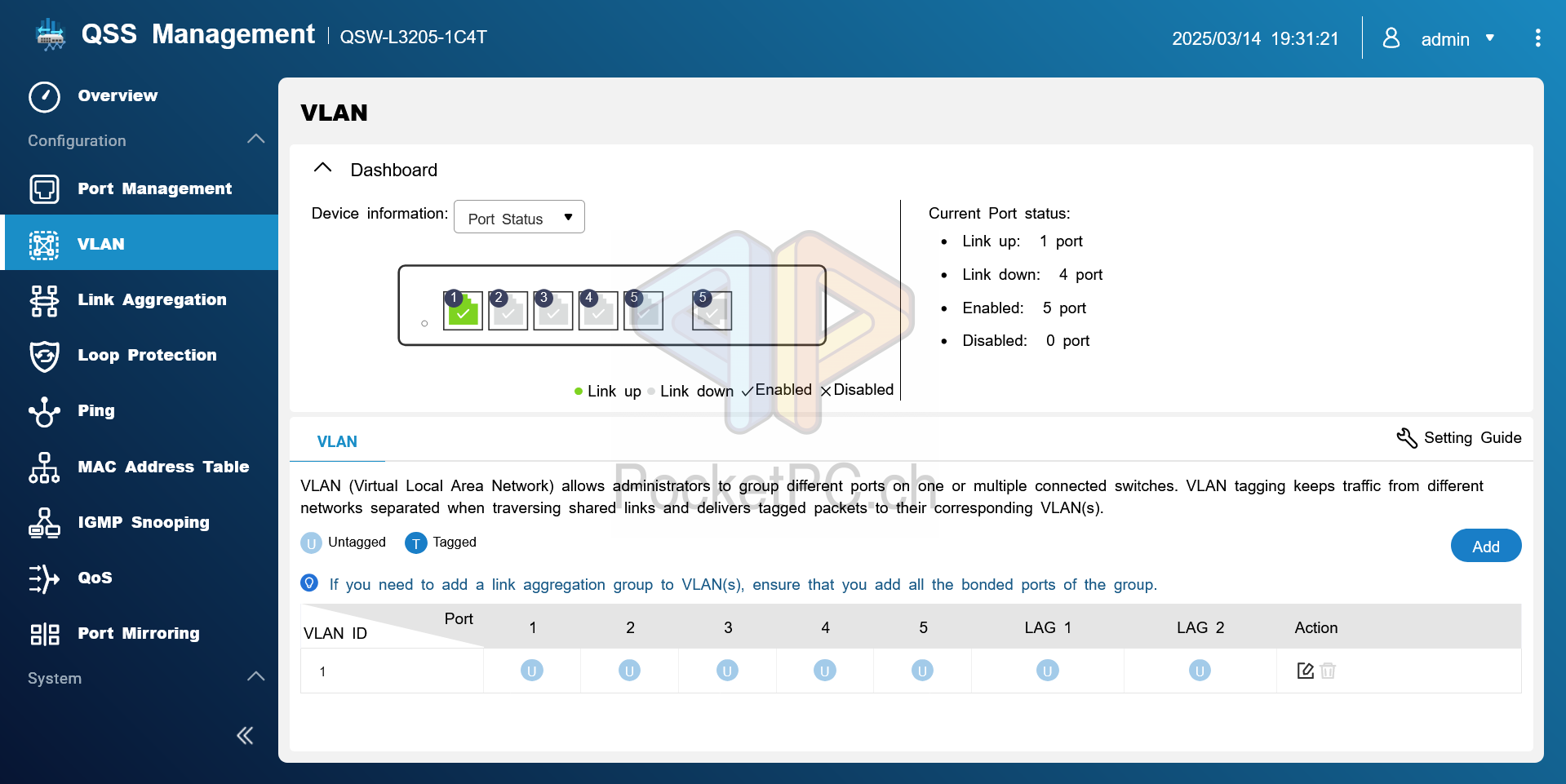

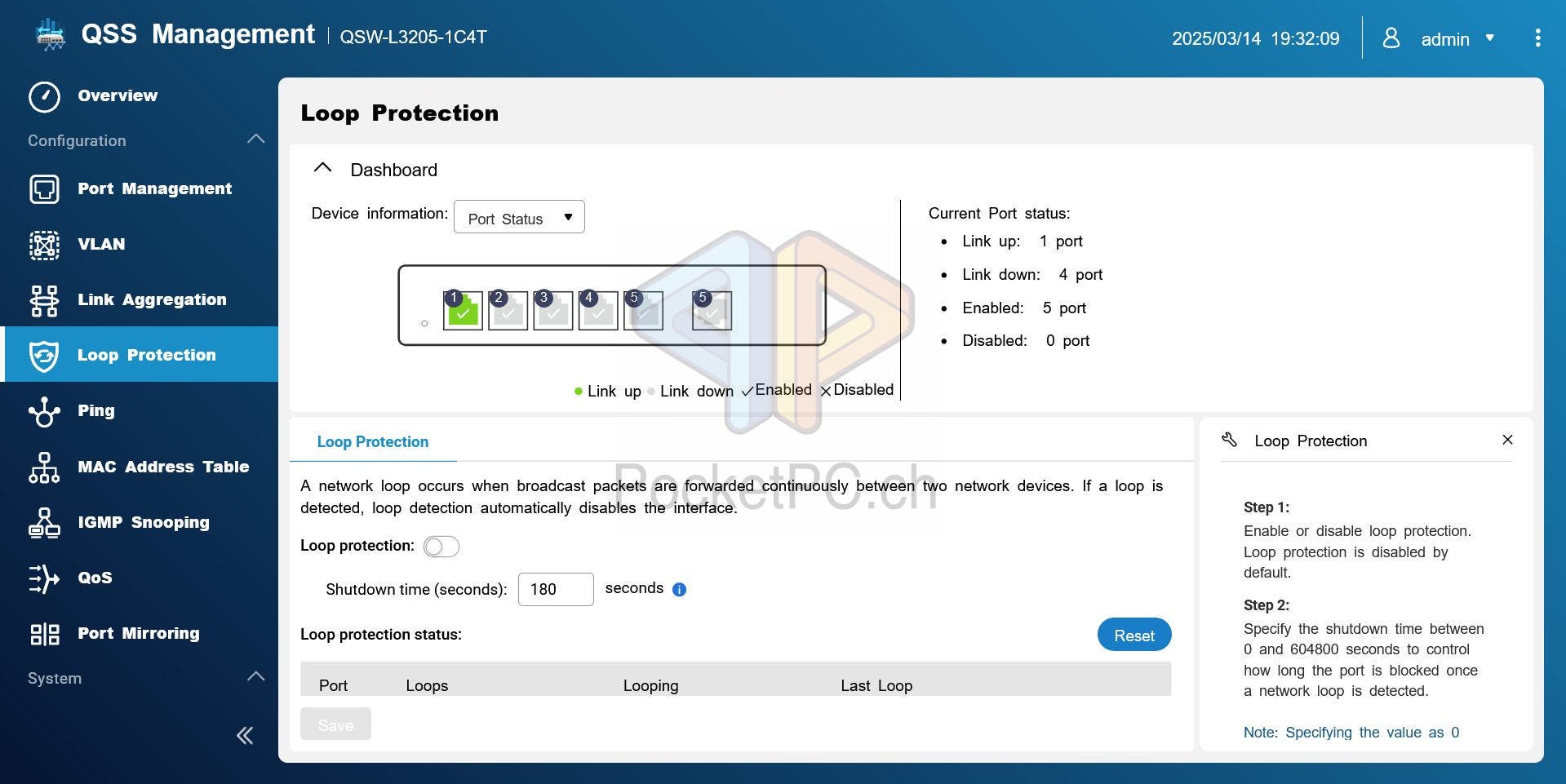

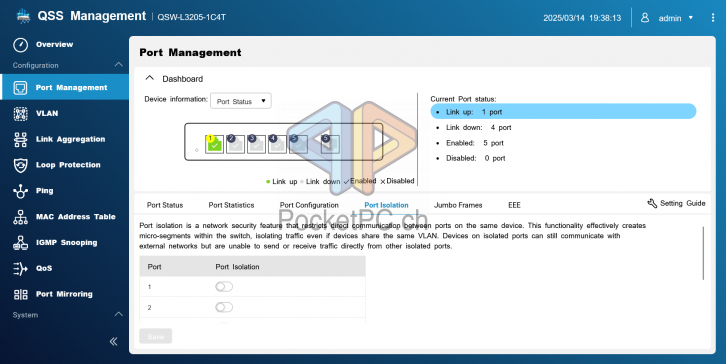

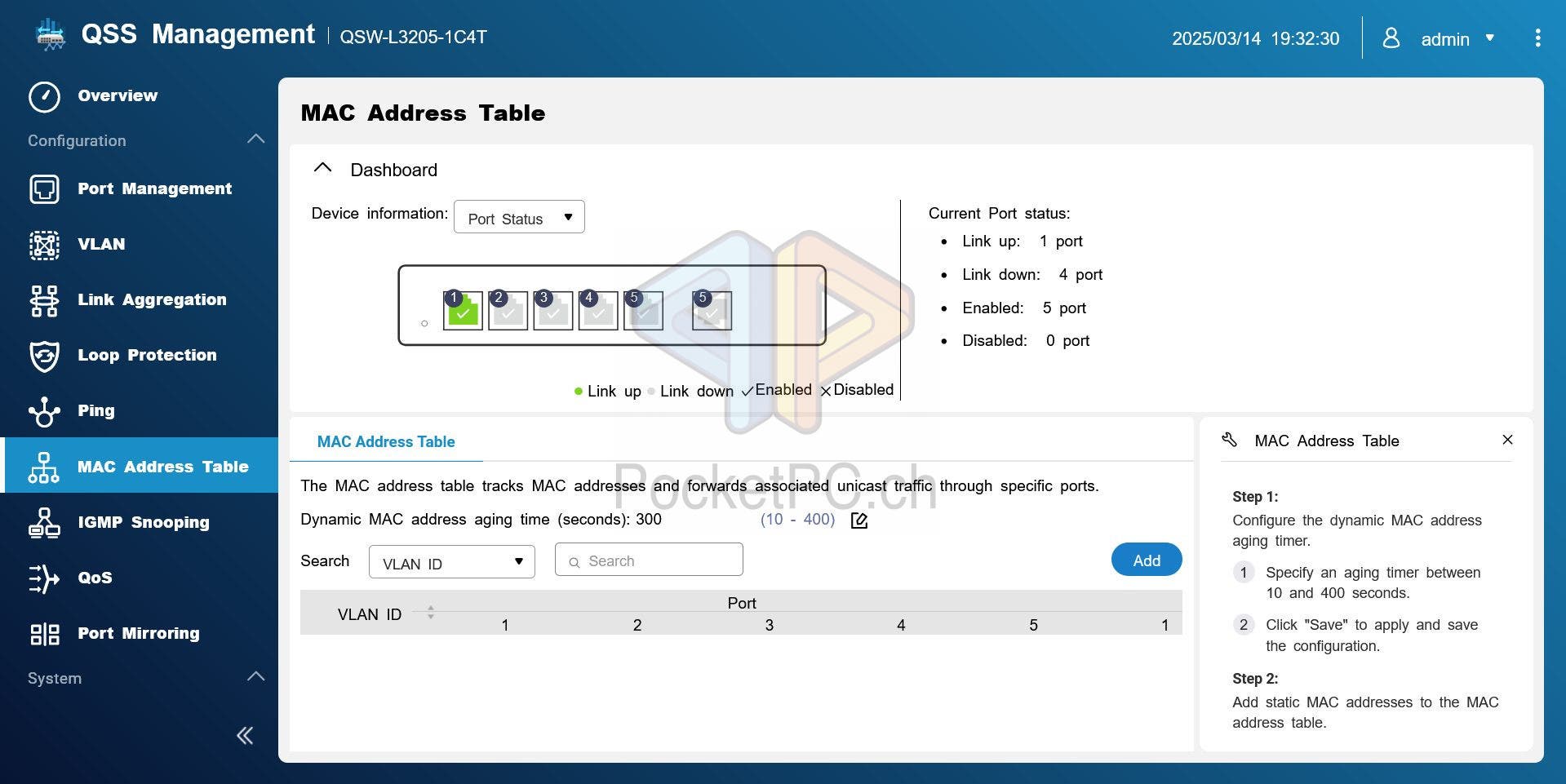

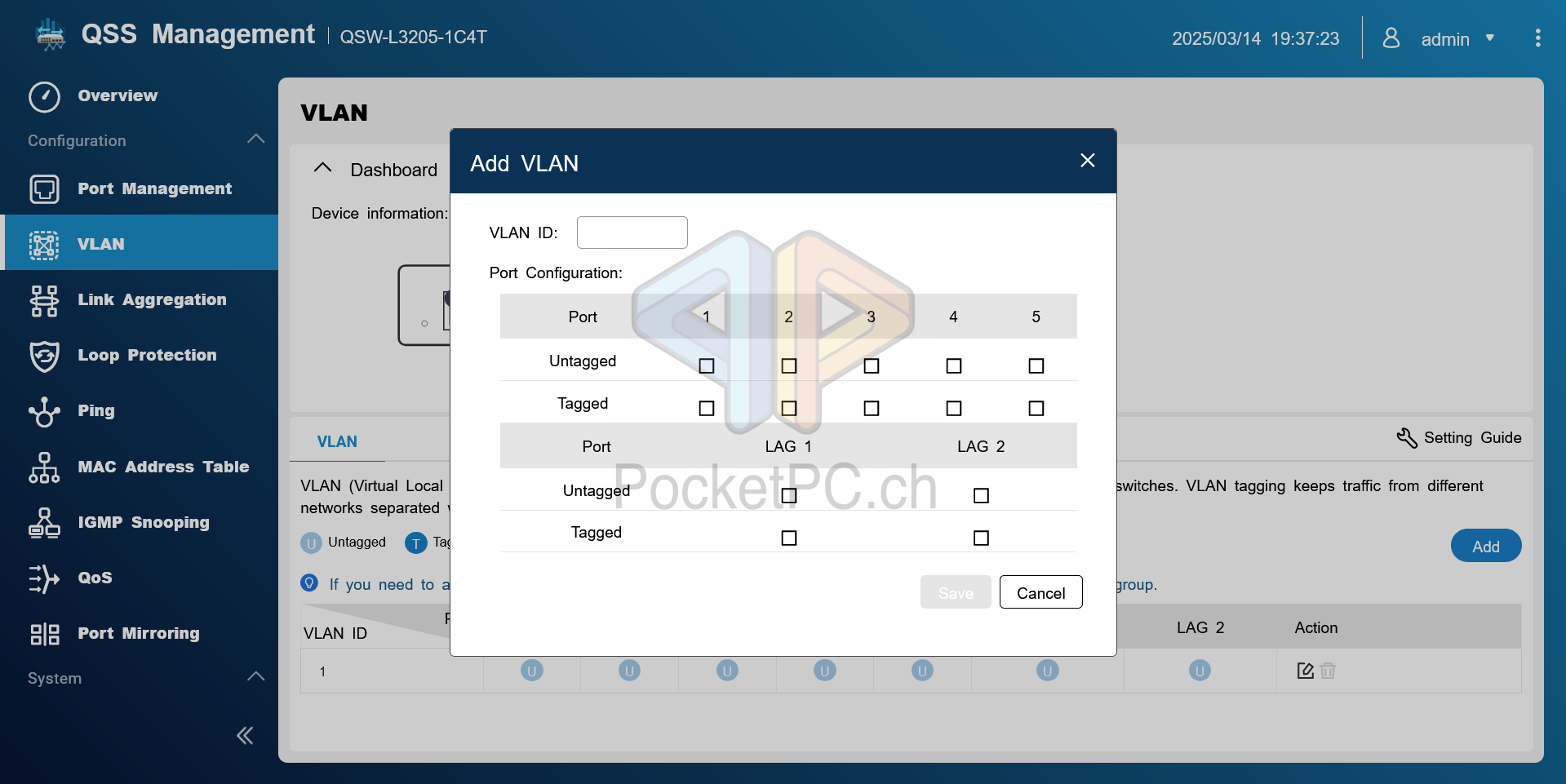

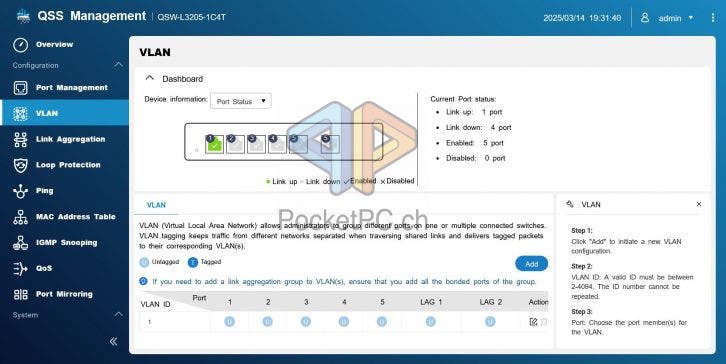

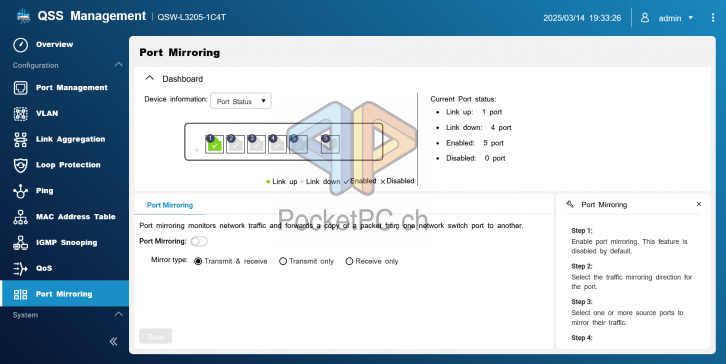

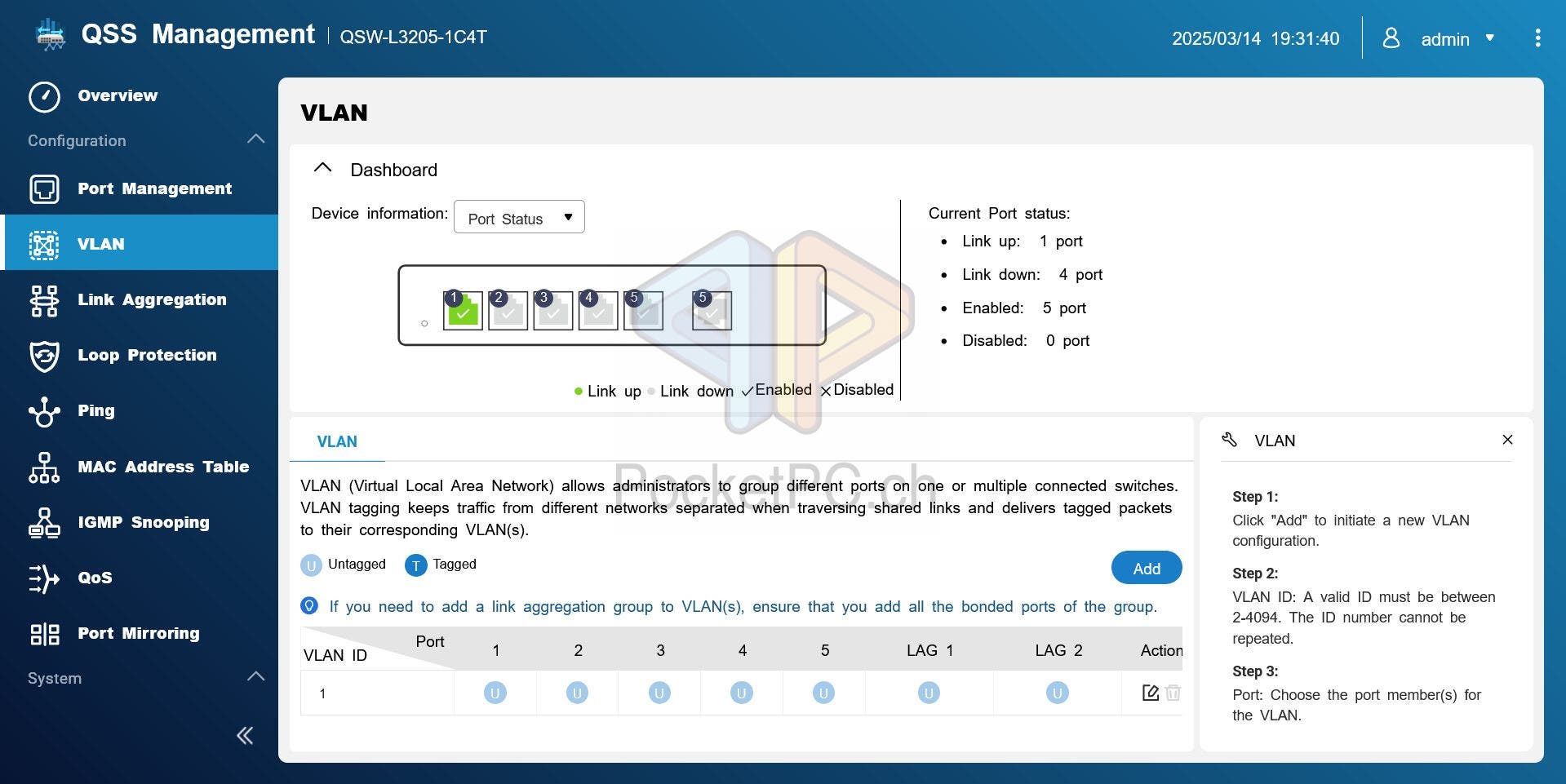

Für die VLAN-Unterteilung eines Netzwerks unterstützt der QNAP QSW-L3205-1C4T allerdings nicht nur IEEE 802.1Q, also das Taggen von Traffic an einem bestimmten Anschluss. Auch MAC-basiertes VLAN oder PVID gibt es. Port Mirroring und die Loop-Erkennung können ebenfalls eingestellt werden im QSS.

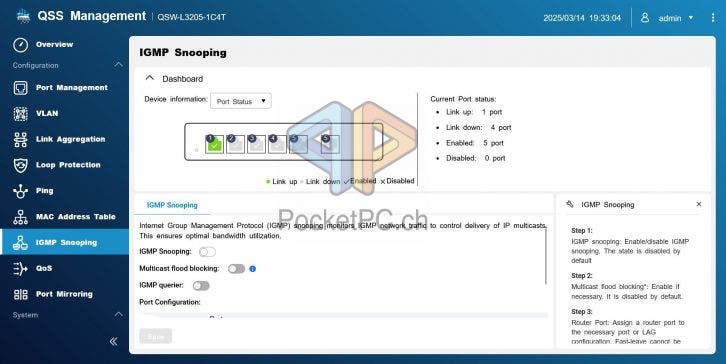

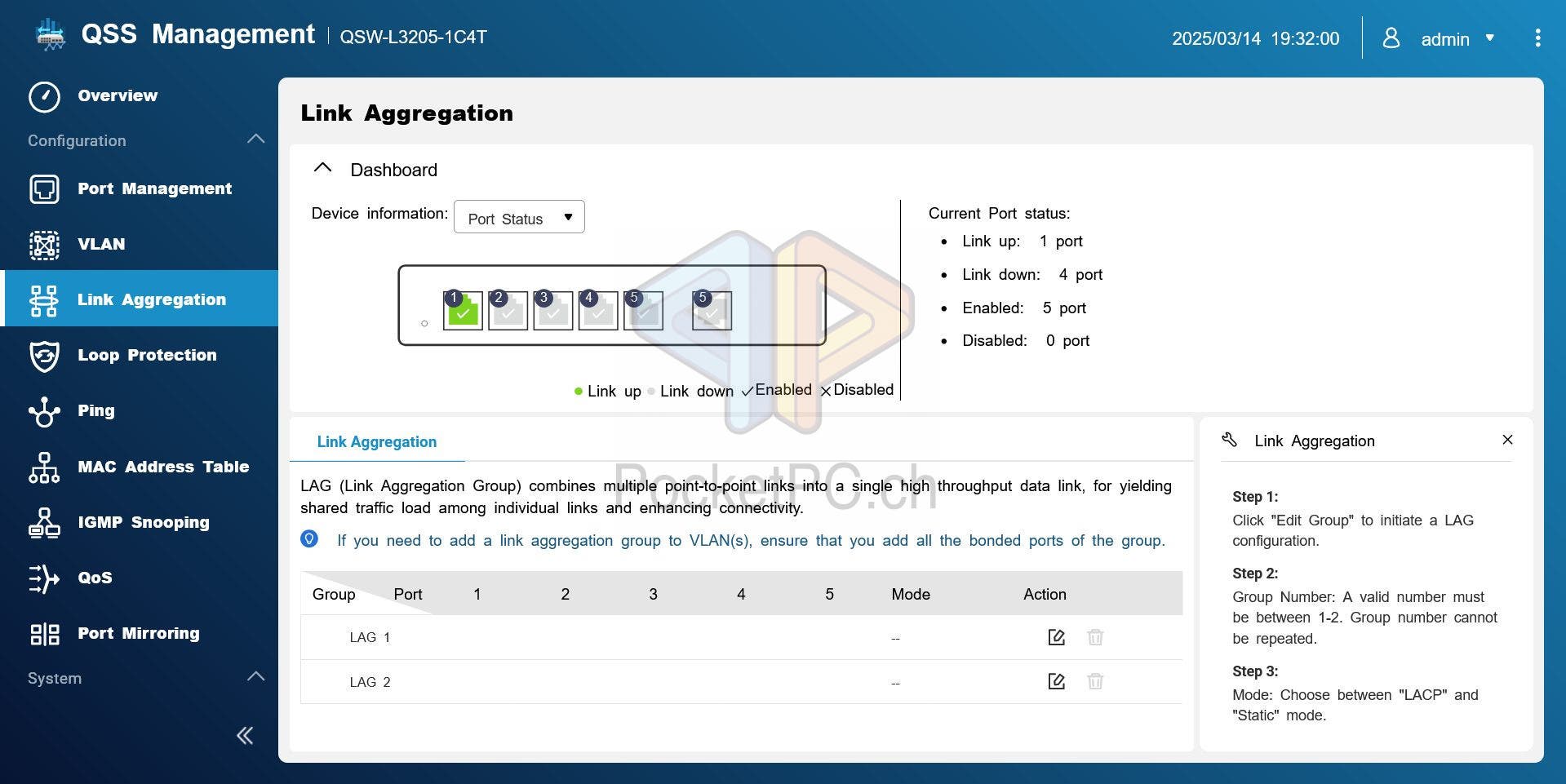

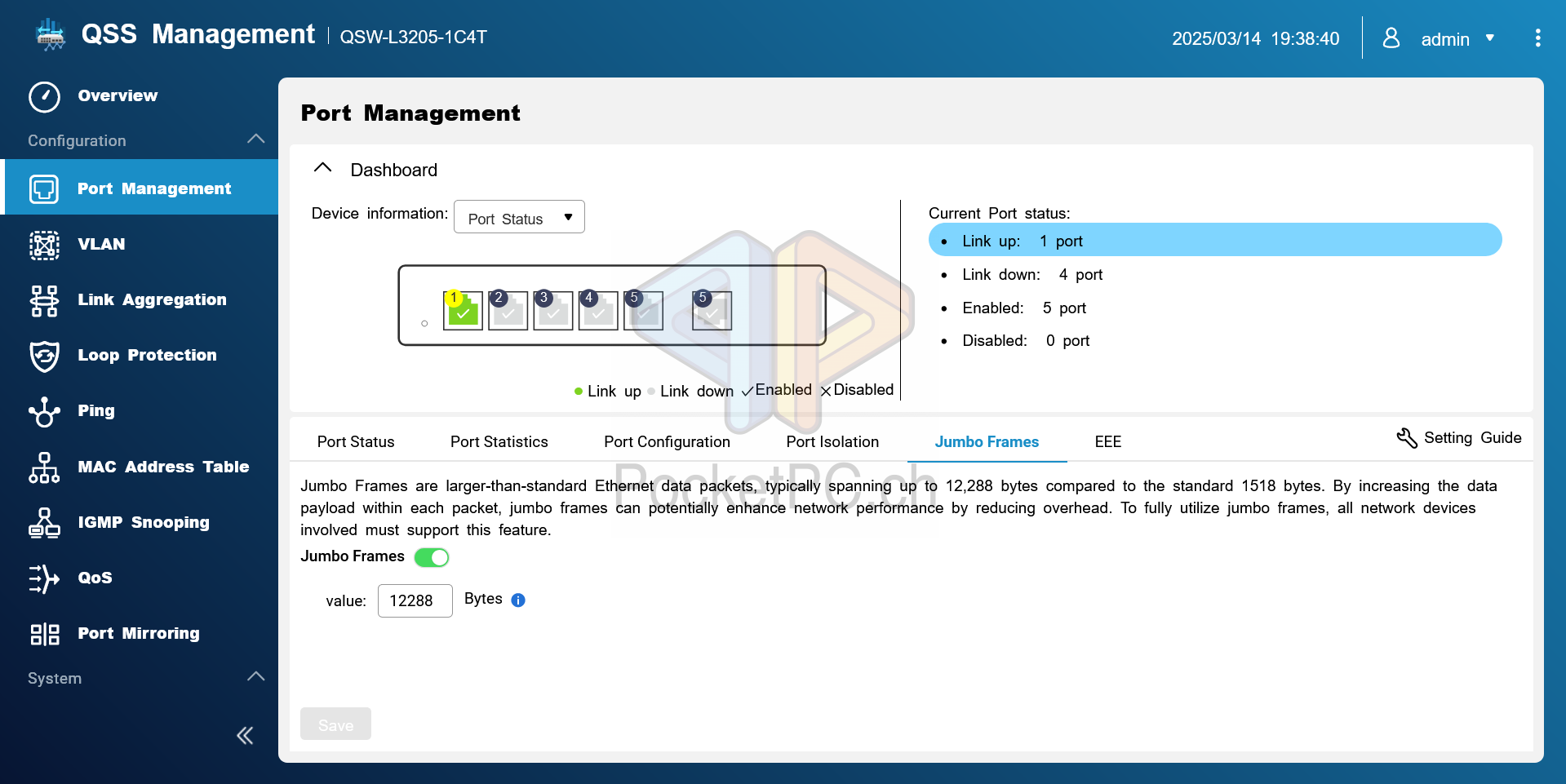

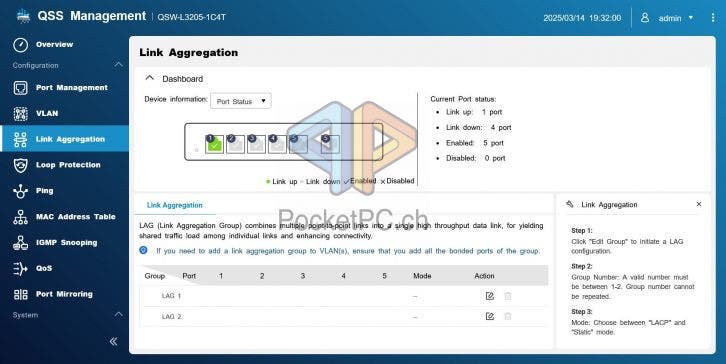

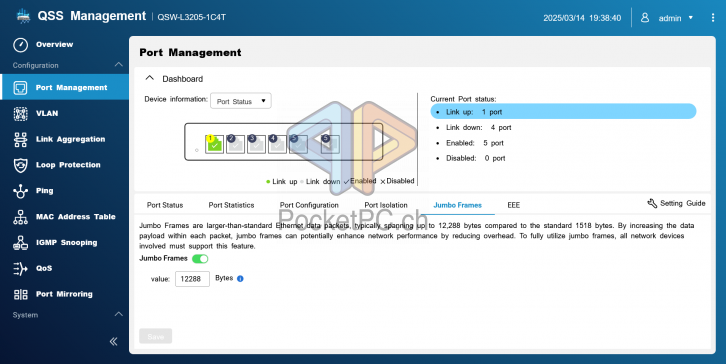

IGMP Snooping wird ebenfalls im Browser konfiguriert und Jumbo Frames bis 12K können konfiguriert werden, was insbesondere für IPTV-Anwendungen hilfreich sein kann. Link Aggregation (LACP) sorgt dafür, das bis zu zwei Ports gleichzeitig mit bis zu 20 Gbit/s genutzt werden können, um ein Gerät besonders Effizient ans Netz anzubinden. Das grössere Gerät QSW-L3208-2C6T kann indes bis zu vier Ports zusammenschalten und so 40 Gbit/s liefern.

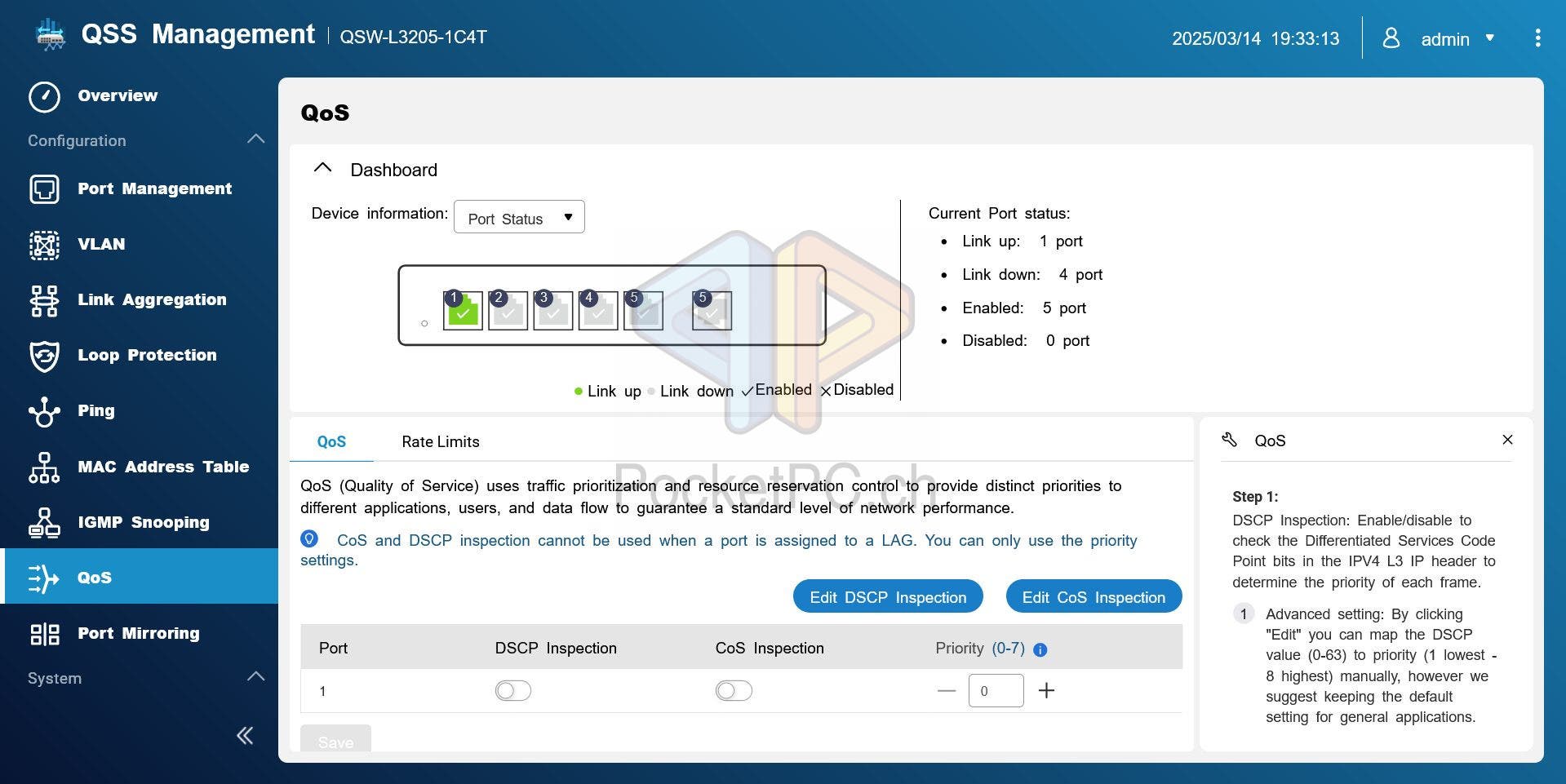

Für die Quality-of-Service (QoS)-Funktion nutzt der QNAP QSW-L3205-1C4T Ethernet Switch Layer-2 CoS und Layer-3 DSCP zur intelligente Planung der Traffic-Prioritäten.
Screenshots: PocketPC.ch / Jeanrenaud

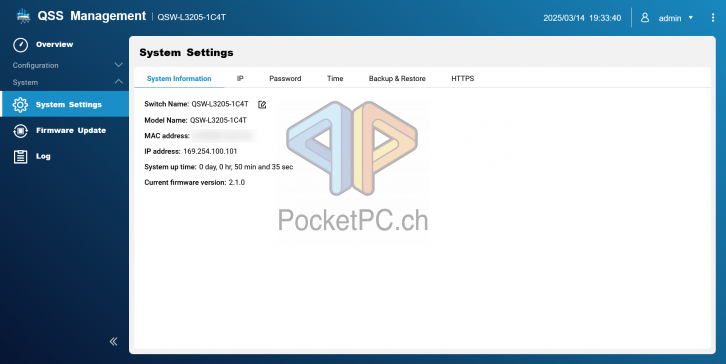

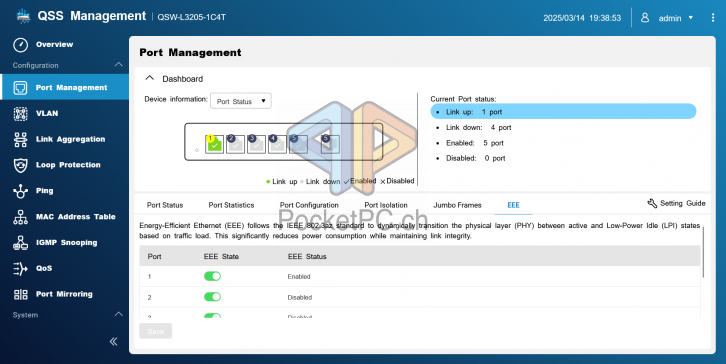

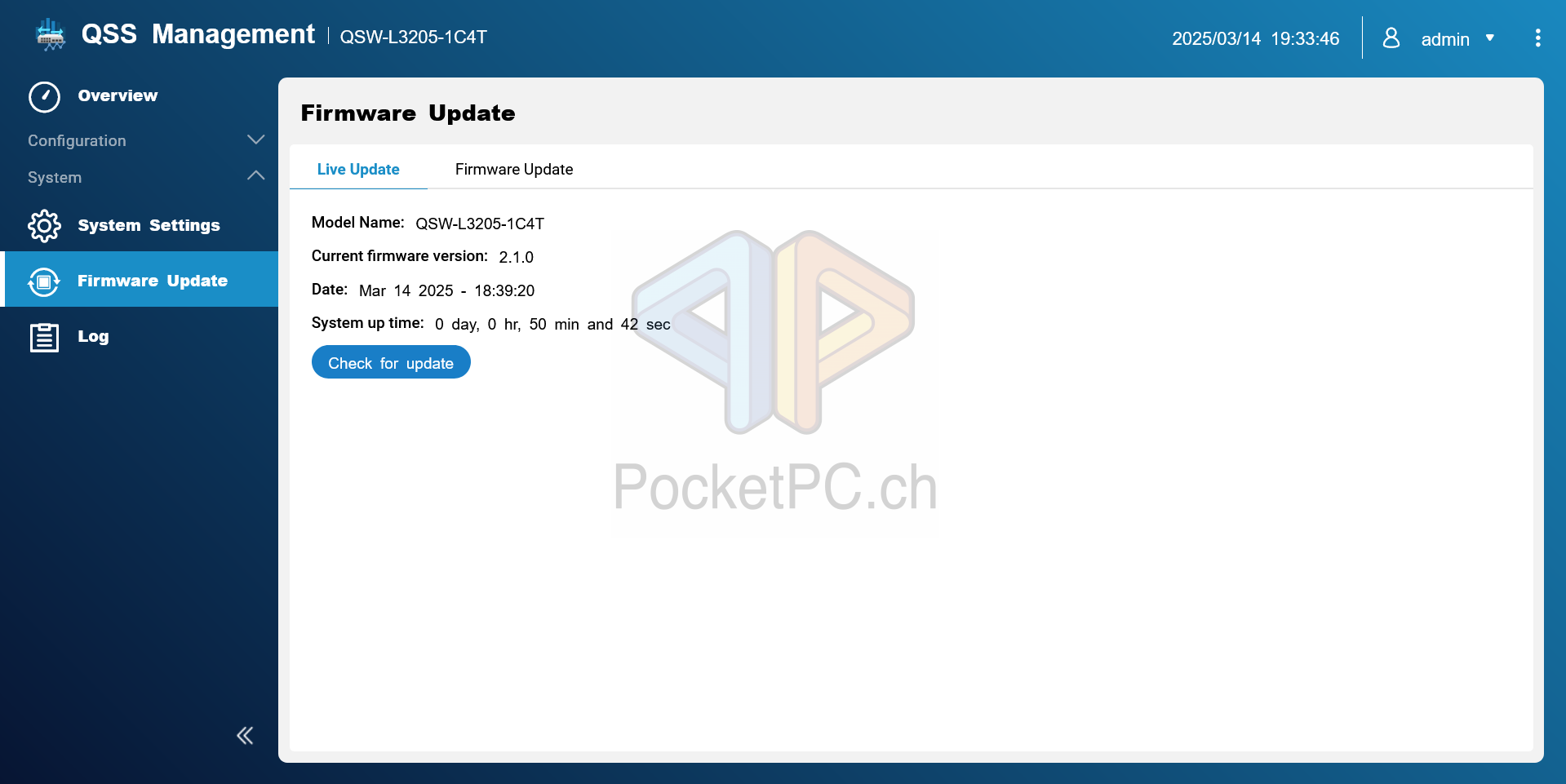

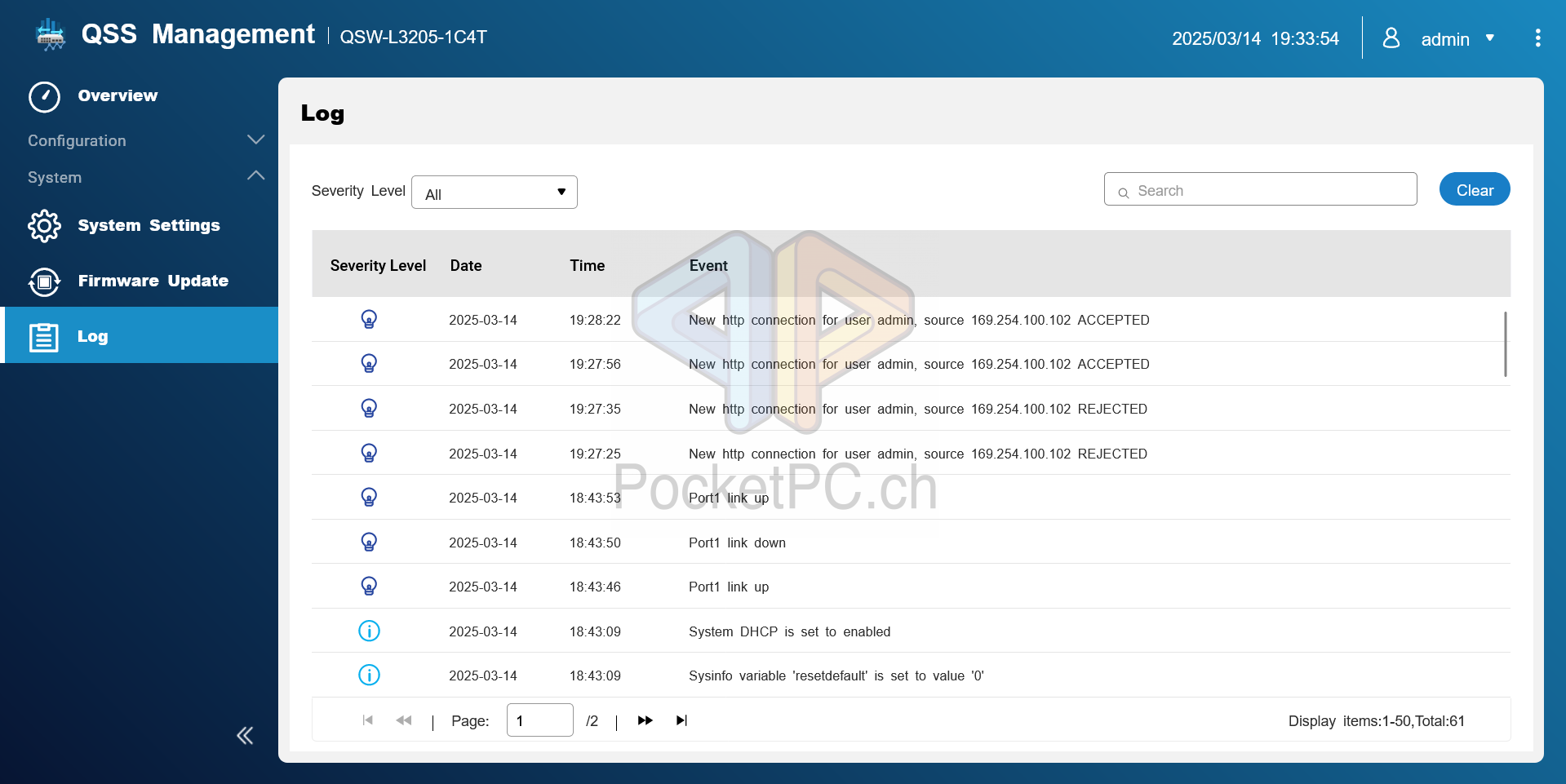

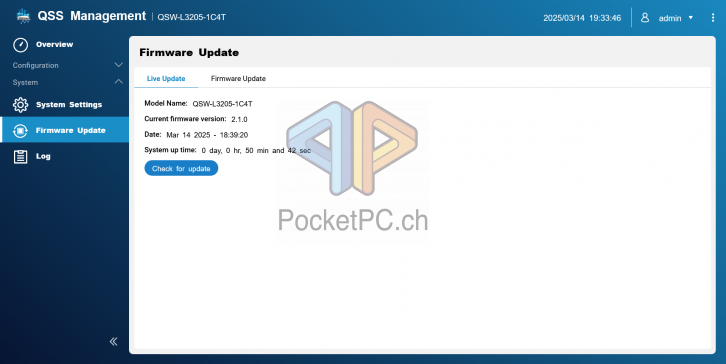

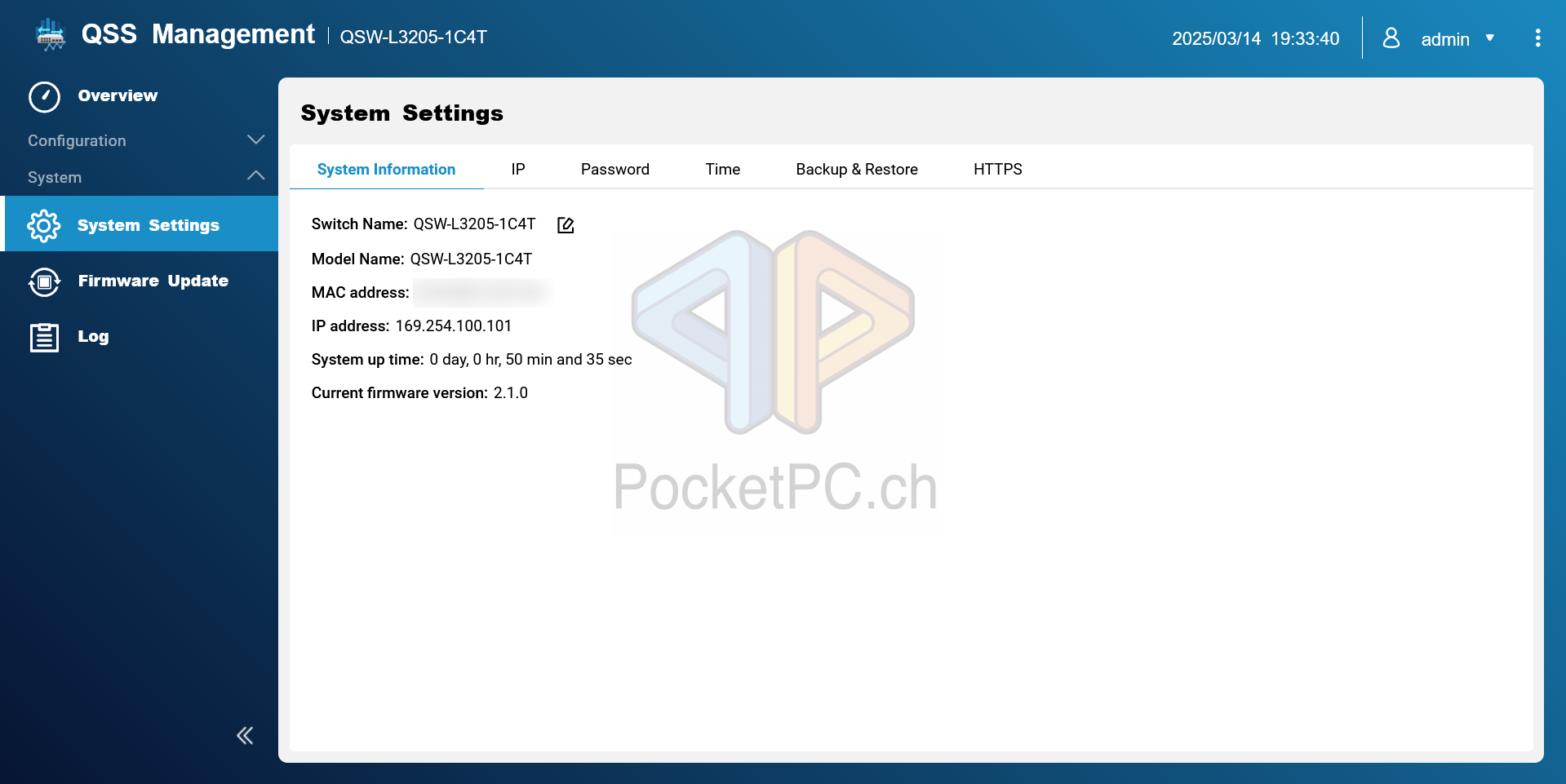

Klar können auch die Systemeinstellungen wie der NTP-Server und die Uhrzeit, das Passwort und die IP-Adresse per Browser konfiguriert werden. Zudem können über das QSS Web-Interface die Firmware aktualisiert sowie die Einstellungen gesichert und wiederhergestellt werden. Die EEE-Energiespar-Funltionen werden ebenfalls für jeden Port einzeln konfiguriert und bewirken, dass der jeweilige Transceiver in einem Schlafmodus wartet, wenn kein Traffic ansteht. Bevor Daten kommen, wird er durch ein entsprechendes Signal geweckt. Dafür müssen aber beide Seiten des Ethernet-Kabels den Standard IEEE 802.3az unterstützen. Sonst funktioniert der Switch von QNAP wie jeder andere und alle Ports sind ständig aktiv. Das gilt auch für den SFP+ Port, der Energy Efficient Ethernet auch unterstützt.
Insgesamt funktioniert das alles tadellos und sehr zufriedenstellend, was der QNAP Ethernet Switch QSW-L3205-1C4T bietet. Auch wenn QNAP das die Management-Ausstattung als lite bezeichnet, kann man sich beim QNAP QSW-L3205-1C4T eigentlich nicht beschweren. Für kleine und mittlere Netzwerke ist der 10GbE Ethernet-Switch sehr gut ausgelegt und bietet die wichtigsten Funktionen an, von VLAN bis LACP und IGMP Snooping sind viele nützliche Features an Bord. Dass nur ein SFP+ Port vorhanden ist, reicht für die meisten Anwendungsfälle vermutlich aus, da dank 10 Gigabit-Ethernet über Cat 7e-Kupferkabel kaum alle Geräte mit Fiberoptik angeschlossen sein werden. Die Wärmeentwicklung des 1Full 10GbE-Ethernet Switchs von QNAP ist auch unter Vollast übrigens kaum nennenswert. Der Stromverbrauch mit knapp über 32 Watt im Bereich des Üblichen für derartige Geräte. Die serielle Konsole haben wir kurz ausprobiert und können sagen, dass auch diese, einen entsprechenden Adapter vorausgesetzt, funktioniert. Spass macht das allerdings nicht so sehr. Die Einrichtung per Browser ist da deutlich intuitiver. Aber wer viele Switches vielleicht scriptbasiert überwachen will, kann damit durchaus auch arbeiten.
Preis und Fazit
Der QNAP QSW-L3205-1C4T Ethernet Switch ist für 356,- Euro bzw. SFr. erhältlich. Wer gleich acht Ports und davon zwei SFP+ Anschlüsse will, kann den QNAP Switch QSW-L3208-2C6T für eine unverbindliche Preisempfehlung von 511.- SFr. bzw. Euro haben, wobei der Preis für das Modell unterdessen auch schon deutlich gefallen ist.
So oder so bietet die QSW Ethernet-Switch-Reihe von QNAP schnelle, einfach zu bedienbare und leistungsstarke Ethernet-Switch Produkte an. Der QNAP QSW-L3205-1C4T kommt mit seinen vier Ethernet-Ports mit bis zu 10 Gbit/s und einem Combi-Port RJ45/SFP+ und praktischen Features wie IGMP Snooping, Port Mirroring und LACP Link Aggregation sowie VLAN und EEE daher. Für ambitionierte Heimnetzwerke oder kleine Büros ein perfektes Gerät.
