Display gebrochen -- Mit Touchpad verklebt ?

hallöchen,...

ich bin auch besitzer eines wunderschönen kaputten touch hd,
habe nun zwei weill es für mich erstmal günstiger war ein neues zukaufen als das alte reparieren zulassen.
da ich aber trotzdem zwei habe, ein voll funktions fähiges und ein kaputtes (display ähnlich wie bei dir gebrochen nur, vom gabelstapler überfahren)

wollt ich das kaputte nun reparieren, es machen zulassen ist teuer und kommt nicht in frage, für 80 euro würde ich es auch selber machen.
wo hast du den, den bildschirm für das thd gefunden ???

ich habe mit mymobile das kaputte gerät uneingeschränkt benutzen können.
müsste also alles funktionieren.

ich würde die reperatur gerne selber machen und diese dann dokumentieren, ist bestimmt ne große hilfe für viele andere user.

Na wenigstens bin ich nicht mit meinem Leiden alleine Da steht man sich ziemlich im Hals....

Das Display für 79,- hab ich bei mobiltec24.de gesehen, aber halt nur das Display - ohne Touch Pad !

Habe letztens hier im Forum gelesen das ein User schon sein touch hd auseinander genommen hat, wär bestimmt hilfreich für uns wenn er mal seine Erfahrungen schildert ! Worauf man achten sollte zum beispiel.....


Anbei noch: Die günstigste Reperatur bei einer Fachwerkstatt kostet 160 Euro...

sooo......

habe nun mein kaputtes thd auseinander gebaut,
war garnicht so schwer wie gedacht.

man muss hinten den akku deckel abnehmen,
sd und sim-karte entnehmen, akku auch

mit einem schrauben dreher, oder etwas weicherem die untere schwarz glänzende kappe aufhebeln, aus den rasten ziehen.
alle schrauben lösen, rings rum die klemmen ausheben und schon kann man die große plastick abdekung abnehmen
dannach sieht man schon den kern des gerätes, dieser ist nochmal mit zwei schrauben versehen, eine ziehmlich weit unten und eine ganz oben in der nähe der kopfhörer buchse, diese zwei lösen und man kann ganz leicht die elektrischen elemente aus dem gerät bauen.
bei dem haupt teil unten ist noch zu beachten,
das man das display abklemmt es ist durch eine einfache steckverbindung
verbunden.
nun kann man das display ausheben,
dies erfolgt durch einen schlitz links oben und einen rechts unten,
den display etwas aufheben und dann von der anderen seite weiter heben,
nach etwas fumelei fällt einem schon das tuch screen entgegen, das lcd display muss noch mal ausgehoben werden.

nun hat man ein HTC Touch HD in allein einzelteillen.

den gesamten elektronischen part kann man wieder zusammen stecken und ohne gehäuse laufen lassen, wenns dann immer noch funktioniert kann man sagen man hats richtig gemacht,... mein gerät tut es immer noch^^
es hat ja auch einen 3t stapler ausgehalten

nach der ersten ansicht ist bei mir nicht nur das LCD display kaputt sondern auch noch der Touch screen

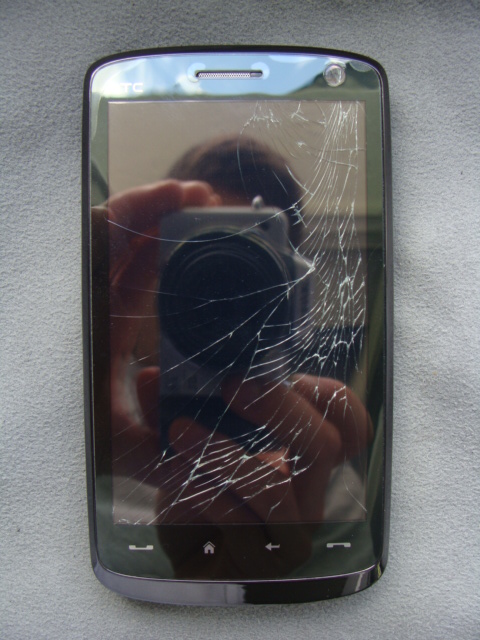

das wird bei dem gerät das heckel fotografiert hat wohl genauso sein.

zum ende des wochenendes werden noch ein paar bilde kommen mit einer sachlicheren und genaueren erklärung, farblich makiert etc.....

MFG Sowiet

Sehr gute Erläuterung, ist also doch machbar ?!

Habe bei mir schon den Touch Teil getstet der funktioniert zum Glück noch...


Wo ich aber leider hängen bleibe ist die schwarze Antennen Abdeckung ! Die will einfach nicht ab... Gehst du mit dem SChraubenzieher von der "Akku Seite" darunter oder von der "Mini-USB " Seite ?

du musst von der akku seite drunter,
ich habe das mit dem schrauben dreher gemacht, wenn du die kappe weiterhin nutzen willst, solltest du das mit etwas weicherem versuchen, um keine kratzer oder macken zumachen.

es sind zwar keine bei mir entstanden aber nicht ist unmöglich leiber vorsichtig als nachsichtig


also den schrauben drecher drunter schieben, das vorsichtig weill direckt unter der abdeckung ein klebestreifen ist der eventuel als sender verstärkung genutzt wird(habe den leicht beschädigt, etwas kupferndes scheint durch)

den schrauben drecher am besten mittig ansetzen etwas, hoch hebeln und immer weiter nach ausen arbeiten, da sind zwei klemmen vonder akku seite die ausgehoben werden müssen.
wenn das geschaft wurde kann man sie mit etwas druck dann auch abziehen, vorne sind nähmlich auch noch zwei klemmen.

also bei mir hat das touch screen auch funktioniert, es ist aber dennoch gebrochen, vondacher wird es bei mir nicht wieder verbaut.
wenn ich das gerät wieder instandsetze,..... hab ja zwei thd und die elektronik funktioniert auch im ausgebauten zustand ^^

zum testen von irgentwelchen progis auch nutzbar mit mymobile

Soo bin nun endlich weitergekommen.... Plastikkappe ist ab (Leider mit einer kleinen Wunde). Gehäuse hab ich auch abbekommen, nach viel fummelei, jetzt steh ich aber vor 1 Grossem Problem:

Hab die ganze Elektronik umständlich rausgebaut und steh bzw sitz nun vor dem Display und weiss bei gott nicht wie ichs raus bekomm... Die Schlitze find ich irgendwie nicht, hab schon versucht auf das Glas der kleinen Kamera zu drück aber das ist auch schon ziemlich angebrochen...

Kannst du ein paar bilder reinstellen wo man sieht wo man hebeln muss um an das Display zu kommen ?


Danke

ich habe heute mein thd wieder zusammen gebaut und nochmal ausseinander genommen um es dann als doku zumachen.
werde demnächst das alles als pdf oder ähnliches hier reinstellen

Super, ist bestimmt eine enorme Hilfe.... Bis zum Ausbau des Displays ist es aber --- MIT GEDULD --- machbar !!!

Ab Display Ausbau habe ich 0 Ahnung mehr...

so,...

habe nun alles fertig mein problemchen mit dem pdf erstellen habe ich auch nichtmehr nun nur noch die frage, wo hochladen.
bei rapidshare bin ich nicht angemeldet und werde es auch nie sein.

@ heckel,. wenn du willst kann ich dir die pdf als email schicken
schreib mir eine pm dann hast du sie heut abend.

und wenn jemand diese pdf irgentwo hochladen würde were es auch wunderbar.

MFG SoWiet/Micha

Kannst du die pdf hier nicht anhängen?
Falls nein, mach sie einfach in ein .zip, das müsste auf jeden Fall gehen.

@ sowiet
wenn du willst kanns ich bei rapidshare hochladen !!!
aber es geht bestimmt auch hier ! also das der server pocketpc.ch ist !

Hallo,
habe nicht gesehen das man hier auch was anhängen kann.
sollte nun im anhang sein
wünsche euch viel spaß damit, frohes schrauben aber immer vorsichtig sein

fals noch erklärungs bedarf besteht einfach melden dann wird es nochmal überarbeitet.

So ich habs auch geschafft... Alles ist zerlegt und leider bestätigt sich meine Vermutung, dass der Touchsreen mit dem Display verklebt ist ! Man kann ihn zwar ablösen nur ist unter dem Touchscreen eine Glasplatte (die bei mir komplett gesprungen ist) die man nicht ohne weiteres abbekommt ...


Werd mich nun mal im asiatischen oder amerikanischen Sektor nach Teilen umgucken, da es Touchscreen und Display ja nicht in einem hier zu erwerben gibt ...


Ich kann zum Schluss sagen, dass das auseinander nehmen wikrlich kein Riesen Akt ist, man sollte nur VIEL Zeit und Geduld mitbringen ! Außerdem sollte ordentliches Werkzeug (Als Plastikhebel hab ich ein angeschliefenen Plastikheber fürs Fahrrad genommen ) vorhanden sein ...

Viel Spass beim Reparieren...

Also bei mir war das touchscreen nicht mit dem display selber verklebt.
Es ist lediglich das verbindungskabel das die verbindung zum display macht,
dieses kabel ist auch an der metalrückseite vom display angeklebt, kann man ganz leicht lösen.
zum abmontieren des touchscreens vom display würde ich abraten.
ich habe es gemacht und man bekommt es nur ganz schwer wieder zusammen,
und ob es dann noch 100% funktioniert ist in frage gestellt.

nuja, trotzdem mal die erklärung, nach dem man das verbindungs kabel sanft von der display rückseite gelöst hat, muss man nun den stecker des verbindungs kabels ziehen, an diesen kommt man dran wenn man die gelbliche schutzfolie vom verbindungsstück zum elektronischen part abzieht(nicht abreisen, man muss es ja irgentwie wieder zukleben) dann zieht man ganz sanft mit den fingerspitzen oder einer pinzette
(nicht mit der blanken pinzete ziehen, stück papier dazwischen legen oder etwas anderes, sonst könnte man mit der blanken pinzete das kabel beschädigen und es ist ganz kaputt) man muss es so halten das man so nah wie möglich am grauen steckereingang zieht.
eventuel etwas hin und her bewegen und man hat das kabel in der hand, das kabel selber hat kein stecker, jedenfalls nicht so wie man es denkt
das kabel ist nähmlich der stecker.

ich hoffe das ist eine hilfe vieleicht keine so große aber für den der es umbedingt in allen einzelteilen haben will bestimmt.
danach kann man den display auch problem los von touchscreen abnehem ohne noch großartig was zu machen.

ich habe das nicht in die doku mit einbezogen weill ich es nicht für nötig hielt, den wer einen gebrochenes display hat, muss zwingend auch das tochscreen ersetzen weil dieses dann auch gebrochen sein muss
(sogar wenn das gerät auf berührung reagiert).

Das mit dem verklebtem Touch Teil und Display ist ja wohl der grösste sch**** überhaupt, oder ? Bei ebay bekommt man Display + Touch teil für knapp 50 Euro (Aus Asien)... Nimmt man aber direkt die beiden Teile -fertig montiert- kostet dass direkt mal das doppeltet

Werd mir trotzdem die beiden Sachen schon montiert hollen, falls jemand noch eins haben will kann er sich melden... Dauert wahrscheinlich ein halbes Jahrhundert bis die Sachen in Deutschland sind !

ahh mir ist Grad mein Touch Diamond aus eine rhöhe von nicht mal einem halben Meter herruntergefallen, ein paar risse drin. Funzt aber noch.
wenn man bei den rissen drückt ist natürlich alles verschwommen oder wie man das nennen mag.
Hat das Touch Diamond auch schon mal jemand zerlegt?
Knifflige Sachen zu zerlegen hab ich eigentlich nicht das Problem mit, nur bin ich über ein paar Tips auch dankbar.
Ärgerlich grade mal 9Monate alt. Hab ich da noch Chance auf Garantie, bzw Hausratversicherrung?

EDIT: Hab jetzt die englische pdf Datei hier uasm Forum, wür dmicha ber trotzdem über Berichte freuen

@heckel wo hast du für 100 euro eine touchscreen mit display fertig montiert für das Touch hd gefunden ???
schreib mir den link wird sofort gekauft
und bitte auch die links von den einzelnen teilen.

@cabriophil
du kannst es über deine haftflicht versicherung laufen lassen,
es kann ja auch gewessen sein das ein guter bekannter mit haftflicht das gerät kaputt gemacht hat, irgentwie

nuja versicherungen sind für sowas da uns sollten problem los dafür haften.

wenn du es dennoch selber zerlegen willst musst du dir im klaren sein das du es eventuel zerstören könntest.

Zitat von SoWiet

Hallo,
habe nicht gesehen das man hier auch was anhängen kann.
sollte nun im anhang sein
wünsche euch viel spaß damit, frohes schrauben aber immer vorsichtig sein

fals noch erklärungs bedarf besteht einfach melden dann wird es nochmal überarbeitet.

erst mal danke für die tolle anleitung!!!!!!!!!!
echt super, ohne die hätte ich das display nie raus bekommen.

jetzt hat mein htc touch hd seine erste taufe hinter sich, es ist mir gestern in den teich gefallen.(mein herz ist mir stehen geblieben) es hat sogar noch die zeit angezeigt als es auf dem grund in 70 cm tiefe lag. lol
ich dachte das ding kannste in den müll schmeissen.lol
ich habe sofort den aku raus gemacht und über nacht auf die heizung gelegt(ich weiss es ist sommer,alles nur fürs htc)lol

ich konnte die ganze nacht nicht schlafen ,gegen 3 uhr bin ich dann wieder aufgestanden und habe das handy eingeschaltet und siehe da es ging wieder, ich glaubte meinen augen nicht, nur das display hatte flecken.

da habe ich heute das handy zerlegt bis ich das display in der hand hatte, das habe ich dann auch zerlegt es besteht aus ca. 5 verschiedenen lagen, nach der dritten fand ich wasser, was ich dann entfernt habe und alles schön sauber gemacht und habe das handy wieder zusammen gebaut, es ist fast wie neu. lolol


PS: DAS HÄTTE ICH NIE GEDACHT!!!!!!!!!!!!!!!!
wollte es nur mal erzählen vieleicht kann es ja den einen oder anderen helfen und schaut nicht auf die rechtschreibung.

Franco

hallo,
ja freut mich das meine anleitung helfen konnte.
hast du viekeicht bilder gemacht von der zerlegung
des displays?
das würde mich auch noch interessieren, habe den bisplay selber nicht zerlegt, nur vom touchscreen getrennt.

würde mich und andere bestimmt auch über so eine anleitung mit bildlicher erklärung (müssen keine fotos sein, schlecht gezeichnete bikder tun's auch )
sehr freuen.

mfg sowiet
