HowTo: KFZ Ladegerät tunen

Problem: Im Auto mit angeschlossenem KFZ Ladeadapter wird der Akku nicht wirklich geladen. Je nach Ladegerät reicht der Ladestrom nicht einmal aus, um genügend Strom für Navi-Betrieb zu liefern.

Sinn des Umbaus: Höhere Ladeströme im Auto erreichen, indem das HD2 das angeschlossene Ladegerät auch als solches erkennt (und nicht als PC, wo er dann gedrosselt läd)

Wie ich festgestellt habe, ob mein Ladegerät für den Umbau geeignet ist: Ausprobieren... Leider. Gehäuse des Ladegeräts auseinander bauen, beim HD2 die Funktion: "Laden sie den Akku nicht während das Telefon eingeschaltet ist..." aktivieren. Dann GANZ vorsichtig bei angeschlossenem HD2 die beiden Datenkontakte mit nem kleinen Schraubendreher überbrücken. Wenn nach ca. 1 Sek das Batteriesymbol oben im HD2 dann auf nen "Stecker" umschaltet und das Gerät läd, dann ist das Ladegerät geeignet.

Schritte für den Umbau:
1. Gehäuse des KFZ Ladegerät auseinandernehmen
2. Die beiden mittleren Leitungen miteinander verlöten (siehe Bild)
3. Testen und zusammenbauen

Bei mir hat sich der Ladestrom durch diese Veränderung mehr als verdoppelt. Dies ist gerade wichtig, wenn man das Handy als Navi nutzt. Bei den vorherigen Ladeströmen hat er dann nämlich so wenig geladen (bzw. das HD2 so viel verbraucht), dass der Akku nicht voller wurde. Ich erreiche nun je nach Ladegerät 166mA bis 220mA bei 5 Volt (Der Akku wird also trotzdem noch schonend geladen). Vorher waren es unter 90mA.

Anmerkung: Der Umbau gelang sehr erfolgreich (danach: 220mA, vorher: 90mA) bei einem Gerät vom Mediamarkt für 9,99 Euro (Marke: Artwizz) und auch bei einem Ladegerät von eBay (Artikelbezeichnung: "MINI USB Lade Adapter KFZ Ladegerät 12V/24V 1200mA NEU ", 7,70 Euro inkl. Versand)

Wow,
Vorschlag, mach die Ladegeräte und Verkauf diese.
Ich wäre der erste Kunde !

Mein Akku hat 50% geladen in 9h Autofahrt (mit Navi).
Das ist wirklich wenig.

also ich habe das hd2 noch nicht im auto gehabt, bzw am stromnetz, finde das aber sehr interessant.
ich denke, dass ich das auch mal angehen werde.
kann ich meinen zigarettenanzünder stecker einfach auseinander helben und die platine müsste eh ueberall gleich aussehn ? hab bissi angst davor, dass ich die zwei punkte verbinde und mir mein geliebter hd2 abraucht....

Also man sollte sicherlich schon vorher mal gelötet haben. Zur Sicherheit kann man aber im Prinzip auch den vorabtest, ob sich das ladegerät eignet, überspringen, da man hierbei schon mal mit dem schraubendreher abrutschen kann. Das ist eigenlich das kritischste an dem ganzen umbau. Und sollte die änderung dann beim eigenen Netzteil nichts gebracht haben (weil es sich dafür nicht eignet), hat man auch nichts verloren weil man es dann trotzdem wie gehabt weiter benutzen kann. Wie gesagt, man baut nur das nach, was auch beim Htc netzteil ist. und damit habe ich auch schon andere geräte geladen (Mp3 Player etc.). Das kurzschließen der Datenadern schadet also keinem gerät. Man sollte es nur "sauber" durchführen und sichergehen, dass die mittleren kontakte nicht mit den äußeren in verbindung kommen.

Frohes Neues, nun aber feiern Dank Hd2 ist man ja auch immer online...

viele angaben sind echt daneben bei den ladegeräten....

zb hab ich das HTC Headset m200 müsste es sein. das ladegerät ist beschildert mit 1A

es ladet gerade mal mit 280mA

Org. Ladegerät vom HD2 900mA

Mal eine Frage: Geht bei dem "Hack" bzw. bei bestimmten Ladegeräten der HD2 in den Navimodus?

LG

Alfons

Man kann den Navimodus ja auch so starten (Siehe Tipps und Tricks)- damit hat dieser Umbau aber nichts zu tun.

http://www.amazon.de/Adapter-max-120...f=pd_sim_ce_22


Funktioniert super.

Zitat von Mr.Mau

http://www.amazon.de/Adapter-max-120...f=pd_sim_ce_22


Funktioniert super.

Hast du mal die mAh gemessen? Die anderen funktionieren auch super

Zitat von arned

Man kann den Navimodus ja auch so starten (Siehe Tipps und Tricks)- damit hat dieser Umbau aber nichts zu tun.

hebe eben in Diesem thread gesucht und nichts gefunden...

http://www.pocketpc.ch/htc-hd2-sonst...ps-tricks.html

Hast du mal die mAh gemessen? Die anderen funktionieren auch super

Nein, gemessen hab ich nix. Aber Akku 20%, Navi an, 2std. Autofahren, Akku 100%. reicht also.

Zitat von Mr.Mau

Nein, gemessen hab ich nix. Aber Akku 20%, Navi an, 2std. Autofahren, Akku 100%. reicht also.

jepp, ganz genau

Kann man im Auto während das HD2 mit diesem Ladegerät geladen wird über 3.5m Klinke / AUX Musik hören? Also an den Aux Anschluss des Radio anschließen und dann damit Musik hören?

Nein, gemessen hab ich nix. Aber Akku 20%, Navi an, 2std. Autofahren, Akku 100%. reicht also.

Ich habe exakt das gleiche Ladegerät wie du, 1200mA, genau das Ding vom gleichen Verkäufer. Und ich habe gemessen: Das Ladegerät hat bei ausgeschaltetem Display viel geladen, bei eingeschaltetem Display aber nur wenig. Nach dem Umbau hat es bei eingeschaltetem Display genau so viel wie bei ausgeschaltetem Display geladen. Also hat es auch bei dem Ladegerät einen deutlich messbaren Gewinn gebracht.

Ich habe heute übrigens das Ladegerät getestet, was sonst gerade 1 % in einer Stunde bei eingeschaltetem Navi geladen hat (das von Mediamarkt für 10 Eur). Nun hat es innerhalb 45 Min über 35% geladen. Also hier hat der Umbau richtig viel gebracht.

Zitat von CplusT

Kann man im Auto während das HD2 mit diesem Ladegerät geladen wird über 3.5m Klinke / AUX Musik hören? Also an den Aux Anschluss des Radio anschließen und dann damit Musik hören?

Das geht ja nun in eine ganz andere Richtung... aber JA, das HD2 hat doch Klinke und USB separat.

hallo,

ich habe meinen zigarettenanzünder nun mal aus dem auto geholt.

folgende daten stehen auf dem etikett:

model cc-0103
input 12v - 24v.
output: dc 5.0v 850 ma

ob 850 ma reichen um dem hd2 ordentlich saft verabreichen zu können ? nach ca 2 std hatte ich heute gerade mal 25% geladen.

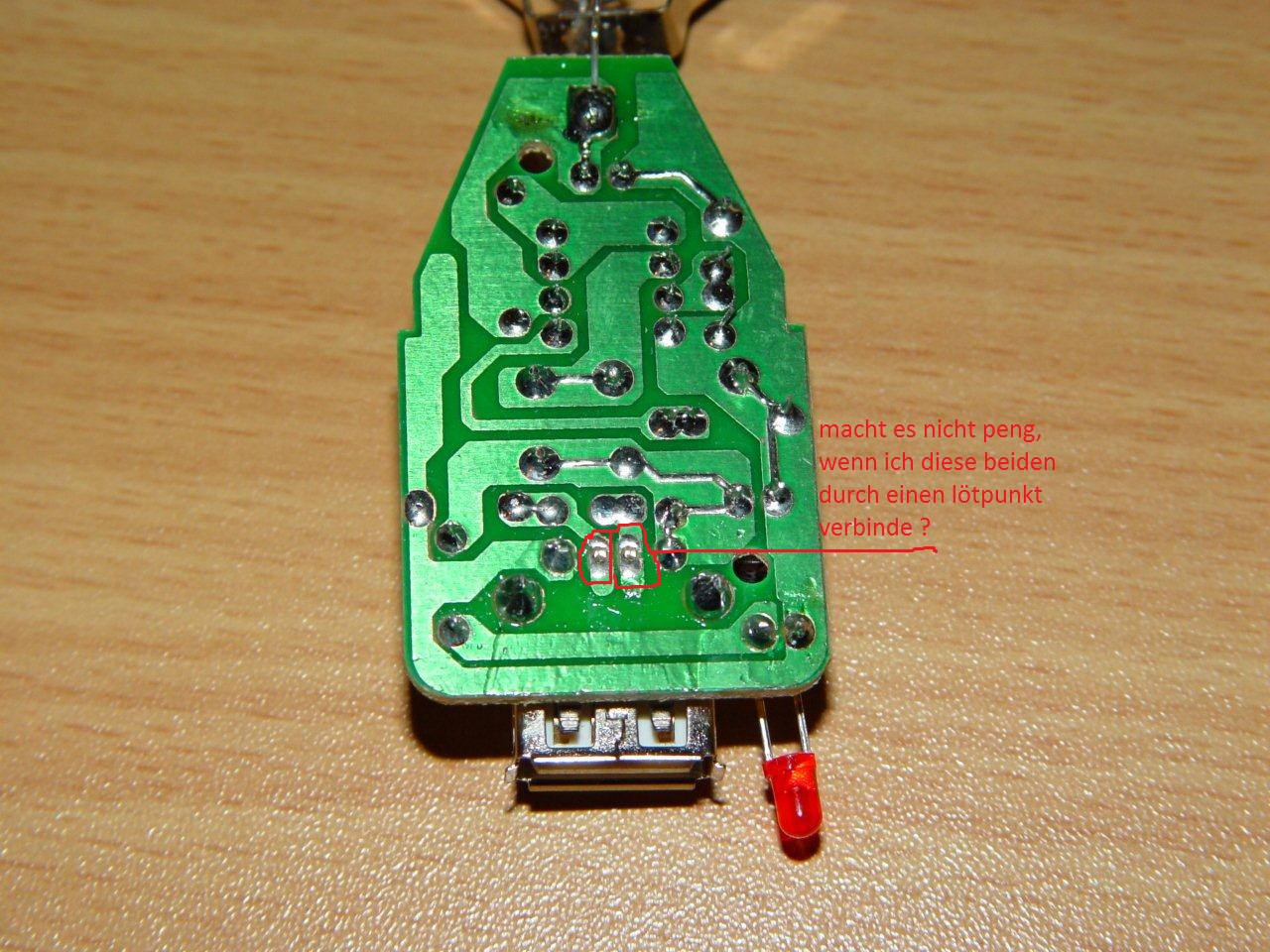

im anhang noch ein bild, weil ich gerne von jemand mit ahnung wissen wüsste, ob ich das so dann auch richtig mache

nur so vom gefühl - macht es nicht peng, wenn ich die gekennzeichneten 2 punkte durch einen lötpunkt verbinde ?

nur so vom gefühl - macht es nicht peng, wenn ich die gekennzeichneten 2 punkte durch einen lötpunkt verbinde ?

Wenn die Lötpunkte mit den beiden mittleren Adern des USB Kabels verbunden sind, dann nicht. Wie gesagt, mehrfach getestet und ist beim Original-Ladegerät auch so.

ob 850 ma reichen um dem hd2 ordentlich saft verabreichen zu können ? nach ca 2 std hatte ich heute gerade mal 25% geladen.

So war es auch bei meinen Ladegeräten vor der Veränderung. Danach läd er wesentlich schneller, 33% hatte ich neulich nach ca. 35 min. Aber wie im Eingangsbeitrag geschrieben, der Trick funktioniert nicht bei allen Ladegeräten.

Mein Tip für dich, wenn du dir unsicher bist: Verlöte die beiden Punkte und Stecke das Netzteil erstmal ohne ein Gerät in den Zigarettenanzünder. Dann teste das ganze mit einem günstigen USB Gerät. Vielleicht hast ja noch nen alten USB Stick rumliegen oder ne USB Maus. Irgendetwas, was leuchtet wenn es Strom vom USB Port kriegt. Man muss halt nur drauf achten, nicht die Datenadern mit den Stromadern zu verlöten. Also nur die beiden mittleren und kein Lötsinn daneben "kleckern". Hängt maßgeblich davon ab, wie gut man löten kann. Daher kein Gewähr. Es ist auf jeden Fall ne machbare Aufgabe, auch wenn man nicht täglich lötet.

Gruß

Arne

hallo arned,

vor dem löten ansich habe ich keine angst. ich löte relativ viel an kleinen bauteilen. ich stellte mir jedoch die frage, ob es nicht ausreicht, einen lötpunkt auf meine 2 gekennzeichneten punkte zu setzen. somit sind die beiden punkte ja verbunden und alles sollte funktionieren. ich werde erstmal eine alte funkamus dran klemmen, um die ist es im falle eines falles nicht schad

ich danke dir für deine schnelle hilfe !

Zitat von Nightworker_77

ich stellte mir jedoch die frage, ob es nicht ausreicht, einen lötpunkt auf meine 2 gekennzeichneten punkte zu setzen

Ich hab auch nie eine Brücke eingelötet oder soetwas, sondern einfach mittig etwas Lötsinn aufgetragen damit beide Punkte verbunden sind.

ok, dann werd ich mal nen klackser drauf haun

ich geb gleich nochmal bescheid ob alles geklappt hat, - oder ich setz nen spenden button für nen neuen hd2

sodalla,

scheint alles funktioniert zu haben. also es ist mir nix um die ohren geflogen. kam aber nur dazu, die usb maus mal schnell zu testen. lampe leuchtet. jetzt muss ich nur mal schaun wann ich das nächste mal länger im auto bin, um sehen zu können, was es mir gebracht hat. ein messgerät habe ich leider nicht. wär mal interessant gewesen zu wissen, wie viel leistung jetzt mehr durch geht.

nochmals vielen dank für für diel hilfe !
