3 Kontaktflächen neben SIM-Einschub: JTAG-Anschluß?

Moin.

So jetz will ich au mal ein Vermutungstopic machn.

Im Unboxing-Video sieht man ja gut den kleinen Ausschnitt neben dem SIM-Einschub wo 3 Kontaktflächen sind.

Könnte das ein offener JTAG-Anschluß sein um ein defektes HD2 neu zu flashen? Wär ja kuhl. Aber wie warscheinlich ist es, dass der Anschluß im Serienmodell noch offen ist?

Das wird der Anschluss fuers durchschleifen durch den Navihalter sein. Vermutlich??

Ein JTAG mit nur 3 Pins? Das wäre mir neu...

Navihalter, daran hab ich noch net gedacht...

Hmm stimmt JTAG hat ja normal 5 Pins...

Zitat von Unregistriert

Das wird der Anschluss fuers durchschleifen durch den Navihalter sein. Vermutlich??

Sehr Wahrscheinlich! Sogut wie! Fast! 85%...

ne zu 100%!

ich heb das noch mal hoch
weiss schon wer wofür die 3 Kontakte sind?

Zitat von JHimmelbauer

ich heb das noch mal hoch
weiss schon wer wofür die 3 Kontakte sind?

Das war von HTC wirklich für die erste Design-Studie des Navi-Halters gedacht.

Die sah ja so aus:


Der Akkudeckel wird abgenommen und das HD2 in die Halterung geclipst. Der Schalter schaltet zwischen Navi-Panel und normalem Telefonbetrieb um, indem der die Ladung an die drei Kontekte durchlässt und nicht nur die normale Ladung durchführt.

So sieht der neue Halter aus:



Bei der neuen Version wird automatisch in den Navi-Modus geschaltet, da in der Halterung selbst nicht nur die Ladepins am micro-USB angesteuert werden. Auf ein Abschalten des Navi-Modus wurde föllig verzichtet, da viele ein anderes System als Co-Pilot nutzen, und die automatische Öffnung des Navi-Panels ja in den Einstellungen abgestellt werden kann.

oh, danke für die rasche und umfangreiche Info - war mir wirklich neu!

der thread ist zwar schon alt, wollte aber fragen ob jemand genau weiß was welvher kontakt genau macht, will mir mit dem touchstone von palm ein lade gerät bauen fürs htc hd 2







mfg

Wo willst Du denn das alles im HD2 unterbringen ?
Die Kontakte werden wohl die gleichen sein, wie bei den Akku-Kontakten.

Hast Du mal einen Plan, wie Du Dir dass alles vorgestellt hast ?

Hilfe könntest Du von einem ehemaligen User dieses Forums bekommen, der zerlegt die Teile ständig.
Ich schicke Dir seine E-Mail Adresse mal per PN.

Jibbi

Mit dem platz gibs kein großes Problem es schonmal jemand gemacht nur er hat die Kabel bis zum USB platz außen gelegt


http://pocketnow.com/windows-phone/h...rge-wirelessly


Mfg

He, das kannte ich noch garnicht.
Danke für den Link.
Sehr interessant, aber die Lösung mit den Kabeln... naja, das geht aber besser.
Vielleicht sollte man dazu Federkontakte nehmen, und die Spule im Deckel unterbringen, so dass man den Deckel trotzdem komplett abnehmen kann.
Geeignete Federkontakte mit dem entsprechenden Gegenpart (Kontaktflächen) sollten sich im Touchstone wohl finden lassen.

Gutes Gelingen wünsche ich.
Es wäre sehr nett, wenn Du dazu eventuell mal ein extra Thread schreiben würdest.
So in der Art: Klick mich.

P.S.:
Durch die Magnete kann es aber dazu kommen, das der interne Kompass nicht mehr korrekt funktioniert.
Das ist umso ärgerlicher, wenn man wie ich den GPSModDriver installiert hat, der das GPS-Signal mit dem Kompass-Signal koppelt.

Es gibt da übrigends noch ein YT-Video von dem gleichen User (hwangytangy9), diesmal mit dem größeren Akku und da dieses Akku einen Kunststoffdeckel hat, kann er die Spule unter dem Deckel verbauen.
Bei dem Aludeckel funktioniert es anscheinend nicht, die Spule unter dem Deckel zu verbauen.


Jibbi

Also ich würde das so machen.
Die Spule außen auf dem Akkudeckel, die Elektronik innen und dazu Federkontakte, die kontakt mit dem KFZ-Halterungskontakten bekommen, wenn man den Deckel auf das HD2 setzt.
Die Spule dann komplett mit einer Folie bekleben (Auf dem Bild ist es nur zu Demozwecken halb beklebt ).

Die Magnete, die ja nur zur fixierung auf die Ladestation von nöten sind, würde ich komplett weglassen, stattdessen die Ladestation so stellen oder umbauen, das die Fläche, wo dann später das HD2 aufliegt, waagerecht ist.
Man könnte natürlich auch eine Ablageschale um die Ladestation bauen, wo dann später das HD2 nicht rausfallen/verrutschen kann, eine kleine Einbuchtung sollte da schon reichen.
Da sind der Phantasie natürlich keine Grenzen gesetzt.

Auf dem folgenden Bild sind natürlich nicht die geeigneten Federkontakte abgebildet, es soll nur zur Demonstration dienen, wie ich mir dass so vorstelle bzw. wie ich es bauen würde.

Vielleicht hilft Dir das etwas weiter.

Wie bereits geschrieben... poste bitte ein paar Fotos, wenn Du fertig bist oder besser noch, eröffne einen neuen Thread dazu.

So, hier nun das Foto...




P.S.:
Es ist natürlich kein Foto, sondern ich habe es mit Photoshop gemacht.


Jibbi

Danke erstmal für dein interesse und deine ideen.

also es wäre mir auf jedenfall lieber wenn ich das alles im deckel verstauen kann, das werd ich auch zuerst probieren, hab noch einen deckel da den ich bearbeiten kann.

die teile kommen leider erst im laufe der woche dann werd ich auch erst einen neuen thread anfangen und hoffen das das alles so funktioniert wie ich das will

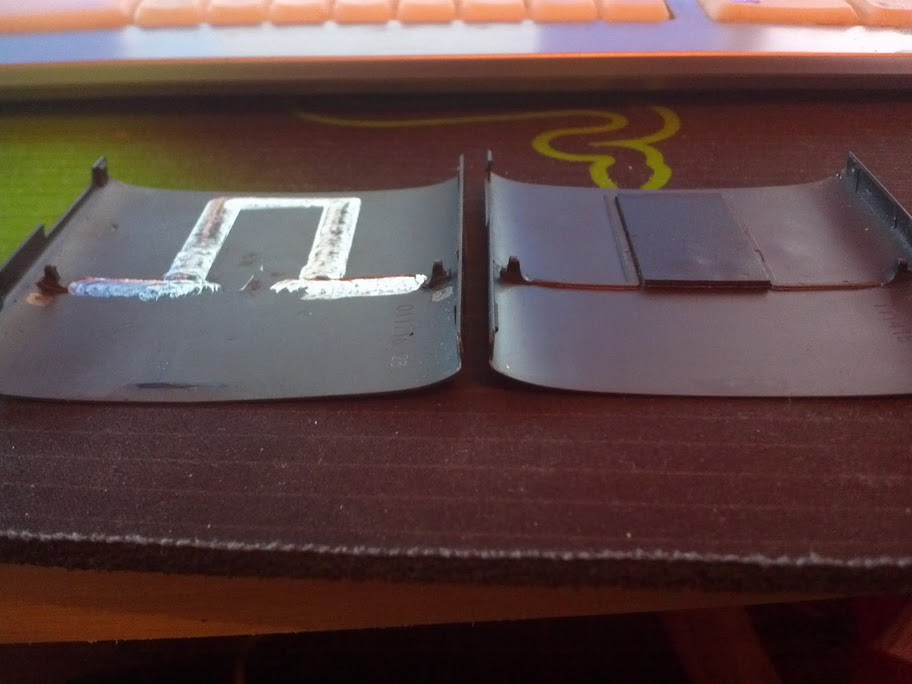

hier ist erstmal der zum versuch bearbeiteter Deckel


wenn das nicht klappen sollte das das alles in den Deckel geht oder sogar das Alu die induktion behindert, dan werd ich auf jedenfall deine version ausprobieren... aber erstmal gucken wie dick das alles wird


mfg

Naja, nachdem was der Typ im Video gesagt hat (soweit ich es verstanden habe) stört der Aludeckel bei der Induktion.
Danke für das 1. Foto Deines Projekts.
Bin sehr gespannt, was noch so kommt.

P.S.:
Hat Dir die E-Mail Addy, die ich Dir per PN geschickt habe, weiterhelfen können ?


Jibbi

Bis jetzt hab ich noch keine weiteren Hardware fragen zum Htc Hab jetzt erstmal geguckt wo plus und minus ist von den 3 Kontakten, die sind genau andersrum als die beim Akku.

Falls das mit dem Alu wirklich nicht gehen sollte, hab ich noch die idee in den Akkudeckel einfach ein loch rein zu fräsen so goß wie die Spule ist.

Will endlich das das Zeug bei mir ist ^^

mfg

also durch den Aludeckel funktioniert die induktion leider nicht.
hab leider beim ausbau die Spule kaputt gemacht hab gleich eine neue bestellt... also gehts wieder ans warten
werd dann deine idee nehmen und die spule aussen anbringen



mfg

Wo hast Du denn die Teile bestellt ?
Ich habe bei Ebay einige Induktions Ladegeräte mit Deckel für das Palm gesehen.
Es gibt auch andere Geräte, die soeine Ladestation benutzen, da sind ein paar schöne dabei, nur weiß man nicht ob sie mit dem HD2 genutzt werden können, dazu müsste man die Ausmaße der Elektronik etc. kennen, die dann ins HD2 eingebaut werden muss.

LG will künftig seine Smartphones so laden, das habe ich gestern im Netz gelesen, die abgebildete Ladestation sah sehr gut aus, ideal für ein Smartphone, es liegt flach auf dem etwas größeren Tablett.
Der Beitrag erschien bereits im Monat März, aber gesehen habe ich es zum ersten mal, ob es das schon mitlerweile gibt ???
HIER ein Foto davon.


Jibbi

Ja hab die Teile bei Ebay bestellt.
Nokia hatte auch schonmal letztes Jahr angekündigt das sie das standartmäßig ins Handy einbauen wollen.

Die Firma "Powermat" macht das eigentlich auch ganz gut sie haben auch ein Deckel für das HTC HD 2 aber bis jetzt gibs das alles nur in den USA
